义隆单片机烧录器(UWriter Software)OTP/闪存写入器用于 EM78 系列

义隆单片机烧录器(UWriter Software)OTP/闪存写入器 用户指南内容

用于义隆单片机EM78 系列

内容
第 1 章 介绍 1
1.1 概述
1.1.1 你应该得到什么？
1.2 烧录器硬件属性
1.2.1 Textool（套接字）
1.2.1.1 DIP 封装芯片的 Textool
1.2.1.2SMD Textool + SOP/SSOP/QFP/LQFP 转接板封装
芯片 3
1.2.2 编程/模式/上下按钮功能和 LCD 面板显示 .4
1.2.2.1 LCD 通用功能显示分配
1.3 编程操作流程图
第二章系统安装 7
2.1 系统要求
2.1.1 主机
2.1.2 外部电源
2.1.3 USB 线
2.2 硬件安装与设置
2.2.1 将 UWTR 连接到主机和电源
2.3 安装软件（UWriter 程序和 UWTR 驱动程序）
2.3.1 从 ELAN 网站下载 UWriter
2.3.2 UWriter 程序/UWTR 驱动安装
2.3.3 UWriter程序/UWTR驱动重新安装
2.4 卸载软件（UWriter Program & UWTR Driver）
2.4.1 卸载UWriter程序
2.4.2 卸载UWTR驱动

本用户指南为 ELAN 提供了全面的操作指南 UWTR Writer System在ELAN EM78系列FLASH芯片的编程中 和工业/商业级 OTP 芯片（参见单独的应用说明 AN-UWTR 0001 支持芯片的详细列表）。 系统 由义隆单片机烧录器 UWTR Writer（硬件设备）和 UWriter 软件组成。 该软件包含驱动 UWTR 的软件外设驱动程序 驱动。 最新版本的 UWriter 软件及其随附的 UWTR 驱动程序可以从 ELAN 的网站下载 笔记 访问 ELAN 网站 http://www.emc.com.tw 下载最新的 UWriter 软件 包含 UWTR Writer 驱动程序。 UWTR Writer 设备同时支持在线和离线（单机） 编程操作。

你应该得到什么？

义隆单片机烧录器 UWTR Writer 硬件包

义隆单片机烧录器

一个转接板

USB 电缆、ISP 电缆和 电源适配器

义隆单片机烧录器 UWriter 软件、随附的 UWTR 驱动程序和本用户指南 可以从 ELAN 的网站下载。

写入器硬件属性

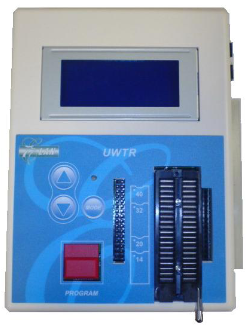

图 1-2a 义隆单片机烧录器UWTR Writer 及其主要组件

A  /  DC 电源插孔 (18V 800mA)
B  /  USB B 型端口（连接到 PC）
C  /  LED（指示结果状态：Pass：绿色，Fail：琥珀色）&其他独特的IC封装转接板
D  /   向上和向下按钮（扫描和选择模式/信息）
E  /   Mode Button（设置选择的程序模式功能）
F  /   Program Button（运行设置的程序模式功能
G  /   LCD面板（显示编程数据/状态）
H  /  SOP/SSOP/QFP/LQFP 连接器
I /  目标板 ISP 的 I/Extension Connector
J  /  通用连接器，用于独特的 IC PCB 适配器
K /  Textool 用于 DIP IC

图 1-2b 在系统编程 (ISP) 连接器引脚分配

1.2.1 Textool（套接字）
1.2.1.1 DIP 封装芯片的 Textool
Textool 可以容纳各种尺寸的DIP封装OTP/FLASH 芯片。什么时候将 40 针芯片安装到 Textool 中，确保芯片已定位以这样的方式，它的缺口（引脚 1）是
在顶部（指向远离Textool 锁定杆）。如果 OTP/FLASH 芯片少于 40 个引脚，芯片应安装在底部与 Textool 对齐为下图。这个位置确保两者的引脚编号
芯片和Textool匹配。否则，UWTR Writer 将功能不正常引脚 1对准芯片在底部工具杆

图 1-3a 将芯片正确安装到 Textool 中

1.2.1.2 SMD Textool + SOP/SSOP/QFP/LQFP 转接板
封装芯片
安装在适用的适配器板上的 SMD Textool 用于容纳各种尺寸的SMD SOP/SSOP/QFP/LQFP封装的OTP/FLASH芯片。转接板插入与 DIP 相邻的两个连接器中Textool（上面第 1.2 节的图 1-2a 中的属性“H”）。

图 1-3b 在义隆单片机烧录器 UWTR Writer 上安装 SMD Textool + Adapter Board（引脚高度为 18mm）

1.2.2 编程/模式/上下键功能和液晶面板显示器
一旦 UWTR Writer 通电，LCD 面板就会打开。 它显示通过设置的指令和相应信息脱机（独立）操作期间的程序/模式/向上和向下按钮。 它按红色程序后也显示此类指令的结果
按钮。

1.2.2.1 LCD 通用功能显示分配

区域 A) 显示模式设置和程序结果状态：
• 当处于脱机（单机）状态时，此区域最初会显示当前适用的适配器板编号 ADPXXX。
• 按模式按钮激活程序功能选择模式。然后按向上/向下按钮扫描并选择对于所需的功能，即擦除（仅限闪存芯片）Æ B/检查 Æ
写入 Æ 验证 Æ 自动。 接下来，再次按模式按钮应用
选择的设置并按红色程序按钮执行（如果B区和C区显示的信息没问题）。
• 如果函数执行成功，*Pass* 将显示在该区域的右端，LED 亮起绿色。否则，它将显示 *Fail* 并且 LED 亮起琥珀色颜色。



区域 B) 显示 OTP/FLASH 校验和或失败消息：

 • 在正常情况下，此区域最初会显示源 代码校验和。

• 当安装的适配器板与加载的 源代码，此区域将显示 Adap-Board Error。

 • 如果目标芯片未安装或未正确定位在 Textool, Check on Socket 消息将显示在此区域。

 • 如果选择的目标芯片类型和适配器板没有 匹配，或芯片未正确定位在 Textool 上，此区域 将显示 Check on Socket 或 IC 不匹配。 区域 C) 显示节目信息

 • 当处于脱机（单机）状态时，此区域最初会显示 UWTR Writer 硬件设备版本。

 • 按向上/向下按钮选择所需的编程 状态信息，即代码选项 Æ IRC/WDT 频率 Æ 书面计数 Æ 汇总计数 Æ 滚动代码。

1.3 编程操作流程图

打印此页面并将其用作程序时的现成参考会很有帮助

系统安装
2.1 系统要求
2.1.1 主机
UWTR Writer System 需要满足以下条件的主机
配置：
1. IBM PC 或兼容电脑
2. 在 Windows 2000、NT、XP 或 Vista 下运行
3. 6MB 可用硬盘空间
4. 鼠标
2.1.2 外部电源
需要+18.0VDC，800mA（电源适配器）的电源提供电源适用于 UWTR Writer 主板。建议使用 ELAN 提供的交流电源适配器
2.1.3 USB 线
使用带有 A 和 B 公头连接器的标准 USB 电缆。

硬件安装和设置
2.2.1 将义隆单片机烧录器 UWTR 连接到主机和电源
警告！在为 UWTR 供电之前，确保 Textool 是空的。否则，OTP芯片可能会损坏。

            将 UWTR Writer 组件连接到主机

1. 为目标芯片选择合适的Adapter Board，小心插拔它插入 UWTR Writer 右侧的 64 针“适配器板插槽”。确保引脚正确对齐，没有向左或向右移动。
2. 将电源适配器（DC +18V）电源插孔插入 UWTR Writer 电源连接器并将适配器插入电源。 LCD 应该显示ElanUWTR。
3. 随时在 UWTR Writer 和 PC 之间插入 USB 电缆用UWriter程序与PC连接和控制烧录器。如果UWriter 程序正在您的 PC 中运行，它会自动检测并链接UWTR 。请注意，当 UWTR Writer 上的所有按钮被禁用时已连接到 PC。
4. 参考1.2.1节将目标芯片插入Textool程序。还要确保适配器板与您的目标匹配芯片。


安装软件（UWriter 程序 &UWTR 驱动程序）
2.3.1 从 ELAN 网站下载 UWri ter
最新版UWriter软件（包含非集成
软件外围 UWTR Writer 驱动程序）可从 ELAN 的
网站 (http://www.emc.com.tw)。 要访问该软件，请执行以下操作：
1. 在 ELAN 主页上，单击技术支持 Æ 支持工具 Æ微控制器如下图所示。
图 2-2a 带有“技术支持”按钮 Æ“支持工具”的 ELAN 网站主页

Æ 选择“微控制器”
2. 然后在“ IC Part No.”下 集成电路“微控制器”列表的列，看用于“EM78F651N/EM78F651N”（或“工具”栏下的“UWTR”）靠近列表底部。 然后单击“下载”下的文件按钮
列如下图所示。

图 2-2b 点击“文件”按钮访问 UWriter 软件

3. 然后你会 提示 “打开”或“保存” “UWriter 安装程序 X.XX.XX.exe”文件。 如果 你选择打开 直接文件，网络 浏览器会下载 文件到临时 文件夹并执行它。 如果 您选择保存图 2-2c UWriter 安装程序文件选项对话框 文件，您必须从您的 PC 执行安装程序。

UWriter程序/UWTR驱动安装

如果您是第一次安装 UWriter 软件，建议您预先连接好 UWriter 软件。 UWTR Writer 硬件设备连接到您的 PC，并打开电源。 否则，UWTR Writer 软件的驱动程序部分可能无法正确安装

在线执行时安装程序文件，启动画面（显示在右）将出现。相同的安装程序飞溅屏幕会出现，如果你单击安装程序图标从您的 PC（即，当执行安装程序本地文件）。

然后UWriter设置弹出向导对话框（右图）与欢迎留言。 点击下一步按钮按照指示继续。

现在提示您选择 UWriter组件是包含在安装中 -通过选择的复选框选项提供为显示在右边数字。 选择后，单击下一步按钮继续下一个步。

定义文件夹 地点 安装和存储 UWriter 程序。 这 默认文件夹路径是 “C:\ProgramFiles\ ELAN\UWriter。” 单击安装按钮 o 开始安装。

第一次安装-最终，UWTR驱动程序安装程序对话框也会出现提示你安装UWTR 编写器。 确保UWTR Writer 设备是与您的电脑相关联UWTR 驱动程序安装程序对话框电源打开的推杆，然后单击“安装”按钮继续。

当整个安装过程是完成后，完成信息将显示如图在右图中。 你也可以选择运行 UWriter 的选项之后自动点击“完成”按钮。
