1. 概述

NY3P115JS8 Nyquest/九齐语音IC芯片一级代理 OTP全系列 封装SOP8
NY3P 系 列 产 品 为 单 晶 片 CMOS 语 音 合 成 IC ， 是 九 齐 科 技 为 了 支 援 NY3AxxxA, NY3BxxxA, NY3CxxxA,
NY3DxxxA 系列MaskROM 产品所专门开发的崁入式EPROM架构的OTP IC (One Time Programmable)，共有6
个母体分别为 NY3P010A、NY3P016A、NY3P035A、NY3P065A、NY3P087A 和 NY3P115A。具有1个Input脚
和4个I/O脚 (NY3P010A只有1个Input脚和2个I/O脚)，利用精准的内阻震荡(+/- 1%)，故不需外加震荡电阻，只有
一组PWM输出，故无须再外加任何零件。语音合成方式与NY3A, NY3B, NY3C, NY3D系列MaskROM产品相同，
藉由OTP烧錄过程中更换Code资料，可自行将不同的语音资料写入EPROM中。用户可使用简便的 Q-Speech 和
Quick-IO 工具软体來快速地进行开发，然后使用Q-Writer软体搭配OTP_Writer硬体來进行非常快速的OTP烧錄。
2. 功能
(1). 宽广的工作电压： 1.6V ~ 6.4V。
(2). 共有6个母体，对应不同NY3系列的容量(Hex-16进制)和秒數(@6kHz)如下：

	NY3P010A	NY3P016A	NY3P035A	NY3P065A	NY3P087A	NY3P115A
NY3A	FBF8H	1BD80H	-	-	-	-
10.75s	19.00s	-	-	-	-
NY3B	FBF8H	1BD80H	-	-	-	-
10.75s	19.00s	-	-	-	-
NY3C	FBF8H	1BD80H	3BD80H	7BD80H	9FD80	DBD80
10.75s	19.00s	40.85s	84.54s	109.12s	150.08s
NY3D	C993H	16466H	2FE00H	63133H	7FE00H	AFE00H
8.60s	15.20s	32.68s	67.63s	87.29s	120.06s

NY3A, NY3B, NY3C, NY3D系列MaskROM產品的實際容量(Hex-16進制)和秒數(@6kHz)如下：

NY3A003A	NY3A006A	NY3A009A	NY3A012A
4880H	9100H	D980H	12200H
3.09s	6.19s	9.28s	12.37s



NY3B003A	NY3B007A	NY3B010A	NY3B014A
5400H	A800H	FC00H	15000H
3.58s	7.17s	10.75s	14.34s



NY3C003A	NY3C005A	NY3C007A	NY3C010A	NY3C016A	NY3C021A	NY3C027A	NY3C035A	NY3C043A	NY3C054A	NY3C065A
5C00H	7C00H	BB00H	FC00H	17C00H	1FC00H	27C00H	37C00H	3FC00H	4FC00H	5FC00H
3.93s	5.29s	7.98s	10.75s	16.21s	21.67s	27.14s	38.06	43.52	54.44	65.37



NY3D005A	NY3D010A	NY3D016A	NY3D021A	NY3D032A	NY3D043A	NY3D054A	NY3D065A	NY3D076A	NY3D087A	NY3D100A	NY3D115A
7C00H	FC00H	17C00H	1FC00H	2FC00H	3FC00H	4FC00H	5FC00H	6FC00H	7FC00H	97C00H	A7C00H
5.29s	10.75s	16.21s	21.67s	32.60s	43.52s	54.44s	65.37s	76.29s	87.21s	103.59s	114.52s



有5个I/O脚: OKY1只能作为输入脚，OKY2/O4、IO1、IO2 和 IO3 可分别选作输入脚或是输出脚 (光罩选择)。
※ 注意: NY3P010A 只有3个I/O脚 (OKY, IO1, IO2)。
语音最多可被分割成1008个语音段(Voice Section)，每段长度可不同。每一个语音段的最大长度和最小长度都没有限制。
最多有1008个语音格(Voice Step)，可规划成64个语音组(Voice Sentence)，OKY1、OKY2/O4、IO1、 IO2、IO3能分别指定 32、29、1、1、1 个语音组(Sentence)。每一语音格(Step)可指定任一个语音段 (Section)和 IO1、IO2、IO3、OKY2/O4 的输出搭配(当IOx设为输出时)

输入脚的输入选项：(光罩选择)
任一输入脚可分别选择 Edge/Level, Hold/Unhold, Retrigger/Irretrigger 不同的触发方式组合。
任一输入脚可分别选择 CDS+300K、CDS、300K 的下拉电阻 或 Floating。 (CDS+300K选项: 当按键按下时，IC内部为 300K 的下拉电阻；而当按键放开时，IC内部为 100K+300K 并聯 的下拉电阻 约75K。 CDS: 当按键按下时，IC内部为 Floating ；而当按键放开时，IC内部为 100K 的下拉电阻。)
※ 注意: NY3A 为 CDS+1M、CDS、1M 的下拉电阻 或 Floating。

任一输入脚可分别选择Debounce时间：Long - 提供一般按键使用；Short - 提供弹跳开关使用。

OKY1和OKY2/O4输入脚最多各有32和29个Sentence的One-Key sequential 或 random 的选择，在 One-
Key sequential 时并可选择Sentence的播放顺序在其他按键被触发后是否要Reset。

只有一个输入脚可选择是否有 Toggle On/Off 的功能 (1st 触发 à 播放，2nd 触发 à 停止，……)。
※ 注意: 按键输入的优先顺序为 OKY1 > OKY2/O4 > IO1 > IO2 > IO3。


所有的输出脚都可提供大电流來直推高亮度LED。 (Iol=20mA @VDD=3V)
所有的输出脚都分别有以下 9 种输出选项：(光罩选择) (a). Stop_Low pulse : 停止播放时送出低位准脉冲。 (b). Stop_High pulse : 停止播放时送出高位准脉冲。
(c). Busy_High active : 播放时送出高位准讯号。 (Drive输出) (d). Busy_Low active : 播放时送出低位准讯号。 (Sink输出) (e). LED 3Hz flash : 播放时 LED 3Hz Sink输出闪烁。
(f). LED 6Hz flash : 播放时 LED 6Hz Sink输出闪烁。 (g). LED 12Hz flash : 播放时 LED 12Hz Sink输出闪烁。
LED dynamic 1/2 : 播放时 LED根据1/2声音位准做Sink输出动态闪烁。
QIO讯号 : 可随声音作任意的输出变化，IO1、IO2、IO3各有兩组QIO讯号，每一个语音格(Step)可选择兩组QIO讯号的其中一组，但OKY2/O4只有一组QIO讯号可供选择，用户使用此功能需先开启Quick-IO编辑器來做QIO讯号编辑。

※ 注意: LED 3Hz / 6Hz / 12Hz flash 是指以 6kHz 的播放速度 时LED闪烁的频率；不同的播放速度，LED闪烁的频率也会不同。

马达復位功能(Motor-Recover): 当使用復位马达时可选择此功能，此时只能将IO2输出脚連接到復位马达來做马达控制，并将马达復位点連接到OKY2/O4 或 IO3 的输入脚來做復位侦测。 (光罩选择)
STB功能: 在Edge触发模式下，当任何按键被持续按下几秒钟，IC会自动进入Standby mode 以便省电，可用來做 ”长按停止” 功能。共有7种按键时间选项，约从1秒钟到7秒钟，由于播放速度会影响到按键时间，导致此时间并不会很准确，所以建议用户务必用Demo board 來确认此按键时间 。 (光罩选择)

序列触发功能(Serial-Trigger): 在 Edge/Unhold/Retrigger 触发模式下，使用OKY1或OKY2的 One-Key Sequential 和 Reset 功能，并设定触发Debounce时间为Short Debounce，这样就可以利用外部序列讯号输入來控制OKYx 的特定Sentence播放，通常搭配外部MCU來控制。
一组PWM输出，可直接驱动喇叭或蜂鸣片。


支援低压復位(LVR)功能。 (LVR=1.5V)
提供特殊的快速烧錄模式，以加快OTP烧錄时间。
支援特殊的ICP (In Circuit Programming) 烧錄功能，以方便客户先组装PCBA模组再进行烧錄。



COB 引脚分配





应用

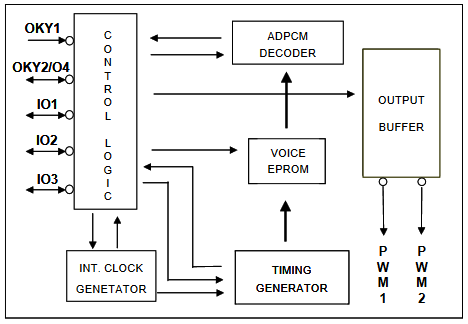

框图
