特性
通用 MTP 系列
不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责
工作温度范围：-40°C ~ 85°C
系统特性
4KW 程序存储器
512 Bytes EEPORM
256 Bytes 数据存储器（128*16）
一个硬件 16 位计数器
两个 8 位硬件 PWM 生成器
三个 11 位硬件 PWM 生成器(PWMG0，PWMG1 & PWMG2)
一个硬件比较器
Bandgap 电路提供 1.2V 参考电压
最多 14 通道 12 位 ADC，其中一个来自于内部 bandgap 参考电压或者 0.25*V DD
ADC 参考高电压：外部输入，内部 VDD，Bandgap 1.2V、1.6V、2.0V、2.4V、3.0V 及 4.0V
一组 1T 8x8 硬件乘法器
最多 22 个 IO 引脚并带有上拉及下拉电阻
提供两种不同的 IO 驱动能力以满足不同的应用需求
1. PB4，PB7 驱动/灌电流= 30mA/35mA (Strong) and 13mA/17mA (Normal)
2. 其他 IO 驱动/灌电流 = 11mA/(13 or 20) mA
每个 IO 引脚都可设定唤醒功能
内置 1/2 V DD LCD 偏置电压产生器，可支持最大 4×17 点的 LCD 屏
时钟源：IHRC，ILRC 及 EOSC(XTAL)
对所有带有唤醒功能的 IO，都支持两种可选择的唤醒速度：正常唤醒和快速唤醒
8 段 LVR 复位电压设定：4.0V，3.5V，3.0V，2.7V，2.5V，2.2V，2.0V，1.8V
两组 Code Option 可选的外部中断引脚
CPU 特性
8bit 高性能 RISC CPU
提供 98 个有效指令
大部分都是 1T（单周期）指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式，用数据存储器即可当作间接寻址模式的数据指针(index pointer)
IO 地址以及存储地址空间互相独立
订购/封装信息
PGS134-S08: SOP8 (150mil)
PGS134-M10: MSOP10 (118mil)
PGS134-S14: SOP14 (150mil)
PGS134-S16A: SOP16A (150mil)
PGS134-S16B: SOP16B (150mil)
PGS134-S20: SOP20 (300mil)
PGS134-H20: HTSOP20 (150mil)
PGS134-S24: SOP24 (300mil)
PGS134-Y24: SSOP24 (150mil)
PGS134-4N10: DFN3*3-10P (0.5pitch)
PGS134-2J16A: QFN4*4-16P (0.65pitch)
PGS134-1J16A: QFN3*3-16P (0.5pitch)
PGS134-2J24: QFN4*4-24P (0.5pitch)
封装尺寸信息请参考官网文件：”封装信息

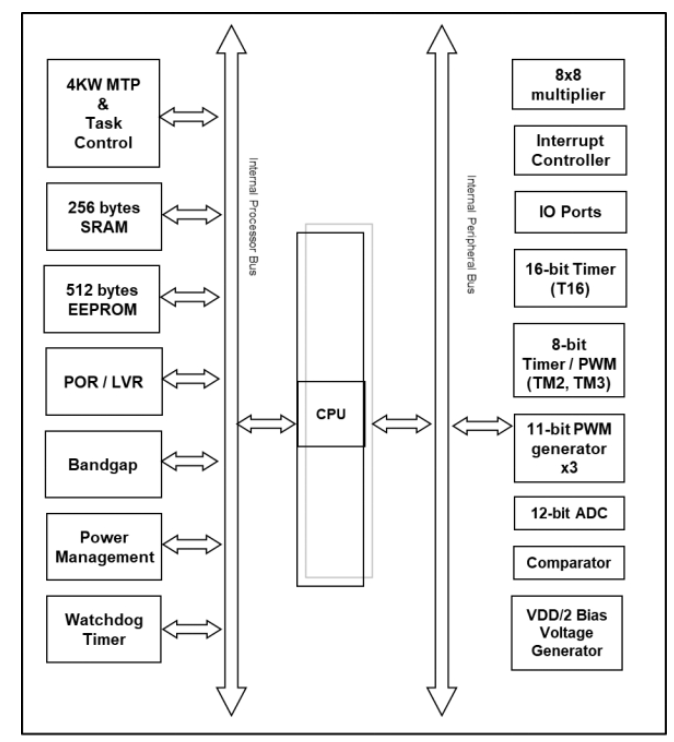

系统概述和方框图
PGS134 系列是一款带 12bit ADC，以 MTP 为程序基础的 CMOS 8-bit 微处理器。它运用 RISC 的架构并且
所有的指令架构的执行周期都是一个指令周期，只有少部分指令需要两个指令周期。
内部最多达 4KW MTP 程序存储器、512 字节 EEPROM 以及 256 字节数据存储器，还有多达 14 通道 12 位
分辨率的 ADC，其中一个通道是带有多个内部参考电压可供选择。PGS134 同时提供 6 个硬件计数器：一个 16
位的硬件计数器，两个 8 位 PWM 计数器，和三个 11 位 PWM 计数器。另外，PGS134 还提供一个硬件比较器和
驱动 LCD 的 1/2 V DD 偏置电压

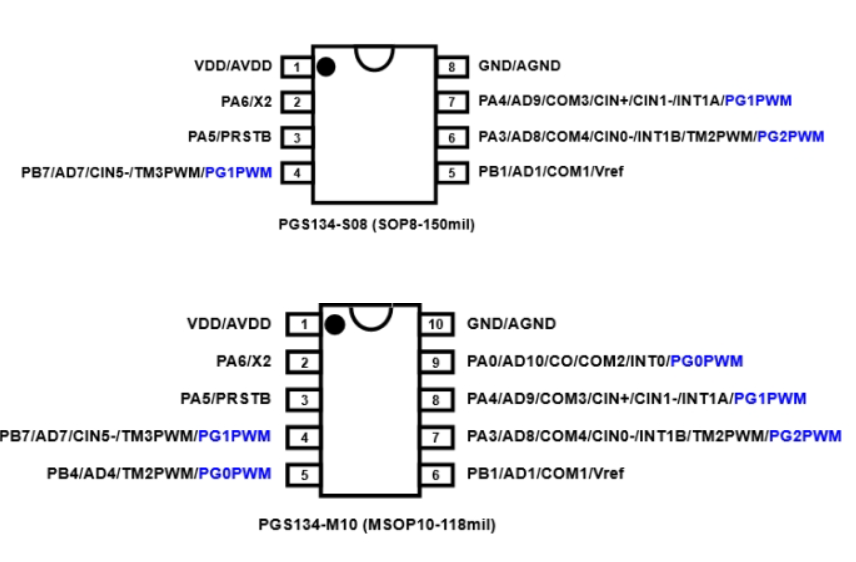

引脚功能说明
| 引脚名称 | 引脚类型 | 描述 |
| PA7 / X1/ NTOC |
lO ST/ CMOS |
此引脚可以用作 (1)端口A位7。并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2)当使用外部晶振时，作为Xin(X1)引脚 (3)INTOC:作为外部中断端口0。通过寄存器可以设置上升沿和下降沿响应中断 服务请求 当用做晶体振荡器的功能时，为减少漏电流，请用padier.7关闭其数字输入功能。 这个引脚可以设定在睡眠中唤醒系统的功能，但是当padier.7为”0”时，唤醒功 能是被关闭的。 |
| PA6/ X2 |
lO ST/ CMOS |
此引脚可以用作 (1)端口A位6,并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2)当使用外部晶振时，作为Xout(X2)引脚 当用做晶体振荡器的功能时，为减少漏电流，请用padier.6关闭其数字输入功能 这个引脚可以设定在睡眠中唤醒系统的功能，但是当padier.6为”0”时，唤醒功 能是被关闭的。 |
| PA5/ PRSTB |
l0 ST/ CMOS |
此引脚可以用作 (1)端口A位5,并可编程设定为输入或输出，弱上拉/下拉电阻模式 2)硬件复位： 这个引脚可以设定在睡眠中唤醒系统的功能；但是，当padier.5为”0”时，唤醒 功能是被关闭的。 |
| PA4/ AD9/ COM3/ CIN+/ CIN1-/INT1A/ PG1PWM |
lO ST/ CMOS/ Analog |
此引脚可以用作： (1)端口A位4,此引脚可以设定为输入或输出，弱上拉/下拉电阻模式 2)ADC模拟输入通道9: (3)COM3口，提供1/2 Voo驱动LCD显示。 4)比较器的正输入源。 5)比较器的负输入源1。 (6)INT1A.它可以用作外部中断源1:通过寄存器可以设置上升沿和下降沿响应 中断服务请求。 (7)11位PWM生成器PWMG1的输出端 当用做模拟输入功能时，为减少漏电流，请用padier.4关闭其数字输入功能。这个 引脚可以设定在睡眠中唤醒系统的功能；但是，当padier.4为”0”时，唤醒功能 是被关闭的 |
| PA3/ AD8 COM4 CINO-/ NT1B/ TM2PWM / PG2PWM |
lO ST/ CMOS/ Analog |
此引脚可以用作： (1)端口A位3,并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2)ADC模拟输入通道8 (3)COM4口，提供1/2 Vo驱动LCD显示 (4)比较器0的负输入 (5)外部中断源1B:它可以用作外部中断源1.通过寄存器可以设置上升沿和下降 沿响应中断服务请求 (6)Timer2的PWM输出端 7)11位PWM生成器PWMG2的输出端。 当用做模拟输入功能时，为减少漏电流，请用padier.3关闭其数字输入功能.这个 引脚可以设定在睡眠中唤醒系统的功能；但是，当padier3为”0”时，唤醒功能 |

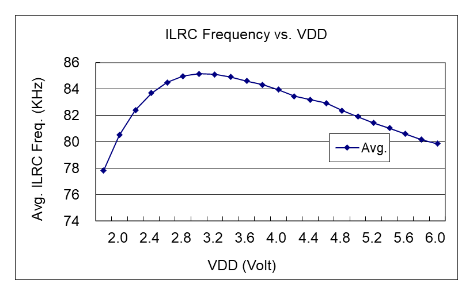

ILRC 频率与 VDD 关系曲线图

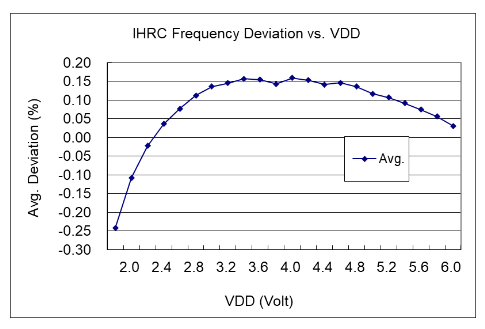

IHRC 频率与 VDD 关系曲线图（校准到 16MHz）
MTP 程序存储器
MTP（可多次编程）程序存储器用来存放要执行的程序指令。MTP 程序存储器可以储存数据，包含：数据，
表格和中断入口。复位之后，程序从 FPP0 的初始地址 0x000 开始，执行 GOTO FPPA0 语句。中断入口是 0x010。
MTP 程序存储器最后 8 个地址空间是被保留给系统使用，如：校验码，序列号等。 PGS134 的 MTP 程序存储
器容量为 4KW，如表 1 所示。MTP 存储器从地址 0xFF0 ~0xFFF 供系统使用，从 0x001 ~ 0x00F 和 0x011~0xFE7
地址空间是用户的程序空间。
表 1：程序存储器结构

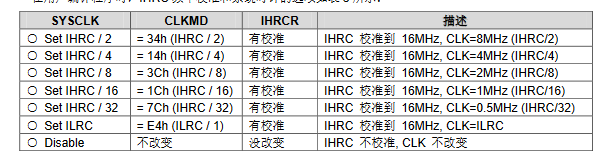

IHRC 频率校准和系统时钟
通常，.ADJUST_IC 是开机后第一条指令，以便系统开机后能设定系统频，IHRC 频率校准仅在烧录 MTP
程序代码的时候执行一次，烧录之后不会重复执行了。如果用户选择了不同的频率校准选项，PGS134 的系统状
态在开机后也会不同。以下所示为不同的选项开机后，PGS134 执行此命令后的状态：
(1) .ADJUST_IC SYSCLK=IHRC/2, IHRC=16MHz, VDD =5V
开机后，CLKMD = 0x34：
IHRC 频率在 VDD =5V 时校准到 16MHz，并且 IHRC 模块是启用的
系统时钟= IHRC/2 = 8MHz
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
(2) .ADJUST_IC SYSCLK=IHRC/4, IHRC=16MHz, VDD =3.3V
开机后，CLKMD = 0x14：
IHRC 频率在 VDD =3.3V 时校准到 16MHz，并且 IHRC 模块是启用的
系统时钟= IHRC/4 = 4MHz
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
(3) .ADJUST_IC SYSCLK=IHRC/8, IHRC=16MHz, VDD =2.5V
开机后, CLKMD = 0x3C：
IHRC 频率在 VDD =2.5V 时校准到 16MHz，并且 IHRC 模块是启用的
系统时钟= IHRC/8 = 2MHz
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
(4) .ADJUST_IC SYSCLK=IHRC/16, IHRC=16MHz, VDD =2.5V
开机后，CLKMD = 0x1C：
IHRC 频率在 VDD =2.5V 时校准到 16MHz，并且 IHRC 模块是启用的
系统时钟= IHRC/16 = 1MHz
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
(5) .ADJUST_IC SYSCLK=IHRC/32, IHRC=16MHz, VDD =5V
开机后，CLKMD = 0x7C：
IHRC 频率在 VDD =5V 时校准到 16MHz，并且 IHRC 模块是启用的
系统时钟= IHRC/32 = 500kHz
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
6) .ADJUST_IC SYSCLK=ILRC, IHRC=16MHz, VDD =5V
开机后，CLKMD = 0XE4：
IHRC 频率在 VDD =5V 时校准到 16MHz，并且 IHRC 模块是停用的
系统时钟 = ILRC
看门狗计数器停用，ILRC 启用，PA5 引脚是输入模式
(7) .ADJUST_IC DISABLE
开机后， CLKMD 寄存器没有改变（没任何动作）：
IHRC 没有校准并且 IHRC 模块是停用的
系统频率= ILRC 或 IHRC/64
看门狗计数器启用，ILRC 启用，PA5 引脚是输入模式
烧录方法
重要提示：
(1) 如在 handler 上对 IC 进行烧录，请务必按照 APN004 及 APN011 的指示进行。
(2) 为对抗烧录时的杂讯干扰，请于烧录时在分选机连接 IC 连接器一端的 VDD 和 GND 之间连接 0.01uF
电容。但切忌连接标值 0.01uF 以上的电容，以免影响普通烧录模式的运行。
请用户依据实际情况选择下述烧录模式。
普通烧录模式
Jumper 连接：可依照烧录器软件上的说明，连接 jumper 即可。请参考烧录器“PDK5S-P-003”的用户
手册，了解当使用 PDK5S-P-003(B) 烧录时使用的 JP7 跳线方式。
注意：除了 ICVPP(PA5)需要通过 JP7 跳线与 IC 的 PA5 短接外, ICVPP2(PA3)也必须与 IC 的 PA5 短接。
在板烧录模式
所谓在板烧录，是指 IC 及其他周边电路及组件，皆已经焊接到 PCB 上，并对 IC 进行烧录的情况。在板
烧录需要使用 PDK5S-P-003 上五根引线：ICPCK(PA4)、ICPDA(PA6)、VDD、GND、ICVPP(PA5)、
ICVPP2(PA3)。用于与 IC 上的 PA3、PA6、VDD、GND 和 PA5（两线）对应相连。为实现在板烧录，
PA5 脚的写入信号必须设置为输入模式，且 Code Option 中的 ISP 设置必须是开启的。（无此 code option）

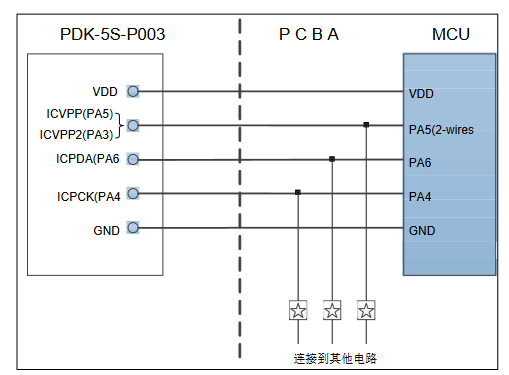

在板烧录原理图
注意：
一般来说，在板烧录应使用限压烧录模式。请参考在限压烧录模式的详细说明。
PCB 上的 VDD 与 GND 之间不可连接有 5.0V 或以下的稳压二极管或其他钳制 5.0V 产生的电路或
元件。
PCB 上的 VDD 与 GND 之间不可连接有标值 500uF 或以上的电容器。
一般来说，用于烧录讯号的 PA3，PA5 及 PA6 引脚，不能作为强输出脚。
自供电模式下的在板烧录：
PGS134 同样支持由客户电路板供电的方式进行在板烧录。烧录器将在烧录前侦测客户电路板上的
VDD 电压。所以请保证电路板上的 VDD 电压高于 2.5V。其余与在板烧录模式相同。
使用 ICE

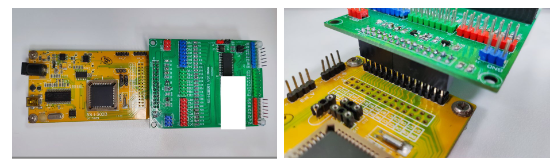

仿真 PGS134 请使用 PDK5S-I-S01/2(B)外挂仿真板 5S-I-GB001，参考如下图片:
仿真时请注意以下事项：
(1) 关于仿真时序
仿真时，尤其是仿真 EEPROM 和 PxPL 相关功能时，PDK5S-I-S01/2(B)会和仿真板 5S-I-GB001 进行通
信，所以仿真时许会略慢于实际 IC，主要影响以下寄存器配置
EERL/EERMC/STEER/LDEER/MISC2/INTRQ/INTRQ2/PAPL/PBPL/PCPL/LPWMGxC/LPWMGxDTH
/LPWMGxDTL /LPWMGCLK/LPWMBCUBH/LPWMCUBL 等
(2) 关于仿真电压
仿真时，受仿真板工作电压影响，建议仿真电压≥2.5V
(3) 其他注意事项
PDK5S-I-S01/2(B)仿真时，不支持指令 NMOV/SWAP/NADD/COMP 的 RAM 运算。
PDK5S-I-S01/2(B)仿真时，不支持 SYSCLK=ILRC/16。
PDK5S-I-S01/2(B)仿真时，不支持 misc.4 动态设定（只能固定为 0 或 1）。
PDK5S-I-S01/2(B)仿真时，不支持 Tm2.gpcrs/Tm3.gpcrs 功能。
PDK5S-I-S01/2(B)无法仿真 ADCRGC[3:2]的 ADC 通道 F 的 Bandgap 参考电压，并固定只有 1.2V。
