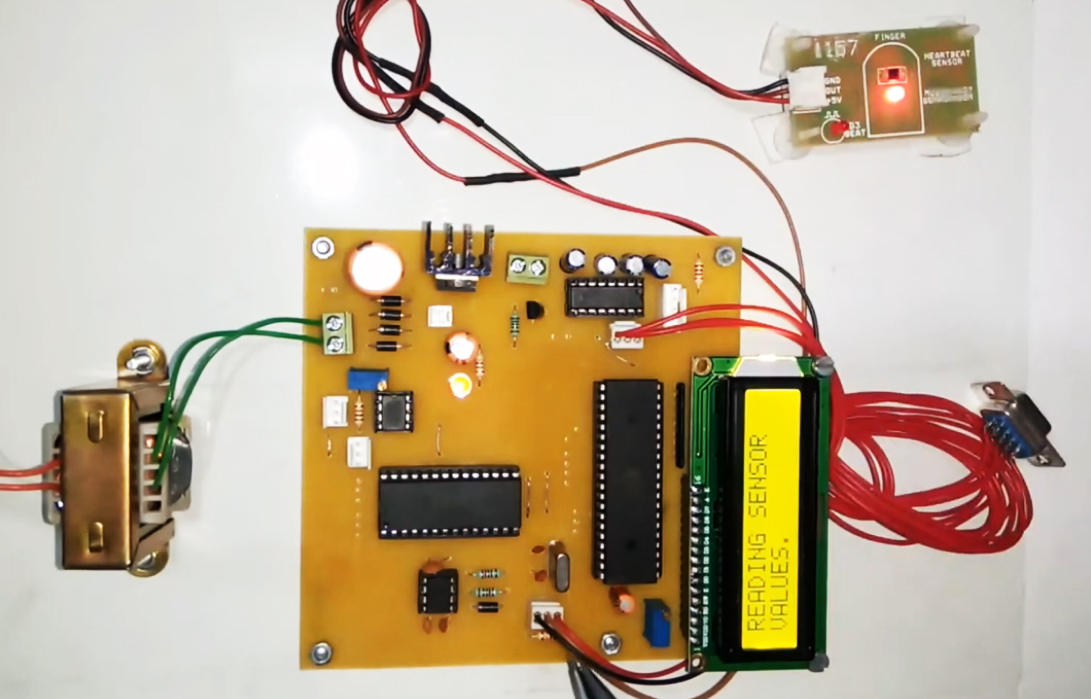

应广单片机采集数据总“飘”？
5个设置技巧，从根源解决问题
在嵌入式开发中，应广单片机以高性价比和低功耗广受欢迎，但其数据采集环节经常让工程师头疼——采样值乱跳、批量一致性差。我们团队在多年项目实战中，从硬件设计到量产测试累积了大量经验。今天不聊手册上的寄存器，只分享5个立竿见影的设置技巧，包含那些手册未明写、量产必遇的暗坑。
一、先选对芯片型号，采集精度就已定了一半
应广单片机产品线细分，做采集必须选A/D型，避开纯I/O型。重点看三个指标：ADC分辨率、通道数、架构类型。
| 型号 | ADC分辨率 | 通道数 | ADC类型 | 推荐场景 |
|---|---|---|---|---|
| PMS171B | 8位 | 4通道 | 电容式 | 简单电压检测、低功耗设备 |
| PMS152E | 12位 | 8通道 | 电容式 | 多路传感器采集、需通信接口 |
| PFS123 | 10位 | 6通道 | 电阻式(R-ADC) | 成本极度敏感、精度要求不高 |
| PGS134 | 12位 | 10通道 | 电容式 | 工业控制、医疗器械（8kV ESD） |
选型小贴士：电池供电设备优先选低功耗的PMS171系列；对精度敏感的项目，若错选电阻式ADC（如PFS123），后续加再多滤波也难达到理想效果。
很多A/D型芯片出厂时，内部Band-gap基准电压有±3%左右的偏差。OTP芯片烧录后无法回读校准，若未预留软件校准接口，量产时不同批次的一致性将出问题。
解决办法：调试时对每片芯片做VDD采样标定，算出修正系数，烧录前固化进程序。
二、硬件设计做对了，软件能省一半事
采集不稳的根源往往在硬件。以下三个习惯从画板时就养成，可避免大量后期debug。

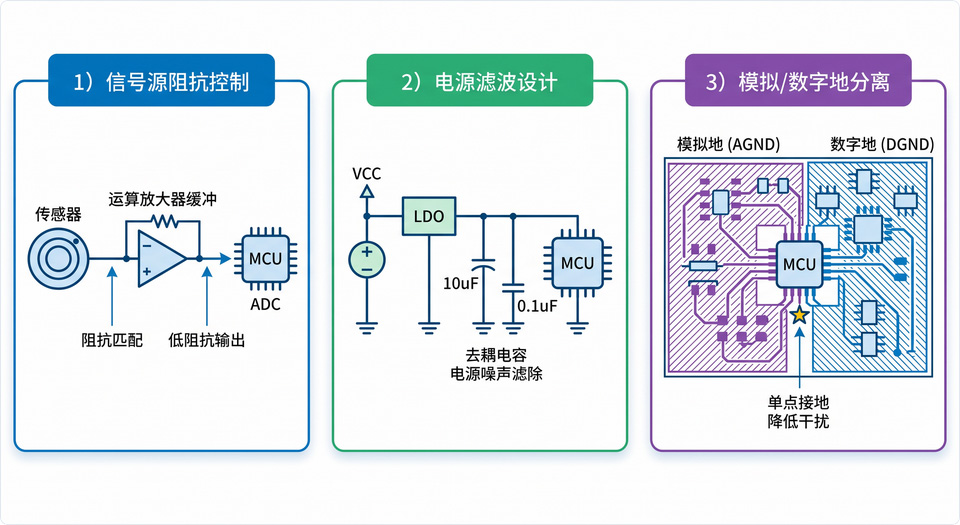

关键信号流与设计要点
(阻抗>1kΩ时必需) → ADC输入脚 → 应广MCU
1. 控制信号源阻抗：建议 ≤1kΩ，否则采样电容充电不足，读数偏低。
2. 电源滤波：VDD与GND间靠近引脚放置 10μF电解 + 0.1μF瓷片 电容。

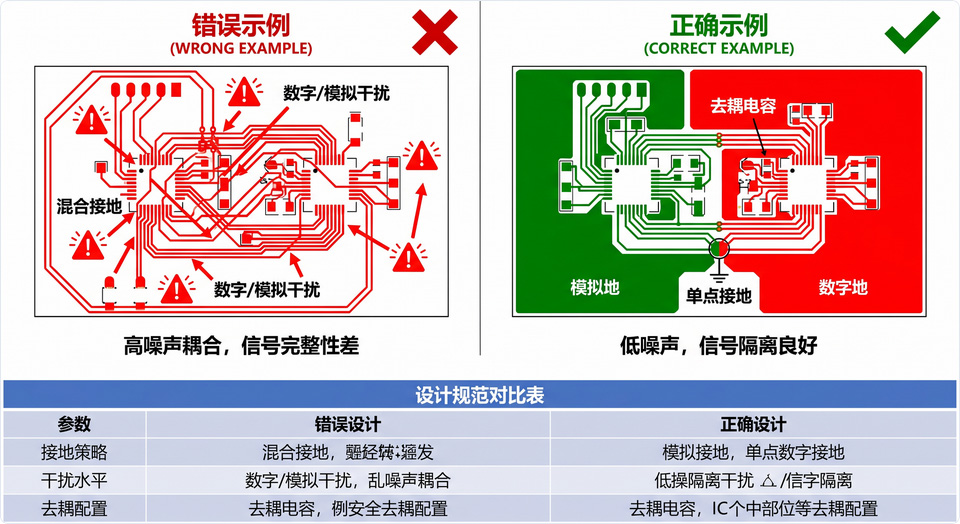

3. 数字地和模拟地尽量分开走：虽然应广单片机多数是数模混合设计，但在PCB布局时，传感器的模拟地单独拉线回到电源滤波电容的接地点，不要跟PWM驱动的大电流地线混在一起。这个细节对采集稳定性的影响，做过的都深有体会。
应广专属问题：唤醒后ADC的“假稳定”
低功耗应用常采用间歇采样（睡眠→唤醒→采集）。从睡眠唤醒后，ADC采样电容需重新充电，基准电压也需稳定。手册给出的稳定时间偏理想，实测唤醒后的前2~3次采样建议直接丢弃，待电路稳定后再取有效值。
三、四种滤波算法，按场景选用才有效
硬件基础打好后，软件滤波是数据质量的核心。没有万能算法，只有最匹配场景的算法。
| 滤波方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 限幅滤波 | 有效克服突发脉冲干扰 | 对周期性波动无效 | 环境相对干净、偶发单脉冲干扰 |
| 中位值滤波 | 抑制偶发波动效果好 | 不适合快速变化信号 | 温度、湿度等缓慢变化信号 |
| 算术平均滤波 | 平滑度高，对随机噪声有效 | 占用RAM多，灵敏度低 | 信号本身带随机噪声的系统 |
| 一阶滞后滤波 | 兼顾平滑度与响应速度，适用面最广 | 参数调节需一定经验 | 通用场景，实用性最强 |
一阶滞后滤波（强烈推荐）
通过对历史值和当前值做加权平均，系数α平衡平滑度与响应速度。在PMS171B配合红外对射传感器的案例中，原始信号毛刺被明显抑制。
// 一阶滞后滤波核心代码
filtered_value = alpha * raw_adc + (1 - alpha) * prev_filtered;
prev_filtered = filtered_value;
// alpha取值范围0~1，越大响应越快但平滑度越低
组合滤波：实战中最稳的做法
- 第一步：限幅滤波 —— 滤掉明显异常的脉冲干扰
- 第二步：一阶滞后滤波 —— 对信号做平滑处理
- 第三步：滑动平均 —— 取多次采样平均值输出
三件套下来，信号质量提升不止一个档次。
SAR型ADC在输入接近VSS或VDD时，比较器精度自然下降，可能出现非线性“台阶跳”。将有效信号映射到10%~90%参考电压范围，即可避开此问题，无需额外成本。
四、程序框架与调试：那些量产才发现的暗坑
OTP型号（如PMS150C）烧录后无法修改，调试阶段必须充分验证采集逻辑。
上机前建议完成这三项边界测试：
| 测试项目 | 测试方法 | 合格标准参考 |
|---|---|---|
| 电压波动测试 | 供电电压上下浮动±10% | ADC读数波动 < 5% |
| 线性度测试 | 信号从0到满量程缓慢扫描 | 非线性误差 < 1% |
| 温漂测试 | 环境温度从25°C升至50°C | 采样零点漂移 < 10% |
调试器上改几行代码的事，拖到量产就是召回返工的成本。
FPPA多核用户注意：若多个FPPA核心都要进行ADC采集，务必在代码中做互斥处理。同时触发ADC会导致采样值偏离，一个标志位互锁即可规避。
开发工具链推荐使用官方组合：FPPA0 IDE + PGT-PRO编程器，确保版本兼容，减少烧录异常。
五、独家排查清单：遇到问题按此顺序走
根据大量项目总结的ADC异常排查优先级：
- 先查硬件 —— 示波器量ADC输入引脚，确认信号是否在进芯片前已带噪声。
- 再查电源 —— 探头移至VDD引脚，观察有无与PWM同步的毛刺。
- 接着查参考电压 —— 外部参考确认稳定性，内部Band-gap确认正确使能。
- 最后调软件 —— 前三项无误后，再优化滤波算法与采样时序。
按此顺序排查，效率至少翻倍，避免盲目改代码绕弯路。
总结：四步走，数据稳得住
应广单片机要在采集环节交出工业级答卷，务必打磨以下环节：
- 芯片选对 —— 确认A/D型，优选电容式ADC
- 电路走对 —— 阻抗控制、电源滤波、地线分离，唤醒丢弃无效采样
- 算法用对 —— 根据信号特性选滤波，推荐组合滤波
- 测试做对 —— 电压拉偏、线性度、温漂全覆盖，多核互斥不遗漏
把硬件、算法、程序结构串联打磨，应广单片机采集方案完全可在成本、功耗、稳定性三维度上拿到高分。
