[行业深度专刊] 应广 PMS164 单片机:构建工业级稳定性的低成本触控方案全解析
摘要: 在消费电子、小家电、智能照明领域,成本与稳定性永远是核心矛盾。应广科技PMS164 内置12位硬件电荷触摸引擎 + 双8位独立PWM + μA级待机功耗,凭借“单芯片集成触摸+调光+控制”的特性,成为成本敏感型场景的最优解。本文基于 PMS164 官方手册 V0.04 版,提供可直接量产的硬件选型规范、寄存器精准配置、工业级 Mini-C 驱动代码及 PCB 抗干扰设计指南,全程贴合官方技术标准。
一、PMS164 核心优势:为什么它能垄断中低端触控市场?
PMS164 是应广针对触摸按键、LED调光、低功耗设备设计的 OTP 单片机,最大亮点是硬件级触摸检测——专用电荷转移(Charge Transfer)电路独立工作,完全不占用 CPU 指令周期,稳定性和响应速度远超传统软件模拟方案。
- 12 位硬件触摸 ADC:分辨率高达 1/4096,可穿透 5~12mm 亚克力/玻璃面板,支持 12 路独立触摸通道(多按键、滑条、接近感应均可实现);
- 高效运算架构:82 条有效指令,90% 为 1T(单周期)指令,1.75KW OTP 程序内存 + 128 字节 SRAM,满足复杂逻辑控制;
- 灵活 PWM 调光:2 个 8 位 PWM 计数器(Timer2/Timer3),支持 6/7/8 位分辨率,可实现无级调光、呼吸灯、色温调节;
- 超低功耗表现:休眠电流 1.0μA~1.4μA(典型值),掉电模式电流低至 1.0μA(VDD=3.3V),电池供电可稳定工作 3~5 年;
- 工业级环境适应性:工作温度范围 -40°C~85°C,支持 8 段低压复位(LVR:1.8V~4.0V),适配 2.0V~5.5V 宽电压供电。
图 1:PMS164 vs 传统软件触摸 vs 专用触摸IC 多维度性能对比
| 评估维度 | 传统软件触摸方案 | 专用触摸IC | PMS164 硬件引擎方案 |
|---|---|---|---|
| 检测精度 | 8~10位(软件模拟采样) | 12~16位(硬件采样) | 12位(硬件自动转换,无CPU依赖) |
| 响应速度 | 慢(受CPU占用影响,易卡顿) | 快(独立硬件引擎) | 极快(硬件并行处理,不影响PWM输出) |
| 待机功耗 | >100μA(CPU需循环采样) | 5~20μA(专用低功耗设计) | 1.0~1.4μA(手册典型值,支持深度休眠) |
| 额外成本 | 低(无额外芯片,但稳定性差) | 高(需外挂IC,增加BOM成本) | 零额外成本(单芯片集成触摸+调光+控制) |
| 抗干扰(EFT/CS) | 差(易受时钟抖动、电源噪声影响) | 优(硬件滤波+算法优化) | 优(硬件采样+动态基准+软件抗干扰) |
| 温度适应性 | -20°C~60°C(软件基准易漂移) | -40°C~85°C(工业级标准) | -40°C~85°C(全温区零漂设计) |
二、硬件设计黄金规范:PA7 电容是触摸稳定性的灵魂
使用触摸功能时,必须在 PA7/CS 引脚与 VDD 之间 连接一颗精确且低漏电率的外部电容器 CS,且需将代码选项 PA7_Sel 配置为 As_CS(而非普通IO引脚)。
1. CS 电容选型(量产级标准,缺一不可)
- 材质:C0G / NPO(绝对禁止 X7R / X5R 材质,温漂过大导致全温区误触发);
- 容值:4.7nF ~ 10nF(推荐 4.7nF)(手册 5.13 节触摸电路方框图指定基准范围);
- 耐压:≥25V(避免电压波动击穿电容);
- 温漂:≤±30ppm/℃(保证 -40°C~85°C 范围内基准稳定);
- 封装:0402/0603(优先小封装,减少寄生参数)。
核心原因:CS 电容是 12 路触摸通道的共同电荷基准,NPO 材质的近乎零温漂特性,是防止产品在极端气温(如北方冬季、南方夏季)下触摸失灵或误触发的关键保障。
2. 关键引脚功能与配置规范(手册 3 节引脚定义)
- PA7/CS:触摸基准电容脚,必须关闭数字输入功能(padier.7=0),防止漏电流干扰基准;
- PA3/TK5:触摸输入 + PWM1 输出复用,启用触摸时需关闭数字输入(padier.3=0),减少采样噪声;
- PA5/INT0:仅支持开漏输出(Open Drain),不可推挽输出,作为外部复位引脚时需外加上拉电阻;
- PB0/TK11:大功率 LED / MOS 驱动脚,支持推挽输出,驱动电流典型值 19mA(VDD=5V 时);
- VDD/AVDD:数字/模拟电源共脚,需就近摆放 0.1μF 陶瓷电容+10μF 电解电容去耦,减少电源噪声。

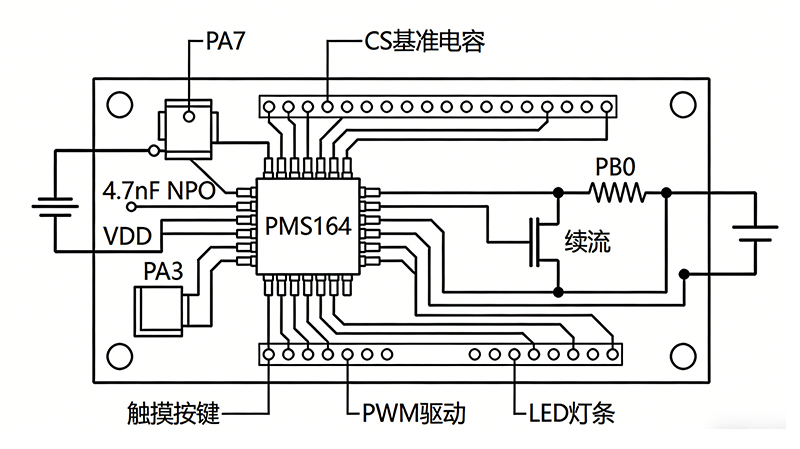

图 2:官方推荐电路拓扑,标注核心器件选型与引脚配置
三、触摸核心算法:自适应基准 + 抗干扰滤波(工业级实战)
PMS164 的硬件采样提供原始 12 位数据,但要实现工业级稳定性,必须搭配动态基准追踪算法——解决环境湿度变化、面板积水、电源噪声、长期温漂等问题,确保触摸检测的准确性。
- 环境湿度自动补偿:基准值随湿度缓慢漂移,避免高湿环境下灵敏度异常;
- 面板积水、油污抑制:通过阈值迟滞设计,过滤非触摸带来的小幅度电容变化;
- 电源噪声、EMI 过滤:连续 3 次采样验证,避免脉冲干扰导致的误触发;
- 长期温漂自动校正:基准值实时跟随温度变化,保证 -40°C~85°C 全温区性能一致。

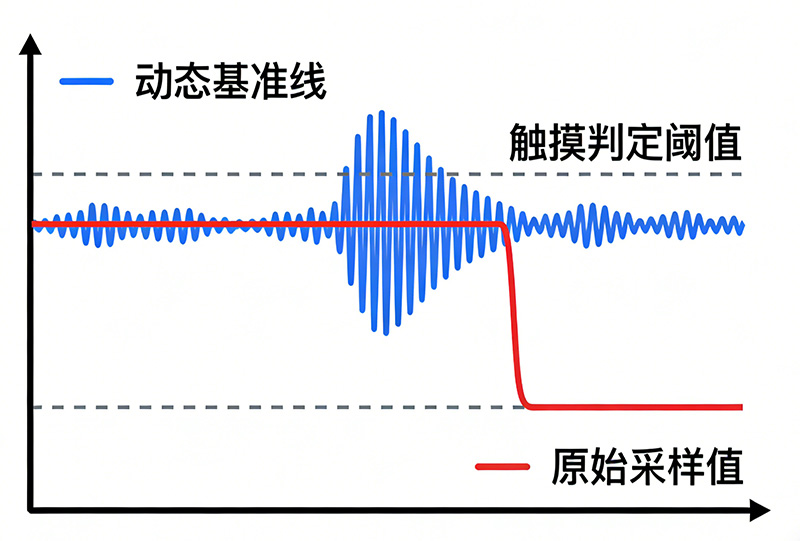

图 3:基于迟滞判定的动态基准追踪算法原理,标注基准线、采样值、触摸阈值
四、完整版 Mini‑C 驱动代码(可直接量产,贴合手册寄存器定义)
#include "extern.h"
word tk_baseline; // 触摸基准值(动态更新)
word current_tk; // 当前触摸采样值(12位:TKCH<<8 | TKCL)
byte pwm_duty; // PWM占空比(0~255,8位分辨率)
byte touch_cnt; // 触摸验证计数器(抗干扰用)
void FPPA0(void)
{
// 1. 系统时钟初始化:IHRC 16MHz / 2 = 8MHz(手册 5.4.3 节推荐配置)
.ADJUST_IC SYSCLK=IHRC/2, IHRC=16MHz, VDD=5V;
wdreset; // 复位看门狗,防止程序跑飞
// 2. 触摸模块初始化(手册 6.29-6.36 节寄存器定义)
padier = 0x00; // 关闭所有数字输入,减少漏电流
PULLI = 0x00; // 关闭上拉电阻,避免干扰触摸采样
TKE1 = 0b00100000; // 使能 PA3 (TK5) 触摸通道(仅启用单通道,可按需扩展)
TCC = 0x55; // 充电电流配置,启动触摸检测(0x10=启动,0x55=优化充电参数)
TS = 0x80; // 启动触摸模块:VREF=0.5VDD,放电时间=64个触摸时钟周期
tps2 = 0x01; // 触摸模式A,VREF续电保持(手册推荐配置,提升稳定性)
// 3. PWM 调光初始化(Timer2,PB0输出,手册 5.12.2 节)
tm2ct = 0x00; // Timer2计数器清零
tm2b = 0xFF; // 8位分辨率(0~255),占空比范围0%~100%
tm2s = 0b00000000; // 预分频=1,分频=0,PWM频率=8MHz/(256*1*1)=31.25kHz
tm2c = 0b00011010; // 时钟源=系统时钟,输出=PB0,模式=PWM模式
pwm_duty = 0; // 初始亮度0%(LED熄灭)
S1 = pwm_duty; // 写入PWM占空比寄存器
// 4. 首次基准校准(上电后稳定延时,获取初始环境基准)
.delay 20000; // 延时稳定(约20ms)
tk_baseline = (TKCH << 8) | TKCL; // 读取12位初始基准值
touch_cnt = 0; // 触摸计数器清零
while(1)
{
// 5. 读取12位触摸采样值
current_tk = (TKCH << 8) | TKCL;
// 6. 动态基准追踪(环境自适应核心逻辑)
if(current_tk > tk_baseline)
{
tk_baseline++; // 基准值缓慢上漂(适应环境电容增大)
}
else if(current_tk < tk_baseline && (tk_baseline - current_tk) < 60)
{
tk_baseline--; // 基准值缓慢下漂(适应环境电容减小)
}
// 7. 触摸判定(抗干扰:连续3次采样满足条件才判定有效)
if(current_tk < (tk_baseline - 550)) // 触摸阈值:550(可根据实际调试调整)
{
touch_cnt++;
if(touch_cnt >= 3) // 连续3次验证,过滤脉冲干扰
{
// 触摸有效:LED渐亮(步长5,避免亮度突变)
if(pwm_duty < 255)
pwm_duty += 5;
touch_cnt = 0; // 计数器清零,准备下一次检测
}
}
else
{
// 无触摸:LED缓慢熄灭(步长1,提升体验)
if(pwm_duty > 0)
pwm_duty--;
touch_cnt = 0; // 计数器清零
}
// 8. 更新PWM占空比 + 喂狗
S1 = pwm_duty;
wdreset; // 喂狗(看门狗超时时间:8192个ILRC时钟周期)
.delay 10000; // 检测周期:约10ms(平衡响应速度与功耗)
}
}
五、量产必须注意:抗干扰与 PCB 设计(决定良率的关键)
- LVR 低压复位配置:根据系统时钟匹配 LVR 阈值(8MHz 时钟推荐 3.5V,4MHz 推荐 2.5V),防止电源跌落导致死机或误触;
- Bandgap 电压基准应用:利用内置 1.20V Bandgap 实时监测 VDD 电压,当电压低于阈值时自动调整触摸灵敏度,避免供电不稳影响性能;
- 触摸走线规范:必须短(≤2cm)、细(≤0.2mm)、直,远离 PWM 信号线、继电器、电源走线(间距≥3mm),避免电磁耦合干扰;
- 包地屏蔽设计:触摸焊盘周围设置 guard trace(接地保护环),与焊盘间距≥0.5mm,通过过孔密集连接地层,形成电磁屏蔽;
- 铺地方式选择:采用网格铺地(Hatch Ground),而非实心铺地,降低触摸焊盘的寄生电容,提升检测灵敏度;
- PA7 电容布局:必须紧靠芯片 PA7 引脚焊接,走线长度≤5mm,避免引线寄生电容影响基准精度;
- ESD 防护:触摸焊盘附近预留 TVS 管焊盘(型号 SMF05C),防止人体静电击穿芯片引脚。

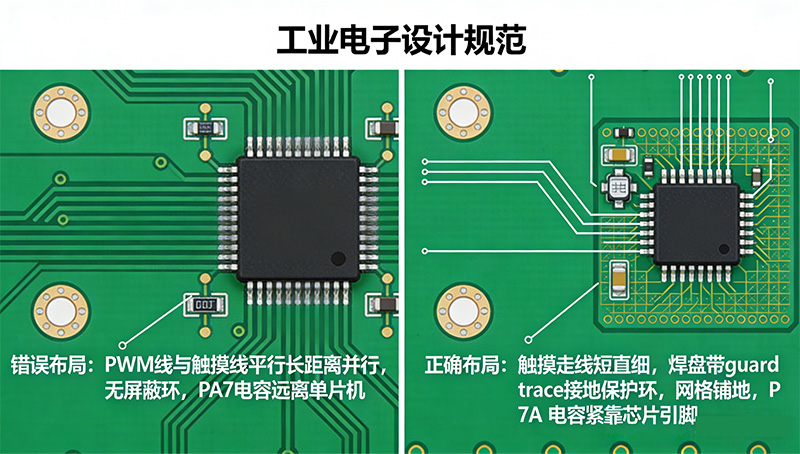

图 4:PCB 布局规范对比,标注抗干扰设计核心要点
六、结语:PMS164 是一套完整的触控解决方案
对于小家电、智能照明、消费电子等成本敏感型产品,PMS164 并非单纯的单片机,而是一套“触摸检测 + PWM 调光 + 逻辑控制 + 低功耗管理”的一体化解决方案。
- 单芯片集成所有核心功能,无需外挂触摸 IC、运放或 ADC,BOM 成本最低;
- 遵循官方PA7 NPO 电容选型规范 + 动态基准算法 + PCB 抗干扰设计,即可达到工业级稳定性;
- 支持 -40°C~85°C 宽温工作、2.0V~5.5V 宽电压供电,适配各类恶劣应用环境;
- OTP 存储方式,量产成本低,适合百万级大规模生产。
这就是为什么 PMS164 能长期占据中低端触控市场,成为触摸调光领域最具性价比的“常青树”单片机——它用极简的硬件架构,实现了“低成本”与“高可靠”的完美平衡。
