利用应广单片机(Padauk MCU)开发制作了一盏仅在黑暗中检测到运动时才工作的led灯

整理编辑:逐高电子技术开发部 / 日期:2024-7-29


利用 Padauk MCU 和 Joule Thief 制作了一盏仅在黑暗中检测到运动时才工作的灯。他还在其中内置了一个推子,以获得更好的效果。

但是,我心想,如果我只使用分立元件复制相同的效果会有多难。结果还不错。

最终电路



我为 LDR 构建了一个非门配置,当输入为低时,它会给出高输出。LDR 的工作原理是,当光线减弱时,其电阻会增加。因此,电流会减少。为了准确工作,LDR 处于电阻分压器配置中。

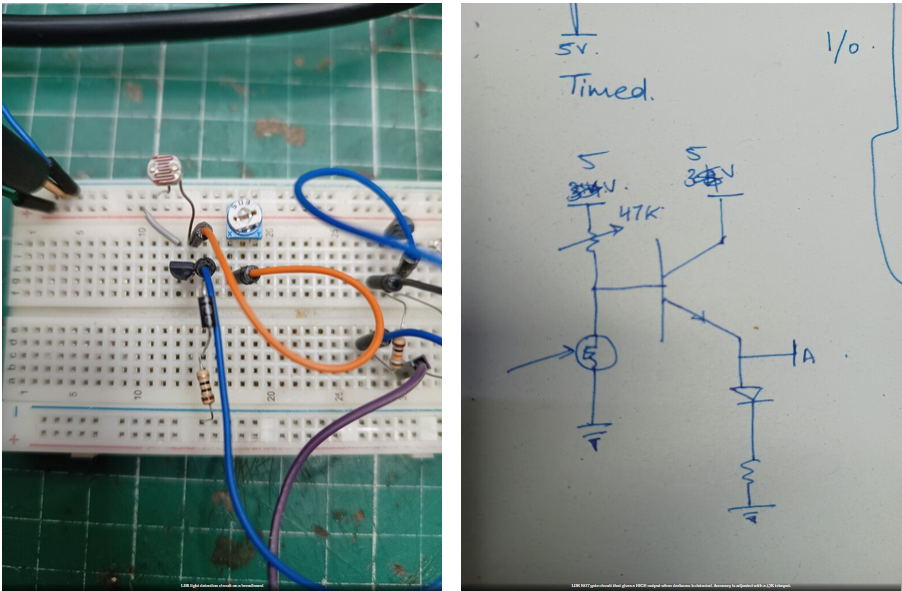

面包板上的 LDR 光检测电路
当检测到黑暗时,LDR 非门电路会给出高输出。精度通过 47K 微调电位器进行调整。

当检测到运动时,PIR 传感器会输出 3.3V 电压。可以使用传感器上的两个电位器调整保持高电平的时间和灵敏度。我已将其设置为输出在短时间内保持高电平并且灵敏度较高。

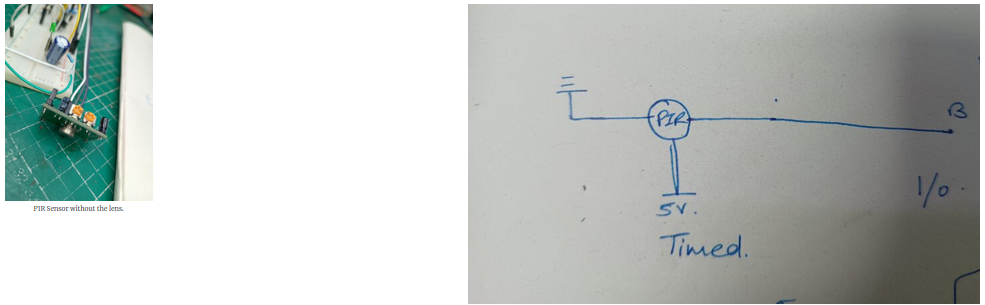

不带镜头的 PIR 传感器。

PIR 传感器电路。



两者的输出都被推入与门,只有当两个输入都为高电平时,与门才会输出高电平。但是,我不得不对门采取略有不同的方法,因为两个输出都不是完全低电平。更新后的电路弥补了这一点。

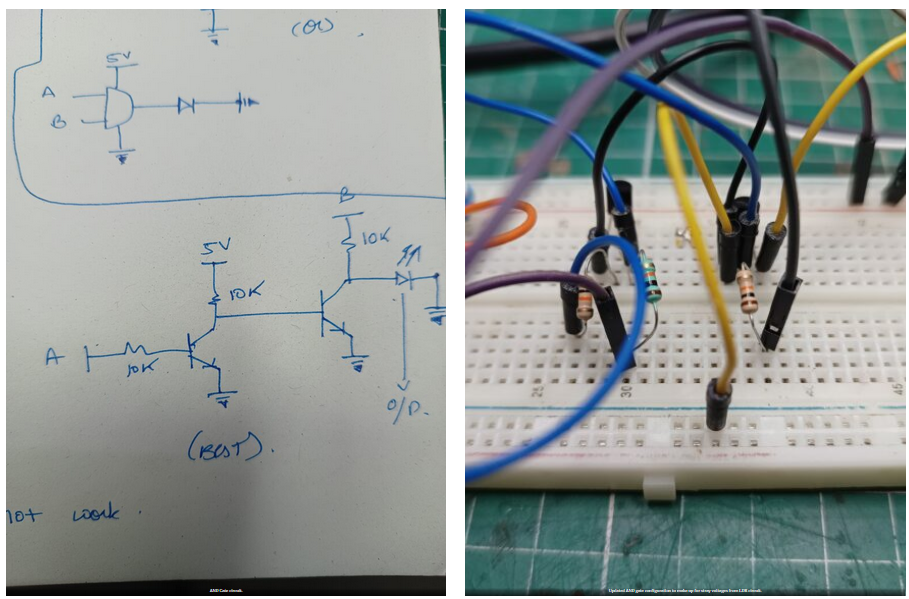

与门电路。
更新了与门配置以弥补 LDR 电路的杂散电压。

最后,我将门的输出连接到一个晶体管,该晶体管充当开关,可提供非常好的 5V 输出。为了实现淡入淡出效果,我在 LED 上并联了一个电容器,该电容器将通过 LED 放电,从而提供超快的淡入淡出效果。

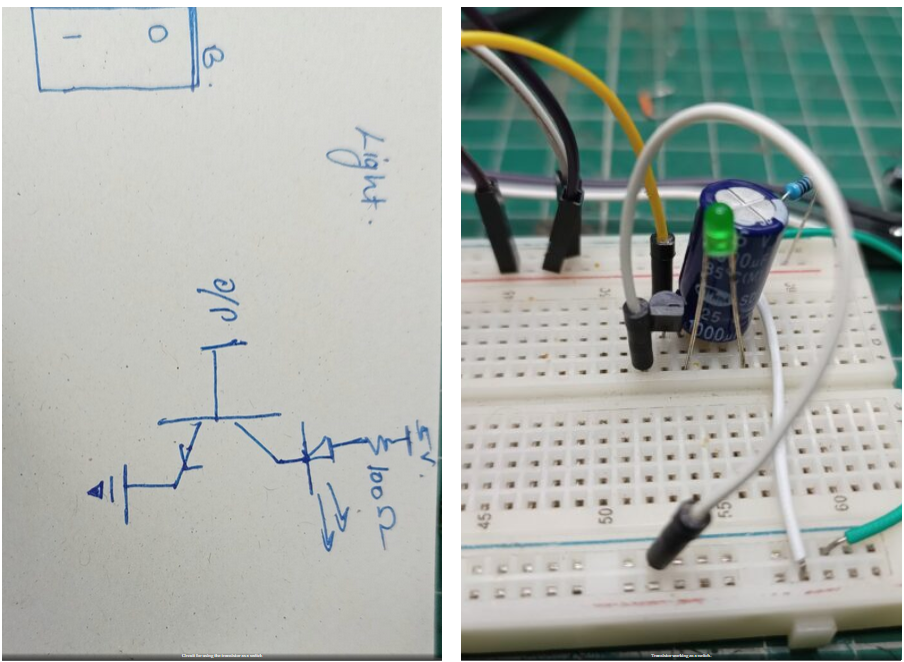

使用晶体管作为开关的电路


晶体管用作开关。

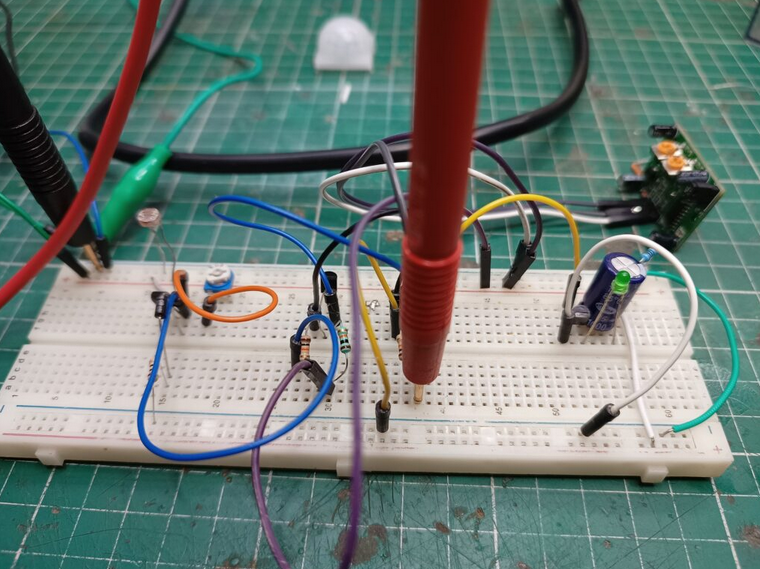

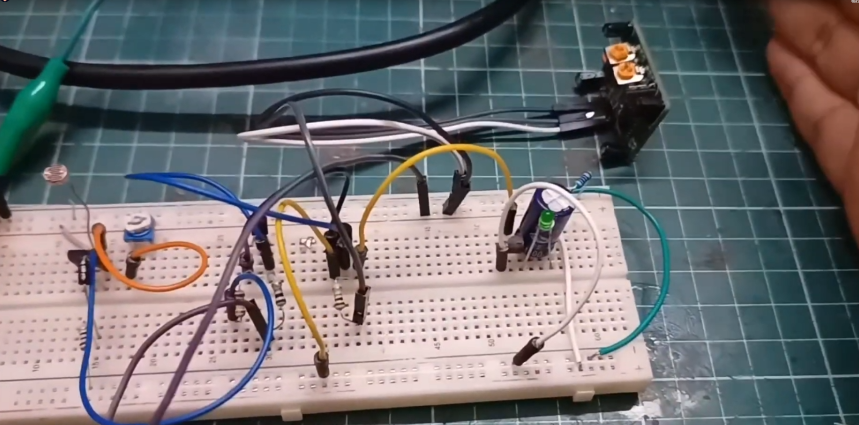

当所有这些部件连接在一起时,它会产生一种令人惊叹的运动检测灯,它只在黑暗中工作。我省略了太阳能电路和充电电路,因为实现它并不那么困难。然而,尝试纯晶体管而不是 MCU 的这个小挑战很不错。


必须注意的是,我用 1N4007 二极管替换了 LED,这样就不会亮起 2 个不同的灯。

当我检查电路的电流消耗时,当检测到光而 PIR 未感应到运动时,它消耗 0.86mA。当检测到光并且 PIR 检测到运动时,它消耗 1.01mA。当未检测到光并且 PIR 未感应到任何物体时,它消耗 0.96mA。当未检测到光并且 PIR 感应到运动时,它消耗 18mA(可能是因为光驱动电路消耗了一些电能)。我读取读数的视频如下。请随意发表自己的意见和决定。



有趣的是,Padauk应广科技单片机芯片的成本可能比所有这些芯片加起来还要低。然而,乐趣才是最重要的。逐高电子开发部提供具体的详细解决方案🙂



希望您在看这个时能像我一样开心地排除故障和构建它。。如果您有任何建议或疑问,请随时联系我们!
