应广编程器（Padauk Programmer）全解析：开源低成本MCU编程工具指南
本文详细介绍应广编程器的核心优势、版本迭代、硬件组成、使用方法及常见问题解决，助您快速掌握这款开源低成本MCU编程工具的应用。
什么是应广编程器（Padauk Programmer）？
应广编程器（Padauk Programmer）是一款专为应广（Padauk）低成本微控制器（MCU）设计的开源编程设备，支持通过USB接口对Padauk系列处理器进行程序烧录、调试与运行。
其硬件与软件完全开源，由Martti Paalanen和Matti Nummi于2020年启动开发，目前已进入稳定可用状态，成为嵌入式开发者入门低成本MCU的高性价比选择。
应广编程器核心优势与特点
1. 极致性价比，适配超低价MCU
应广处理器以3-12美分的单价著称，价格与引脚数量直接相关（引脚越少成本越低），非常适合低成本嵌入式项目（如物联网传感器、小家电控制、简易自动化设备等）。应广编程器作为配套工具，硬件成本低且开源，大幅降低了入门门槛。
2. 全开源生态，支持二次开发
- 硬件开源：电路图、PCB布局文件完全公开，可基于需求修改设计（如适配特殊连接器、优化供电电路等）。
- 软件开源：配套编程工具
easypdkprog基于开源协议发布，支持代码二次开发与功能扩展。 - 开源项目地址：Free PDK GitHub仓库
应广编程器版本迭代与发展
| 版本号 | 发布时间 | 核心改进 | 状态 |
|---|---|---|---|
| 1.0.1 | 2020年9月11日 | 首个稳定版本，完成量产系列 | 已量产，稳定可用 |
| 2.0.0 | 2021年1月17日 | 修正PA6/PA7信号交叉问题，优化元件选型 | 未量产，文件未经验证 |
注意：版本2.0.0目前仅提供设计文件，使用时需自行验证正确性，风险由用户承担。

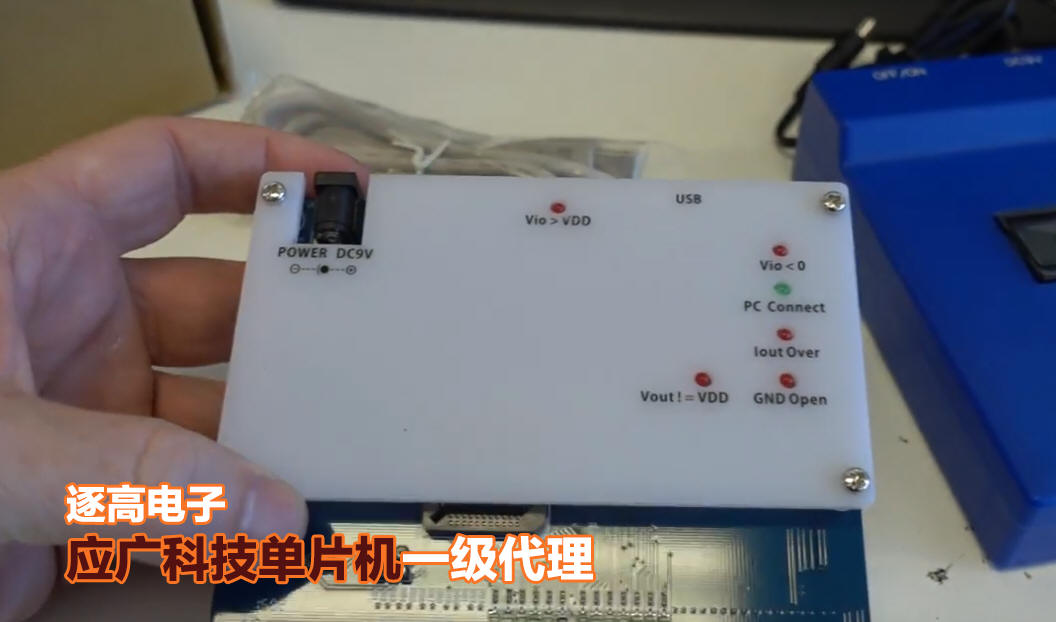

应广编程器硬件组成与细节
核心部件清单
应广编程器的硬件组件经过优化适配，确保低成本与可用性平衡，主要包括：

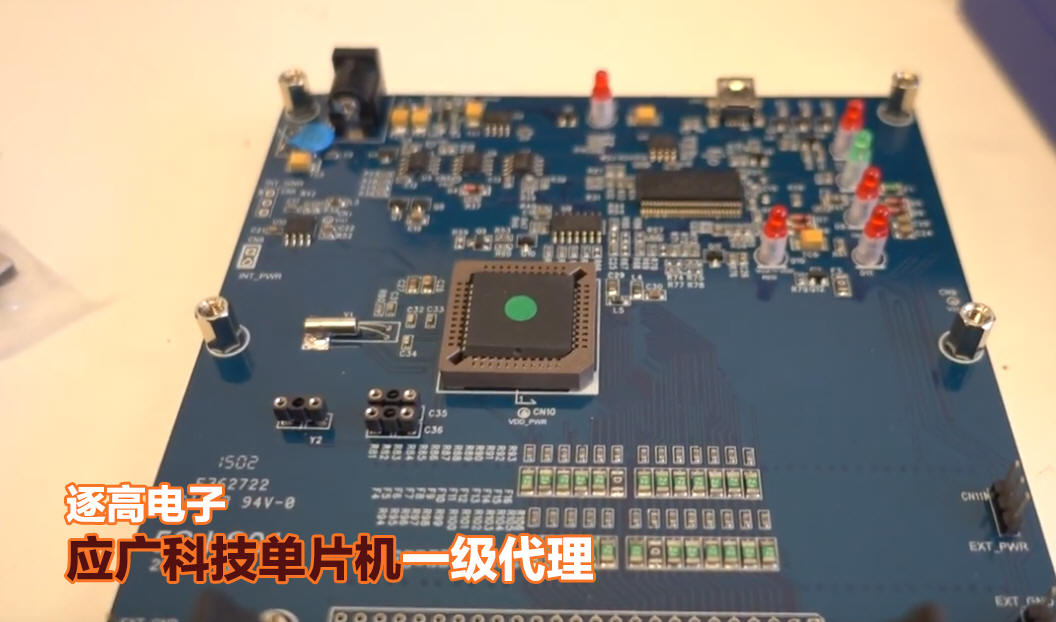

- 核心电路板：基于Free PDK设计修改，适配JLCPCB元件库。

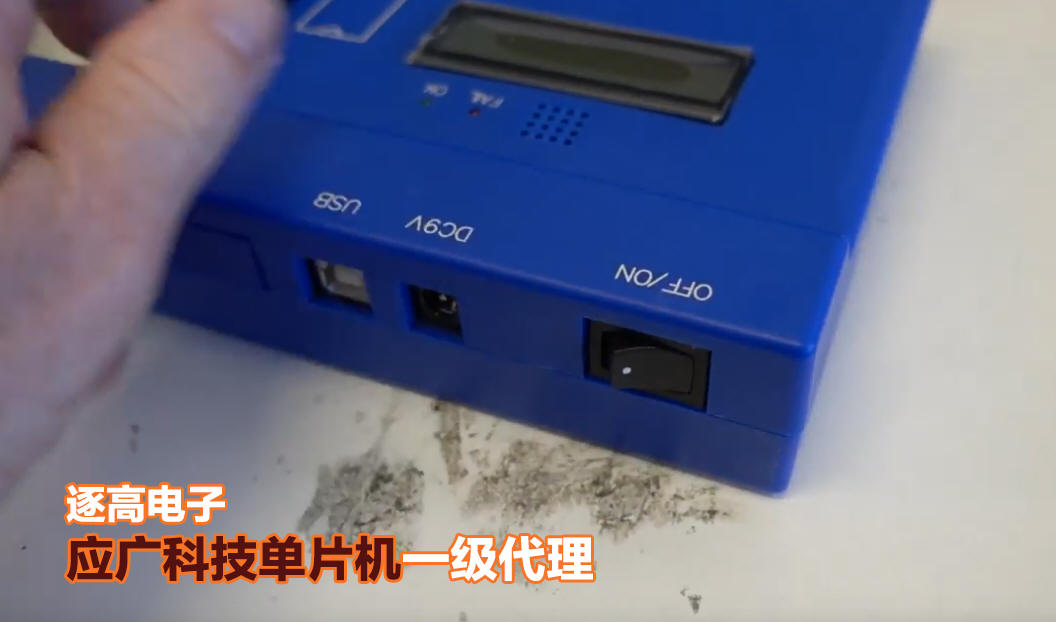

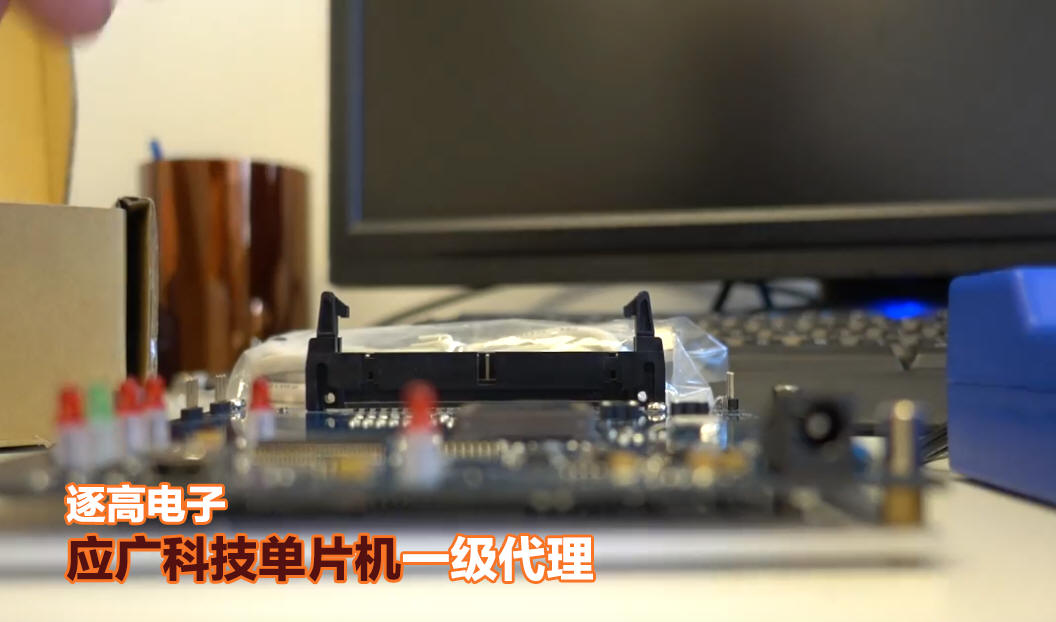

- 接口部件：USB mini B连接器（供电与数据传输）、16引脚/8引脚编程连接器、2x3引脚端子编程连接器。

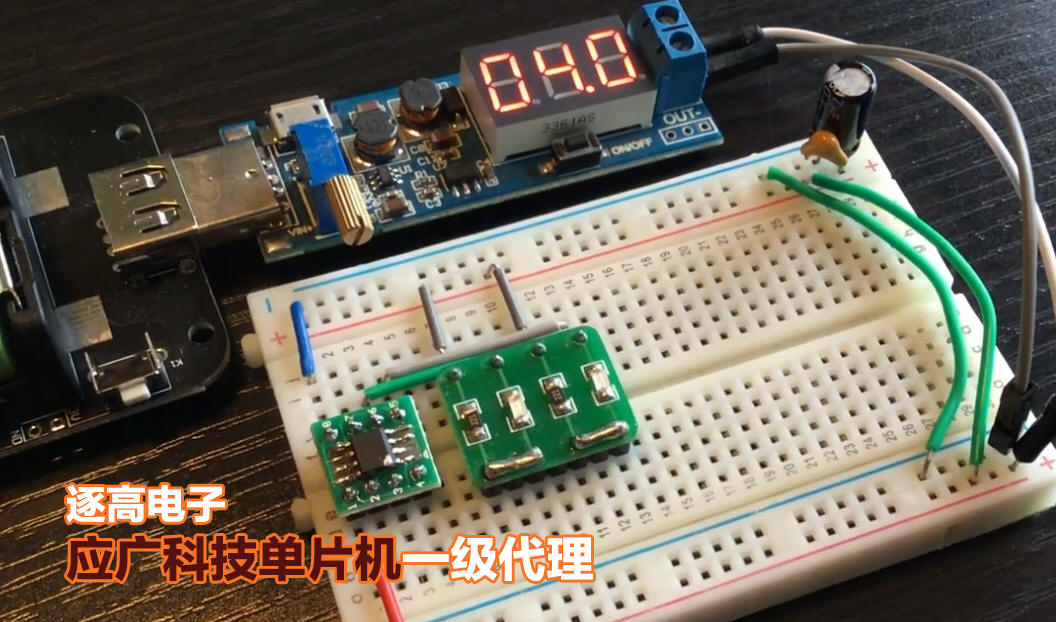

- 辅助工具：维修套件（用于修复硬件问题）、breakout板（含SOT23-6插座转换板，适配小型封装处理器）。
硬件设计亮点
- 贴片元件优化：将原始设计中的直插晶体振荡器改为贴片元件，提升稳定性与小型化适配。
- 供应链适配：元件选型优先采用JLCPCB可提供的型号，降低批量制作成本（JLCPCB支持PCB、元件采购与组装一站式服务）。
应广编程器准备与安装指南
前提条件
- 硬件支持：需准备应广编程器实体设备（可自行制作或采购），确保连接器、电路无物理损坏。
- 软件环境：
- 操作系统：支持Windows、Linux（推荐Ubuntu/Debian）、macOS。
- 驱动安装：Linux通常无需额外驱动，Windows需安装USB转串口驱动（如CH340驱动）。
- 工具获取：下载开源编程工具
easypdkprog，地址：Free PDK releases。
应广编程器使用教程（附实战命令）
基础操作流程
1. 硬件连接：

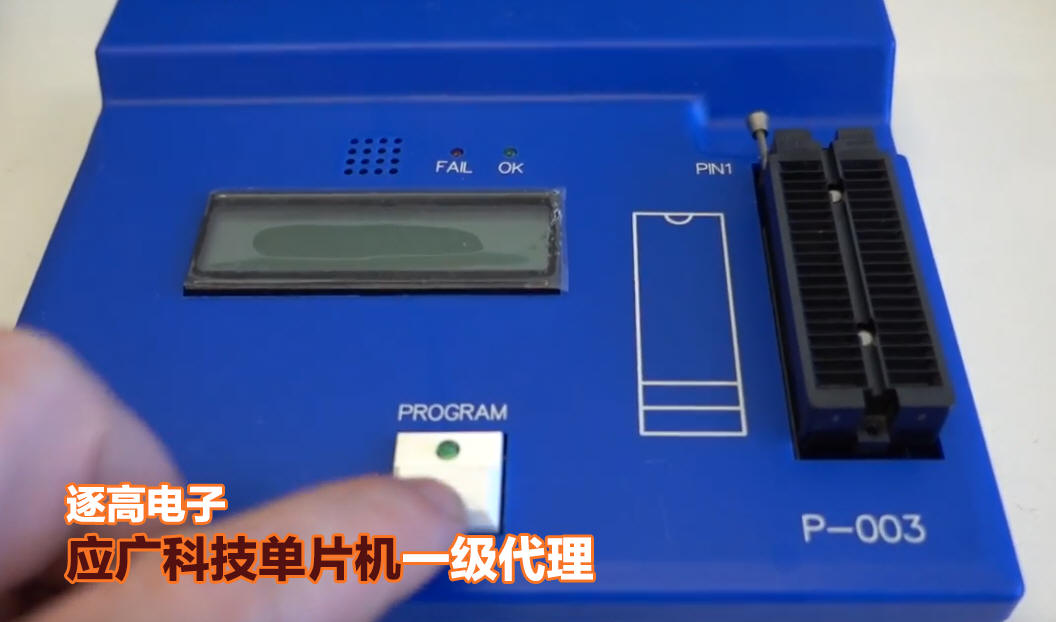

- 将处理器正确插入编程底座：USB连接器朝左，处理器编程引脚对准底座底部标记区域，1号引脚朝上（左侧）。
- 通过USB线将编程器连接至电脑，确保设备被系统识别（Linux可通过
ls /dev/ttyACM*查看端口）。
核心命令实战
| 功能需求 | 命令示例 | 说明 |
|---|---|---|
| 测试编程器连接 | ./easypdkprog -v probe |
验证编程器是否被识别，返回硬件/固件版本 |
| 读取处理器信息 | ./easypdkprog -v -n PFS154 probe |
识别处理器型号（如PFS154）与ICID |
| 烧录程序到处理器 | ./easypdkprog -v -n PFS154 write test.ihx |
擦除旧数据并写入新程序（支持.ihx格式） |
| 运行已烧录程序 | ./easypdkprog -v start |
启动处理器并输出运行日志（按Esc停止） |
| 查看帮助文档 | ./easypdkprog --help |
获取所有命令参数与功能说明 |
详细命令示例与响应解读
测试程序功能：
测试编程器运行状态：
编程设备未被识别：
编程设备被识别，但处理器未被识别：
编程设备和处理器均被识别：
运行"hello world"示例：
烧录"hello world"程序到PFS154处理器：
常见问题与故障排除
1. 编程器未被识别
排查步骤：
- 检查USB线是否完好，尝试更换端口或电脑。
- Linux用户确认用户组权限（添加当前用户到
dialout组：sudo usermod -aG dialout $USER）。 - Windows用户确认驱动安装正确，设备管理器中无黄色感叹号。
2. 处理器识别失败
可能原因：处理器引脚反插、底座接触氧化、处理器型号不支持。
解决方法：重新对齐引脚插入，用酒精清洁底座触点，确认处理器型号在支持列表中（如PFS154、PMS150C等）。
3. 烧录后程序无法运行
排查方向：检查程序文件格式（需为.ihx）、供电电压是否适配（默认5.0V，可通过-r参数调整）、是否跳过校准步骤（建议保留校准：--nocalibrate会导致时钟不准）。
应广编程器应用场景与拓展
典型适用场景
- 低成本嵌入式开发：物联网节点（温湿度传感器）、消费电子（小型玩具控制）、自动化设备（简易开关控制）。
- 开源硬件学习：适合学生、创客入门MCU编程，理解嵌入式系统原理。
进阶拓展
- 硬件定制：基于开源PCB文件修改设计，适配特殊封装处理器（如SOT23-6、SOP-8等）。
- 软件扩展：二次开发
easypdkprog，添加自定义功能（如批量烧录脚本、日志自动分析等）。
相关资源与参考链接
- 应广官网：http://www.padauk.com.tw/index_en.aspx（获取处理器数据手册）。
- 元件采购：深圳逐高电子（应广处理器一级代理商http://www.zicoic.com) 、JLCPCB（PCB与组装）、EasyEDA（电路设计工具）。
- 开源社区：Free PDK GitHub仓库（技术支持、问题反馈）。
通过本文的全面解析，相信你已对应广编程器的核心功能、使用方法与优势有了清晰了解。作为一款开源低成本的编程工具，它为开发者提供了探索低价MCU生态的便捷路径，无论是入门学习还是实际项目开发，都具备极高的实用价值。
