应广PMS120B项目中，万用表测得分压点电压正常，ADC读数却偏低、跳动，甚至切换通道后首个数据总是异常。问题未必来自12位ADC本身，也可能是信号源阻抗过高，内部保持电容在一个ADCLK采集窗口内来不及稳定。

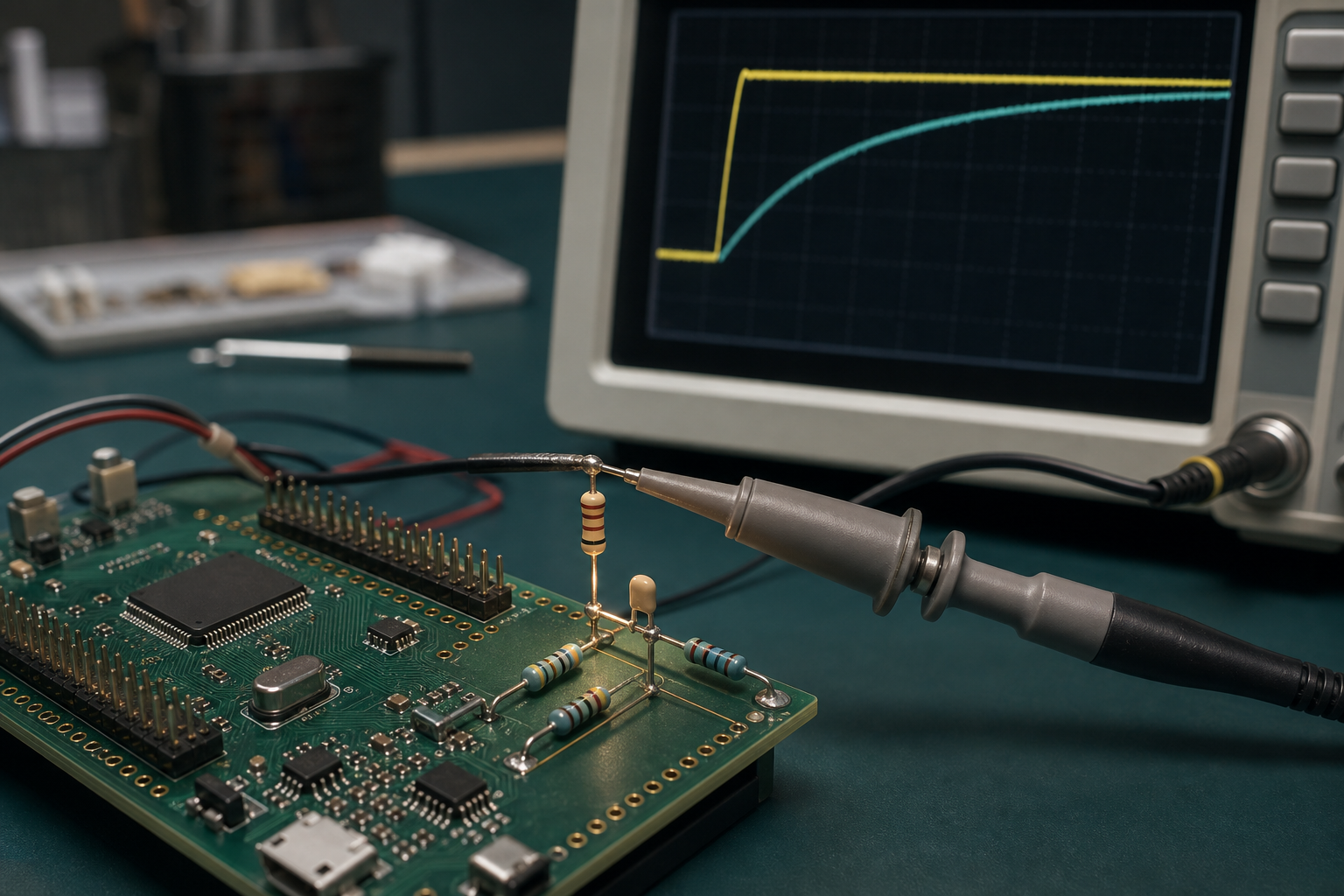

原创实拍风格场景图：相同目标电压下，低阻信号源与高阻信号源的建立速度不同。图片由AI生成，用于解释测试场景，不代表特定量产电路。

一、ADC输入阻抗很高，为什么仍会读错？

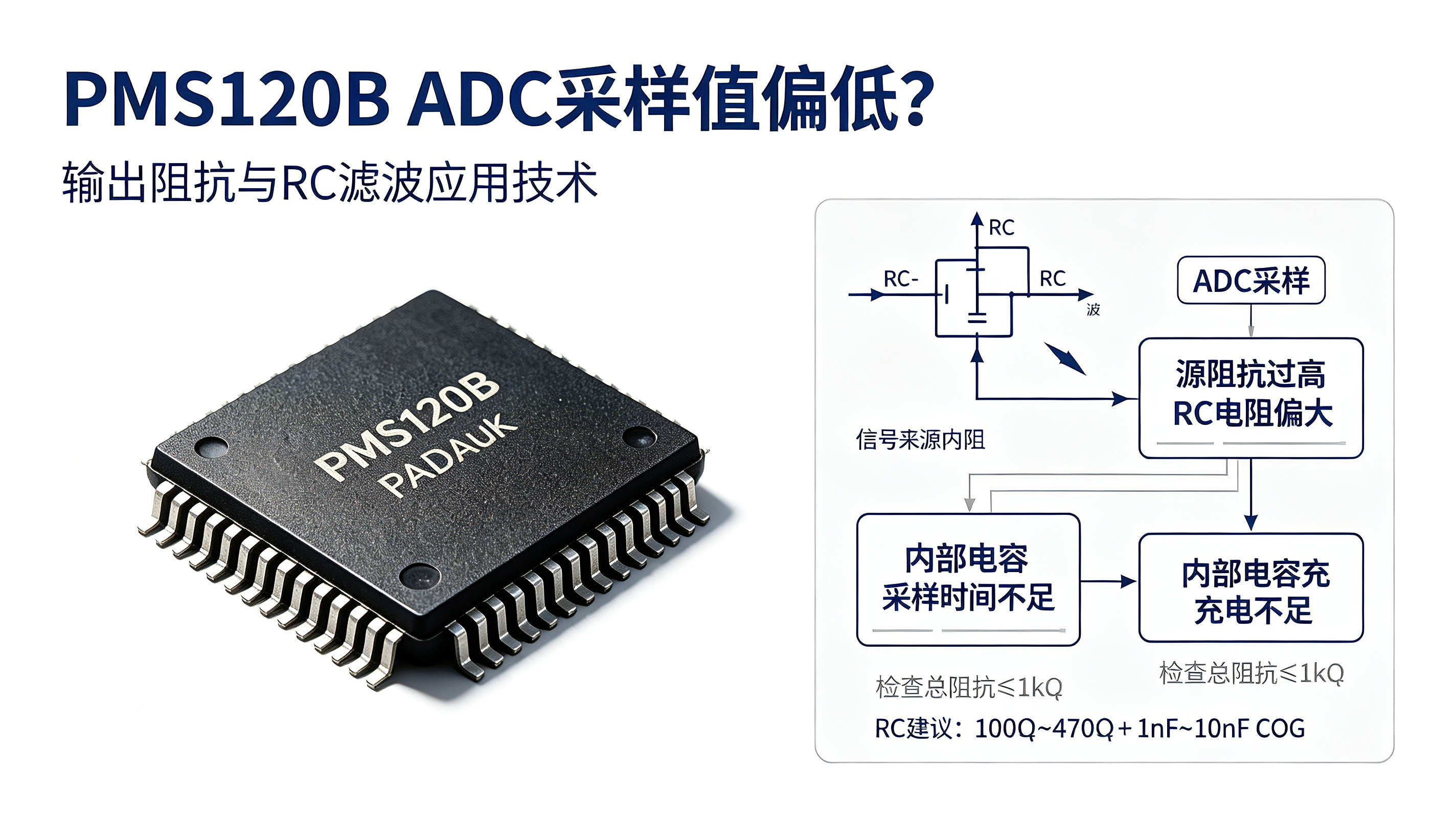

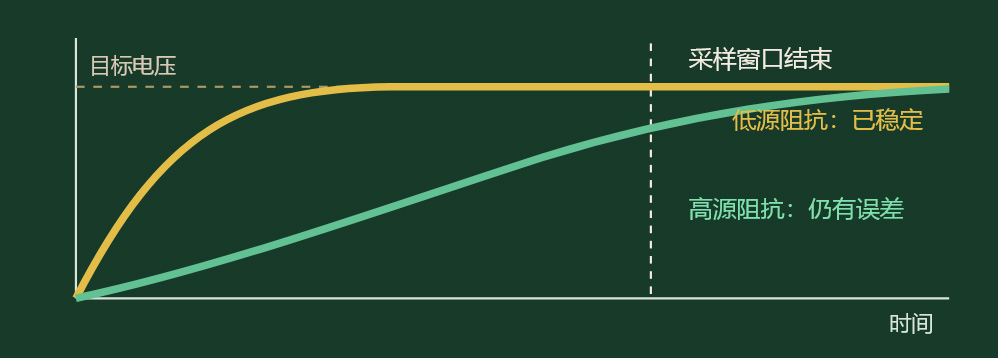

“ADC引脚输入阻抗很高，所以前级用多大的电阻都没关系”是常见误解。静态测量时，引脚漏电流可能很小；但ADC开始采样后，内部开关会把采样保持电容接到引脚。外部信号源需要在很短的采集时间内转移电荷，让电容电压逼近真实输入。

应广应用笔记PMC-APN001把这个过程抽象为 Rext + Rint 给约10pF内部电容充电。源阻抗越大，RC时间常数越长；如果采集窗口先结束，ADC锁住的就是尚未稳定的电压。典型表现包括：

• 输入电压上升时ADC结果偏低，下降时又可能偏高；
• 切换到电压差较大的通道后，首个样本带有上一通道“记忆”；
• 降低ADC时钟或增加等待时间后，读数明显接近万用表；
• 在ADC脚增加小电容后数据变稳，但响应速度随之变慢；
• 室温样机正常，全温度、低电压或批量器件上误差扩大。

二、把PMC-APN001公式变成可执行的设计门槛

对阶跃输入，采样电容的充电误差会按指数规律衰减。应用笔记用输入失真度Δ描述未充满的比例：

按10位精度估算，应用笔记取Δ小于0.001，近似得到 ln(1/Δ)≈6.9。当内部等效电容约10pF时，公式可简化为 R < T/(6.9C)。关键不在背公式，而在正确确定T、R和目标精度。

2.1 10位估算与12位保守设计要分开

PMC-APN001采用Δ≈1/2¹⁰得到6.9系数，适合复现原应用笔记的10位估算。如果项目把误差目标定为小于0.5LSB，更保守的系数应写成 ln(2^N+1)；12位目标时约为9.01。以1μs有效建立时间、10pF等效电容估算，总阻抗上限约11.1kΩ。考虑Rint、温度和器件偏差后，PMS120B规格书给出的外部源阻抗不超过10kΩ，正好提供了更可执行的设计边界。

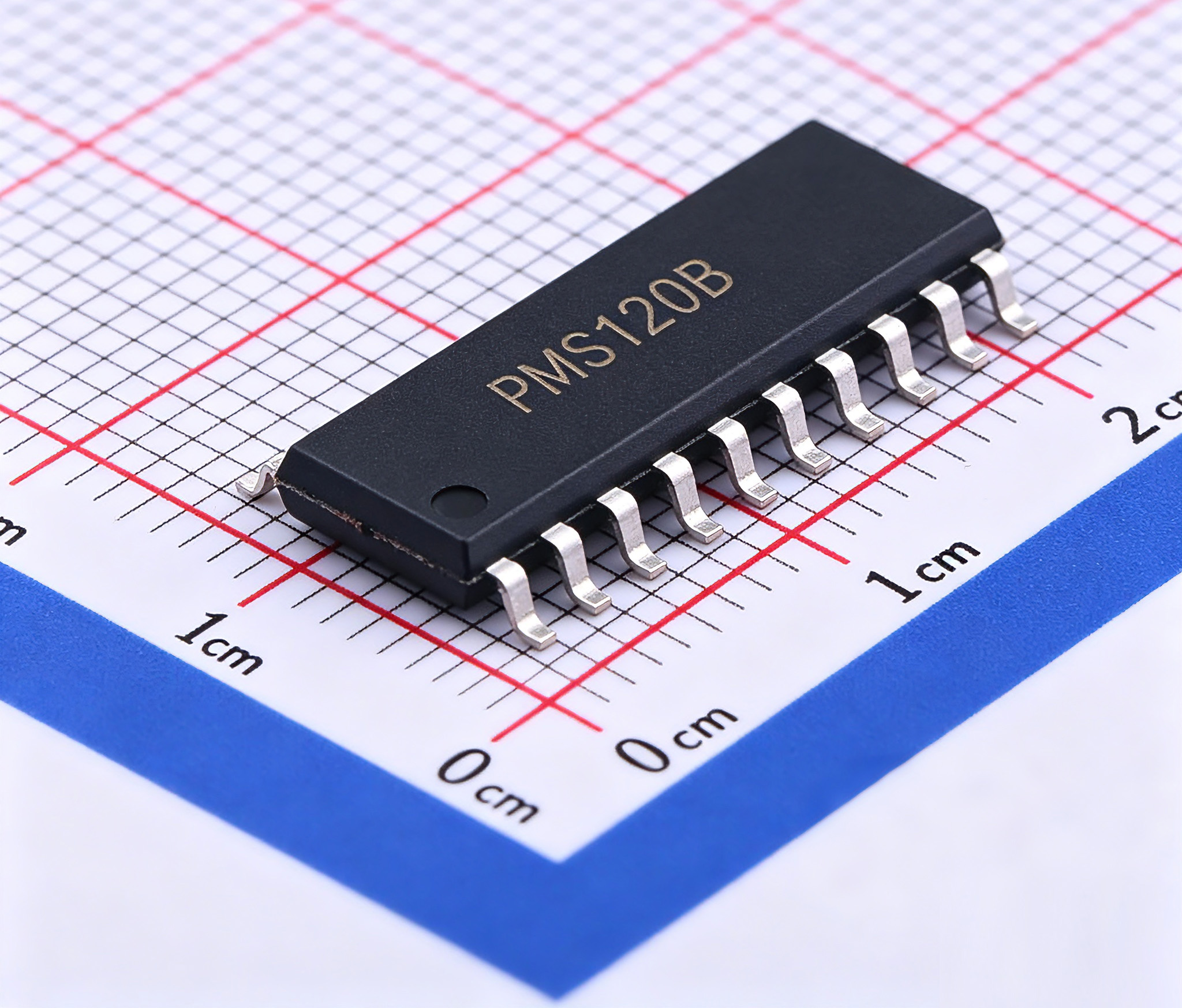

2.2 PMS120B ADC配置基线

三、Rext不是分压电阻相加，而是从ADC端看到的等效阻抗

计算电阻分压器时，很多人把上、下电阻直接相加，或者只拿上拉电阻作为源阻抗。这两种做法都不准确。把理想电压源短路后，从ADC节点向外看，分压网络的戴维南等效阻抗为：

电容不能直接并入直流戴维南电阻公式。对采样瞬间，它能在本地提供电荷；对真实输入变化，它又与RTH形成低通。设计时要分别检查“ADC内部小电容能否充满”和“外部大电容能否跟上被测信号”。

四、工程案例推演：24V风扇板为什么万用表正常、ADC却偏低？

假设一块24V直流风扇控制板需要监测18V至28V母线，ADC参考电压为3.3V，目标10位有效分辨率，ADC采样周期为2μs。电压结果用于欠压降档、堵转恢复和电源异常记录。首版硬件使用100kΩ/12kΩ分压，满量程28V对应3.00V，静态比例没有问题。

4.1 为什么这不是一个“几十个ADC码”的小问题？

以3.3V参考、PMS120B 12位转换计算，ADC端1LSB约0.806mV；经过约9.29倍分压换算，母线端每LSB约7.5mV。但“码值更细”不会自动消除模拟建立误差：若系统误差达到2%，28V母线仍可能偏差约0.56V，足以把稳定电源误判为欠压，使风扇反复降档、重启或触发故障记录。

4.2 仅更换电阻还不够，还要处理PWM噪声

风扇PWM边沿会通过电源、地和走线耦合到分压节点。若在ADC脚增加10nF电容，配合7.32kΩ等效源阻抗，外部时间常数约73μs，截止频率约2.17kHz。对25kHz PWM基波，一阶RC理论衰减约21dB；但母线突变需要更长时间才能反映到ADC。

4.3 量产版要按浪涌而不是正常电压定分压比

若设计输入只覆盖28V，36V浪涌会把68kΩ/8.2kΩ分压节点推到约3.87V，可能超过3.3V系统的安全范围。更稳健的首版可用100kΩ/8.2kΩ分压，并在ADC前串联1kΩ限流：28V对应约2.12V，36V对应约2.73V；分压网络RTH约7.58kΩ，加1kΩ后Rext约8.58kΩ，仍处于10kΩ建议范围内。上方100kΩ可拆成两个49.9kΩ，以分担浪涌电压和单颗电阻功耗。

五、100k NTC采样：低功耗设计最容易忽略的阻抗边界

100k NTC配100k上拉电阻，在25℃附近的戴维南等效阻抗约为50kΩ。它对低功耗温度检测很常见，但在PMS120B建议的2μs ADCLK条件下明显高于10kΩ源阻抗边界。直接切换通道后立即转换，可能得到偏差或通道记忆。

更合理的两种路径

• 慢信号路径：在ADC节点增加10nF电容。50kΩ与10nF形成0.5ms时间常数；按PMC-APN001的10位估算等待6.9τ约需3.45ms，按12位0.5LSB保守目标等待9.01τ约需4.51ms。温度每秒采样一次时，这个量级通常可接受。
• 快速或多通道路径：保留高阻NTC网络以降低功耗，在其后增加低偏置、轨到轨、能稳定驱动电容负载的运放缓冲。ADC看到低输出阻抗，但要增加BOM、静态电流和运放误差预算。

六、四种解决方案怎样取舍？

工程上更有效的顺序是：先确认规格书的采集时间和推荐源阻抗，再计算最坏RTH；如果超限，优先判断能否延长采集时间，其次在响应速度允许时加电容，最后才用运放。盲目堆器件会把一个阻抗问题变成稳定性、功耗和启动时序问题。

6.1 不同应广单片机应用的前端检查重点

七、多通道ADC核心代码：把建立时间写进调度

硬件满足条件后，软件仍要正确配置PMS120B的模拟引脚、ADCLK和结果寄存器，并给通道切换留出建立时间。下面的代码沿用PMS120B规格书中的寄存器与宏写法，以PB3采母线、PB2采NTC为例。

#define ADC_FILTER_SAMPLES  5

void AdcInit(void)
{
    PBC    = 0B_XXXX_0000;  /* PB0~PB3设为输入 */
    PBPH   = 0B_XXXX_0000;  /* 关闭弱上拉 */
    PBPL   = 0B_XXXX_0000;  /* 关闭弱下拉 */
    PBDIER = 0B_XXXX_0000;  /* 关闭数字输入缓冲 */

    $ ADCM /16;             /* Fsys=8MHz时，ADCLK=2us */
    $ ADCRGC VDD;           /* 示例参考电压；量产按量程选择 */
}

WORD AdcReadPB3Once(void)   /* PB3：24V母线 */
{
    WORD data;

    $ ADCC Enable, PB3;
    delay_us(8);            /* 连续供电且节点已稳定时的通道建立 */
    AD_START = 1;
    while (!AD_DONE) NULL;

    data$1 = ADCRH;
    data$0 = ADCRL;
    return data >> 4;       /* 右移得到12位结果 */
}

WORD AdcReadPB2Once(void)   /* PB2：NTC */
{
    WORD data;

    $ ADCC Enable, PB2;
    delay_us(8);
    AD_START = 1;
    while (!AD_DONE) NULL;

    data$1 = ADCRH;
    data$0 = ADCRL;
    return data >> 4;
}

WORD ReadNtcPowered(void)
{
    WORD v[ADC_FILTER_SAMPLES];
    BYTE i;

    NTC_POWER = 1;
    delay_ms(5);              /* 50kΩ×10nF，按12位目标取约4.51ms */

    (void)AdcReadPB2Once();   /* 丢弃切换后的首样 */
    for (i = 0; i < ADC_FILTER_SAMPLES; ++i) {
        v[i] = AdcReadPB2Once();
    }

    NTC_POWER = 0;
    sort5_word(v);            /* 项目需实现固定5点排序 */
    return v[2];              /* 中值只抑制离群点 */
}

代码能解决什么，不能解决什么？

• 丢弃首样可降低通道切换残留，但会增加转换时间和功耗；
• 中值滤波能去除少量尖峰，不能修正每次都偏低的固定建立误差；
• 标定能补偿可重复的增益/偏置误差，不能覆盖温漂、漏电和随机耦合；
• 阈值回差能防止状态抖动，但不能把错误的模拟前端变正确。

八、量产前验证：不要只在室温看一个稳定数字

1. 做阻抗对照：保持输入电压不变，分别用低阻源和目标高阻源驱动ADC；若结果随源阻抗变化，先查采集窗口。
2. 做时间扫描：逐步增加通道切换后的等待时间，绘制ADC码值与等待时间曲线，寻找真正的稳定区。
3. 做阶跃测试：在量程低端与高端之间切换，观察首样、第二样和稳态值，确认通道记忆与响应延迟。
4. 做噪声同步：覆盖风扇PWM的最小、最大和中间占空比，对比异步采样与固定相位采样的峰峰值。
5. 做环境极限：覆盖供电上下限、目标温度范围、传感器阻值极限、板面潮湿与器件容差。
6. 做故障注入：模拟分压开路、对地短路、ADC饱和、参考电压异常和运放未上电，检查系统是否进入安全状态。

九、真正的用户价值：不是ADC数字更漂亮，而是整机行为更可信

输出阻抗看起来只是一个模拟前端参数，最终却会穿过整条产品价值链：

如果源阻抗设计错误，失效代价不止是一组ADC码偏差，还可能包括错误保护、风扇频繁重启、售后误判、返板改阻值和批量校准时间。前期多做一次RTH计算和阶跃测试，往往比后期增加软件补丁更便宜。
