MCU LVR 是什么?应广单片机低电压复位设置与 Under_20mS_VDD_Ok 详解

整理编辑:逐高电子技术开发部 / 日期:2026-10-10

LVR(Low Voltage Reset,低电压复位)用于在 MCU 供电电压低于可靠工作范围时触发复位, 避免芯片在电压不足的情况下继续高速执行程序。对于 PADAUK MCU,LVR 不应被当成一个孤立参数: 它需要结合 SYSCLK、VDD 实际上升时间以及 Under_20mS_VDD_Ok 一起判断。

如果系统频率较高,却把 LVR 设得过低,VDD 已经低于该频率需要的可靠工作电压时, MCU 仍可能尚未复位,从而增加异常执行或停机风险。若电源属于缓慢上电,更应该优先保证启动阶段的电压与时钟匹配,而不是单纯追求最低 LVR。

文章目录

  1. LVR 是什么?
  2. PADAUK MCU 为什么需要 LVR?
  3. LVR 与 SYSCLK 有什么关系?
  4. 为什么出现 LVD is too low?
  5. Under_20mS_VDD_Ok 是什么意思?
  6. 快速上电如何设置?
  7. 缓慢上电如何设置?
  8. 为什么缓慢上电建议先使用 ILRC?
  9. PADAUK IDE 在哪里修改 LVR?
  10. 降低 LVR 会改变程序运行吗?
  11. 常见错误配置
  12. LVR、SYSCLK 与 VDD 配置对照
  13. 工程设计建议
  14. 常见问题 FAQ

LVR 是什么?

LVR 是 Low Voltage Reset 的缩写,中文通常称为“低电压复位”。 它的作用不是提高电源电压,也不是改变程序执行速度,而是在供电电压下降到设定阈值附近时, 让 MCU 进入复位状态,避免芯片继续在不可靠的电压区域执行指令。

对 MCU 来说,“仍然有电”并不等于“仍然能够可靠运行”。当系统时钟频率较高时, 处理器对供电条件的要求通常也更严格。因此,LVR 的核心价值是给 MCU 划出一个更明确的低压退出边界。

PADAUK MCU 为什么需要 LVR?

在 PADAUK PMC、PMS 系列 MCU 的应用中,LVR 用来约束低电压条件下的运行边界。 如果电源跌落或上电过程尚未稳定,而 MCU 已经开始以较高速度运行,程序可能进入不可靠状态。

因此,设置 LVR 的目标并不是“越低越好”,而是让复位阈值与实际工作频率、电源特性和产品启动过程相匹配。 对量产产品而言,这比单纯扩大标称工作电压范围更重要。

LVR 与 SYSCLK 有什么关系?

PADAUK 原厂应用说明指出,LVR 必须配合 SYSCLK 的频率设定:执行速度越高, 对低压工作条件越敏感,LVR 通常也需要设在更安全的等级。

IDE 会检查 SYSCLK 与 LVR 的组合,是为了防止开发者把复位电压设得太低。 如果 VDD 已经低于当前系统频率所需的最低可靠工作电压,而 LVR 还没有动作, MCU 可能继续运行并出现异常。

图 1:SYSCLK 越高,对最低可靠工作电压的要求通常越严格

工程重点: 不要只问“这颗 MCU 最低能设多少 LVR”,应该问“在当前 SYSCLK、真实 VDD 波动和启动条件下,这个 LVR 是否仍有足够余量”。

为什么会出现 “LVD is too low”?

当 PADAUK IDE 判断当前低电压检测/复位设置与系统时钟不匹配时,编译阶段可能出现 LVD is too low 一类提示。它反映的是:当前选择的低电压阈值可能不足以覆盖该 SYSCLK 所需的可靠工作区域。

可以通过编译指令关闭 IDE 对这项关系的检查:

#pragma disable check_lvd

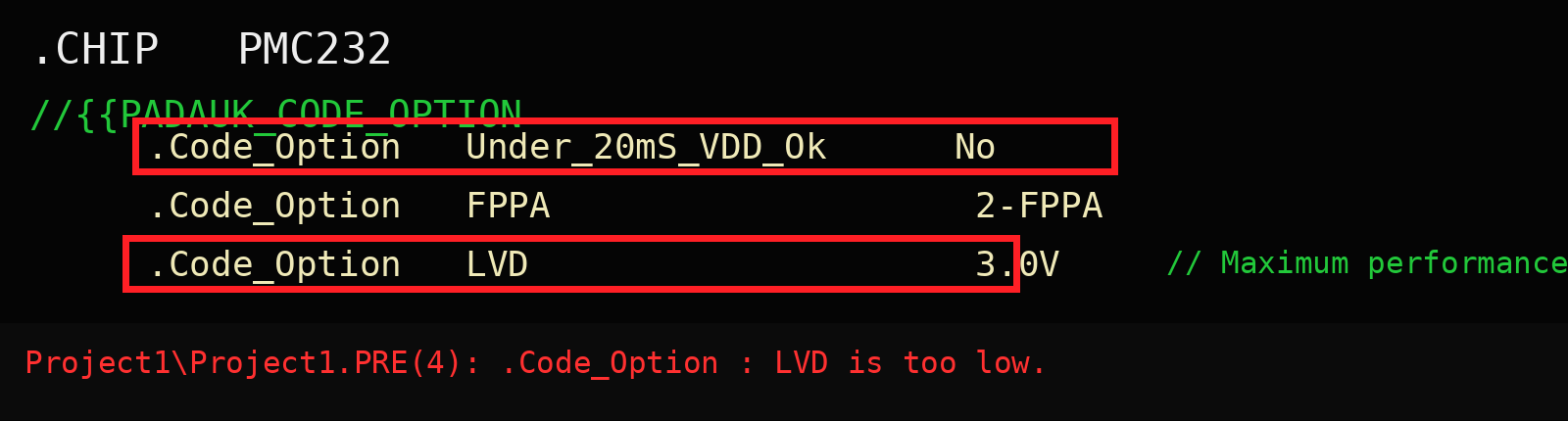

图 2:IDE 提示 LVD is too low 时,应先检查 LVR 与 SYSCLK 组合

但这只是关闭编译器检查,并不会降低芯片本身在该频率下所需的工作电压。 如果只是为了“让编译通过”而关闭检查,却没有重新验证电源与频率条件,就可能把风险从编译阶段转移到产品现场。

Under_20mS_VDD_Ok 是什么意思?

Under_20mS_VDD_Ok 是 PADAUK Code Option 中与上电速度有关的选项。 它的判断关键不是“想不想使用更低 LVR”,而是实际电源是否能在约 20 ms 内快速达到正常工作电压。

图 3:VDD 是否能在约 20 ms 内建立,是 Under_20mS_VDD_Ok 的判断关键

当 VDD 能够快速建立时,可以把该选项设为 YES,原厂说明允许 LVR 再向下调整一级。 如果上电较慢,例如部分 AC 阻容式降压电源,则应设为 NO,并使用更合适的 LVR,避免 MCU 在低压阶段就高速启动。

VDD 在 20 ms 内快速上电时,LVR 应该如何设置?

如果通过示波器或电源设计数据确认 VDD 能够在 20 ms 内进入正常工作范围, 可以在 Code Option 中将:

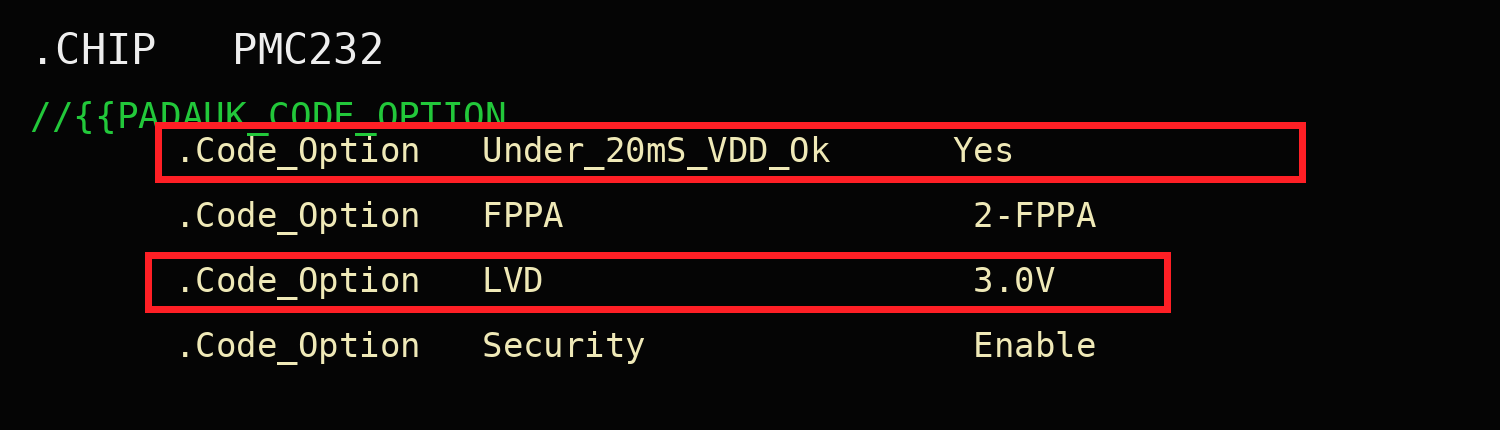

Under_20mS_VDD_Ok = YES

在满足这一前提后,再根据芯片、SYSCLK 和目标工作电压选择合适的 LVR 等级。 这里的顺序很重要:应先证明电源确实快速稳定,再利用该选项,而不是先为了降低 LVR 去勾选 YES。

缓慢上电时应该如何设置 LVR?

当 VDD 上升过程明显较慢时,应更加保守地设置 LVR。 原厂文档以 AC 阻容式降压为例:这类电源可能需要更长时间才能建立到正常工作电压, 因此应避免 MCU 在低压区域提前进入高速运行。

这种情况下,建议:

  • 将 Under_20mS_VDD_Ok 设置为 NO;
  • 根据 SYSCLK 选择足够安全的 LVR 等级;
  • 必要时让 MCU 在启动初期先以较低速时钟运行;
  • 等 VDD 稳定后,再切换到目标高速时钟。

为什么缓慢上电建议先使用 ILRC?

对缓慢上电系统,一个比“继续降低 LVR”更合理的方案,是把启动过程分成两个阶段: 上电初期先运行 ILRC,等电源稳定后,再切换到 IHRC/n。

原厂应用说明展示的思路可整理为:

.ADJUST_IC SYSCLK=ILRC, ...;
...
.delay nnn;          // 按实际电源建立时间调整
...
CLKMD = 0x34;        // 示例:切换到 IHRC/2
ILRC 启动 → 等待 VDD 稳定 → 切换 IHRC/n 流程图

图 4:缓慢上电时,先低速启动、再切换高速时钟的工程思路

这段代码的工程意义不是固定照抄延时值,而是让“时钟提升”发生在 VDD 已经稳定之后。 .delay nnn 应依据实际电源曲线和产品测试结果确定。

PADAUK IDE 在哪里修改 LVR?

根据 PMC-APN007,LVR 可以通过 PADAUK IDE 的菜单进入 Code Option 修改。 原厂文档给出的操作路径为:

执行 → 程序参数 → Code Option

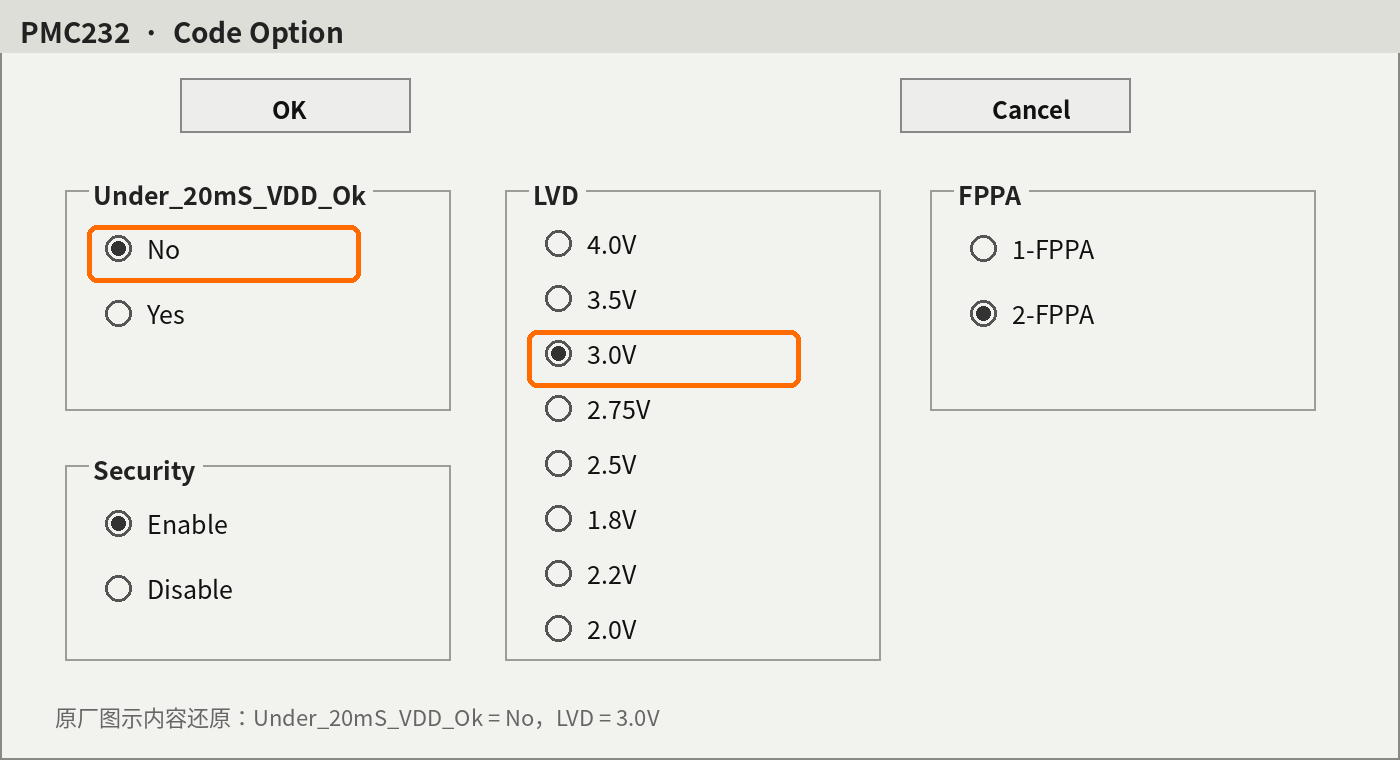

PADAUK IDE Code Option 界面,LVR 与 Under_20mS_VDD_Ok 设置位置

图 5:在 Code Option 中选择 LVR,并设置 Under_20mS_VDD_Ok

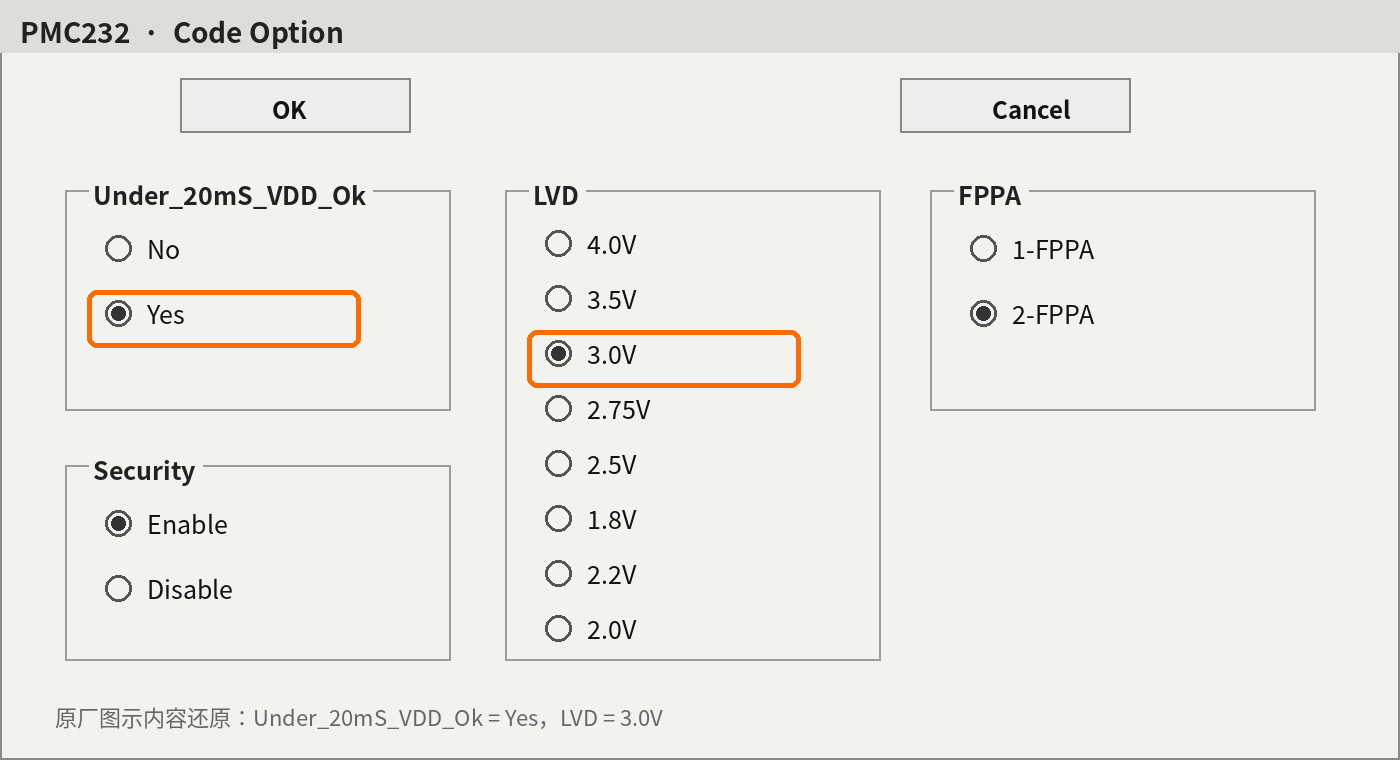

在这里可以选择应用需要的 LVR。如果电源确实能在 20 ms 内快速稳定, 也可以在同一配置区域将 Under_20mS_VDD_Ok 设为 Yes, 再根据允许范围选择更低一级的 LVR。

降低 LVR 会改变程序运行吗?

不会。修改 LVR 主要改变的是 MCU 的低电压检测/复位阈值, 并不会直接改变程序逻辑,也不会因为 LVR 变低就自动降低或提高 SYSCLK。

但“程序逻辑不变”并不代表“系统风险不变”。如果把 LVR 设得低于当前频率所需的安全范围, MCU 可能在不可靠电压下继续执行相同程序,这正是需要避免的情况。

PADAUK LVR 常见错误配置

1. 为了扩大低压范围,一味把 LVR 调低

LVR 不是“越低越先进”的参数。它必须与 SYSCLK 和实际供电条件匹配。

2. 看到 LVD is too low 就直接关闭检查

#pragma disable check_lvd 只能关闭 IDE 检查,不能改变芯片的真实工作边界。

3. 没有测 VDD 上升时间就设置 Under_20mS_VDD_Ok = YES

是否选择 YES,应建立在实际电源能快速进入正常工作电压的证据上,而不是为了获得更低一级 LVR。

4. 缓慢上电时,一上电就切到高速时钟

对慢上电应用,更稳妥的策略通常是先低速启动,等 VDD 稳定后再切换到目标高速时钟。

LVR、SYSCLK 与 VDD 配置对照表

应用条件 Under_20mS_VDD_Ok LVR 思路 时钟策略 主要风险
VDD 快速建立,20 ms 内进入正常工作范围 YES 在芯片与 SYSCLK 允许范围内,可考虑更低一级 LVR 可按正常启动流程配置 必须确认真实上电曲线确实满足条件
VDD 缓慢上升 NO 采用更保守的 LVR 优先低速启动,稳定后再提速 低压阶段高速执行导致误动作
SYSCLK 较高 按真实电源条件决定 不能为了低电压范围随意下调 确认高频工作电压裕量 VDD 低于高频可靠工作要求但尚未复位
IDE 出现 LVD is too low 重新检查 先检查 LVR 与 SYSCLK 组合 必要时调整频率或启动策略 只关闭检查而未验证硬件条件

工程设计建议:不要只看 LVR 数字

设计 PADAUK MCU 的低电压复位时,可以把问题简化成三个彼此关联的参数: SYSCLK、VDD 上升/下降特性、LVR 阈值。

一个更可靠的验证流程是:先确认目标 SYSCLK;再测量真实板卡的 VDD 上电曲线和最低供电条件; 然后选择能够覆盖可靠工作区间的 LVR;最后在冷启动、慢上电、快速断电重启和电源波动条件下做实际测试。

如果产品使用特殊电源结构、较大储能电容、AC 阻容降压或启动时间不确定, 应重点验证“MCU 什么时候开始高速运行”,而不仅仅是记录静态工作电压。

常见问题 FAQ

MCU LVR 是什么?

LVR 是 Low Voltage Reset(低电压复位)。当 MCU 的供电电压下降到设定阈值附近时, LVR 用于触发复位,避免芯片继续在不可靠的低压区域执行程序。

PADAUK LVR 应该设置得越低越好吗?

不是。LVR 必须结合 SYSCLK 和实际 VDD 条件设置。系统频率越高,越需要关注最低可靠工作电压。 把 LVR 设得过低,可能导致 MCU 在电压已经不足时仍未复位。

“LVD is too low” 是什么意思?

它通常表示 IDE 判断当前低电压设置与 SYSCLK 不匹配。应优先检查 LVR、系统频率和供电条件, 而不是只通过关闭检查来消除提示。

Under_20mS_VDD_Ok 应该设置 YES 还是 NO?

如果实际 VDD 可以在约 20 ms 内快速进入正常工作范围,可根据原厂规则考虑设置为 YES; 如果上电较慢,则应设置为 NO,并采用更稳妥的 LVR 和启动策略。

降低 LVR 会影响程序执行速度吗?

LVR 本身不会改变程序执行速度或代码逻辑。它改变的是低电压检测/复位阈值。 但如果阈值设置过低,可能间接导致 MCU 在不可靠电压下继续高速运行。

缓慢上电为什么建议先使用 ILRC?

先以较低速时钟运行,可以降低 MCU 在电源尚未稳定时进入高速工作状态的风险。 等 VDD 稳定后,再切换到 IHRC/n,是更容易控制启动可靠性的工程方案。

参考资料

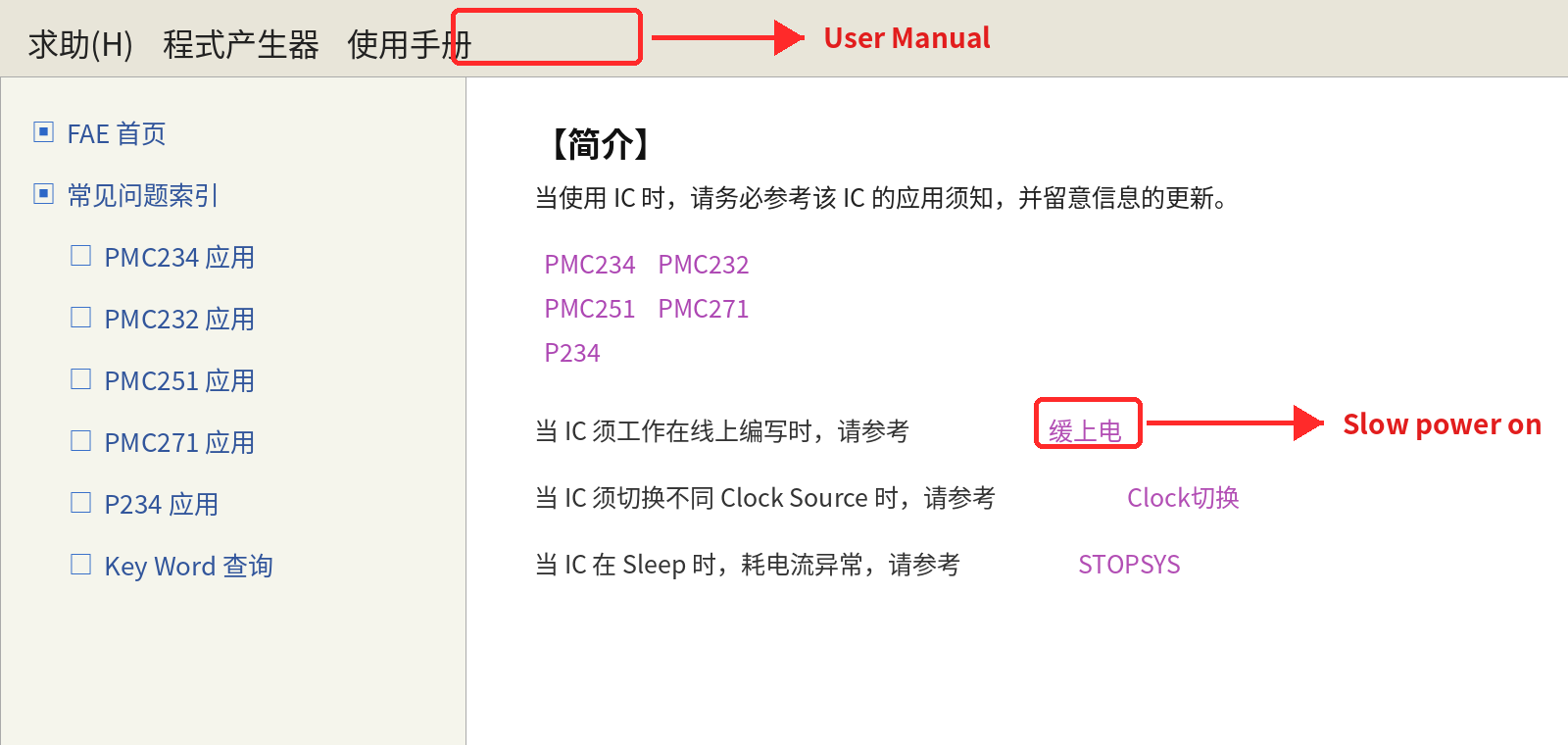

本文技术依据来自 PADAUK 官方应用说明 PMC-APN007《设置 LVR 时的使用需知》, 适用范围为原文标注的 PMC 及 PMS 系列单片机。本文重新组织了说明顺序,并加入面向工程应用的解释与排查逻辑。

官方 PDF: PMC-APN007 设置 LVR 时的使用需知
