摘要：大多数最便宜的微控制器都是由来自中国或台湾的相当不知名的公司制造的。 Padauk 的 PMS150C 就是其中之一。
本文档展示了有关该应广单片机MCU 的不同方面，包括其特性、如何使用它以及在这一廉价硬件中实现的一个代码示例。
一、简介
应广科技有限公司是一家成立于2005年2月的企业，公司以单片机开发为核心，拥有自己的IP和开发系统（IDE/ICE），同样，烧录器也是自主研发的 确保他们的整个技术都可以完全掌握。 Padauk 扩展了许多系列高效微控制器，在 ESD 和 EFT 设备上具有良好的性能。 产品应用领域包括互动智能玩具、遥控电器、智能家电、工业级芯片和高效无刷直流电机。该公司拥有完整的微控制器产品线，型号为PMS15。
二. 设备特点。
A、系统特点。
PMSC150C 拥有 1kW 开放电信平台程序存储器和 64 字节 RAM。 包括 1 个硬件 16 位定时器、1 个带 PWM 发生器的硬件 8 位定时器和 1 个通用比较器。 该器件支持快速唤醒。 该芯片有 6 个输入/输出引脚，具有可选的驱动/灌电流和上拉电阻。 该器件的时钟源由内部高 RC 振荡器和内部低 RC 振荡器组成。 同样，低压释放也有八个级别：4、3.5、3、2.75、2.5、2.2、2.0 和 1.8 伏。
最后，PMSC150C 有一个外部中断引脚。 B. CPU 特点 CPU 的特点是一种处理单元工作模式，具有 79 条强大的指令（其中大部分是一次性执行周期）。 该器件通过可编程堆栈指针和可调节堆栈级别进行计数。 一个重要的细节是所有数据存储器都可用作索引指针。
谈到IO空间和内存空间，值得注意的是它们是相互独立的。

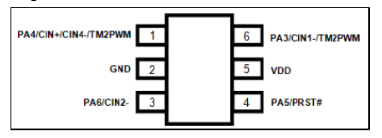

图1所示。PMSC150C图
D.直流/交流特性。单片机的极限工作电压为2.0 v和5.5V，典型工作电流为0.3mA。其他重要的细节在表中显示。
表1 .直流/交流特性
|
Parameter |
Value |
|
Power On Reset Voltage |
1.96V |
|
Input Voltage |
0.3 V,Vdd+0.3 V |
|
Pull-high resistance |
100 kOhm at 5V and 220 kOhm at3.3V |
|
Interrupt Pulse Width |
30 ns |
|
Frequency of IHRC |
16 MHz |
|
Frequency ofILRC |
16 MHz |
|
RAM data detention voltage |
1.5V |
|
Operating Temperature |
20 to 70℃ |
如何使用pmsc150c你只需要给芯片写一次代码就可以了
使用Padauk的官方微程序与官方的IDE(集成开发环境)的同一家公司(免费软件)。
首先要做的是创建一个新的项目文件和
在代码的第一行输入MCU型号。IDE自动检测更改并配置设备对应的库。下一步是写作代码按照我们想要的函数来写
在单片机中实现。之后，必须保存.PDK文件在一个确定的文件夹中，我们指定为准备在微编程器上实现

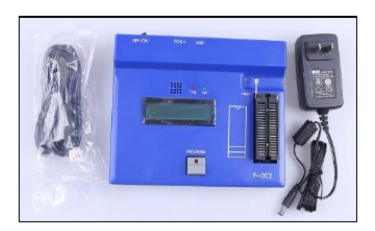

Padauk的官方微程序员。逐高电子技术部整理编辑
设备必须打开并插入PC上的某个USB端口。在IDE仍然打开的计算机中，必须在执行菜单中选择OTP Writer选项，
然后屏幕上会出现一个界面。在该窗口中，加载了最近保存的. pdk文件，时钟配置为16 MHz。
程序本身坚持这样一个事实，即我们必须根据微控制器的引脚数(在这种情况下，它必须放置在六引脚配置中)检查位于微编程器后面的跳线的正确连接。
下一步是将PMS150C放置在OTP Writer窗口中分配的端口中。
最后，选择Blank Check按钮，必须通过观察微编程器的LCD屏幕，并在同一OTP Writer窗口的右上角显示“通过”字样来验证该过程是否正确运行。
在完成前面的指令之后，微控制器必须准备好根据写在其存储器中的代码工作。

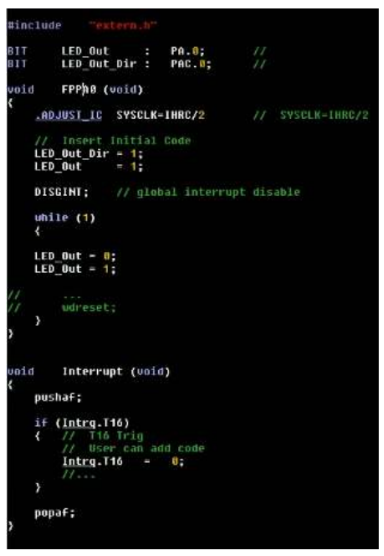

在pms150c中实现的示例代码。下面的代码是在Padauk的官方IDE中编写的，用于闪烁LED。

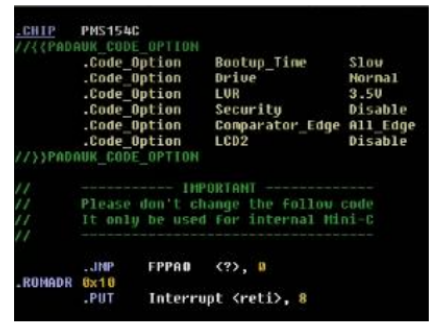

在实现过程中，利用IDE软件生成。pdk文件，将。c文件和。pre文件综合起来，准备在PSM150C中写入。
三、结论
PMS150C虽然价值低，功能明显不足，但在低成本、低要求的应用中具有很大的潜力，可以在不需要使用更好规格的MCU的情况下优化成本。
然而，另一方面，它也有一个事实，即Padauk迫使用户使用自己的软件和硬件来编程这些廉价的设备，这成为一个劣势
