功能
特性

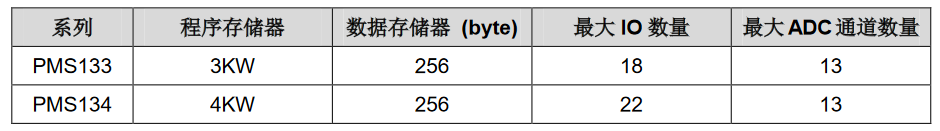

通用 OTP 系列
请勿使用于 AC 阻容降压供电，强电源纹波，或高 EFT 要求之应用
工作温度范围：-20°C ~ 70°C
系统特性
一个硬件 16 位计数器
两个 8 位硬件 PWM 生成器
三个 11 位硬件 PWM 生成器(PWMG0，PWMG1 & PWMG2)
一个硬件比较器
Band-gap 电路提供 1.2V 参考电压
最多 13 通道 12 位 ADC
ADC 参考高电压：外部输入，内部 VDD，Band-gap 1.20V，4V，3V 及 2V
一组 1T 8x8 硬件乘法器
最多 22 个 IO 引脚并带有上拉电阻
提供三种不同的 IO 驱动能力以满足不同的应用需求
1. PB4，PB7 驱动/灌电流= 30mA/35mA (Strong) and 13mA/17mA (Normal)
2. 其他 IO（除 PA5 外） 驱动/灌电流 = 10mA/(13 or 20) mA
3. PA5 灌电流 = 10mA
每个 IO 引脚都可设定唤醒功能
内置 1/2 VDD LCD 偏置电压产生器，可支持最大 4×10 点的 LCD 屏
时钟源：IHRC，ILRC 及 EOSC(XTAL)
对所有带有唤醒功能的 IO，都支持两种可选择的唤醒速度：正常唤醒和快速唤醒
8 段 LVR 复位电压设定：4.0V，3.5V，3.0V，2.75V，2.5V，2.2V，2.0V，1.8V
两组 Code Option 可选的外部中断引脚
CPU 特性
8bit 高性能 RISC CPU
提供 87 个有效指令
大部分都是 1T（单周期）指令
可程序设定的堆栈指针和堆栈深度
数据和指令都是直接和间接寻址模式
所有的数据存储器都可以当作指针
独立的 IO 地址和存储器地址
封装信息
PMS134 系列
PMS134-U06: SOT23-6 (60mil)
PMS134-S08: SOP8 (150mil)
PMS134-M10: MSOP10 (118mil)
PMS134-S14: SOP14 (150mil)
PMS134-S16A: SOP16A (150mil)
PMS134-S16B: SOP16B (150mil)
PMS134-S20: SOP20 (300mil)
PMS134-H20: HTSOP20 (150mil)
PMS134-S24: SOP24 (300mil)
PMS134-Y24: SSOP24 (150mil)
PMS134-4N10: DFN3*3-10P (0.5pitch)
PMS134-2J16A: QFN4*4-16P (0.65pitch)
PMS134-1J16A: QFN3*3-16P (0.5pitch)
PMS134-2J24: QFN4*4-24P (0.5pitch)
PMS133 系列
PMS133-U06: SOT23-6 (60mil)
PMS133-S08: SOP8 (150mil)
PMS133-M10: MSOP10 (118mil)
PMS133-S14: SOP14 (150mil)
PMS133-S16A: SOP16A (150mil)
PMS133-S16B: SOP16B (150mil)
PMS133-S20: SOP20 (300mil)
PMS133-H20: HTSOP20 (150mil)
PMS133-4N10: DFN3*3-10P (0.5pitch)
PMS133-2J16A: QFN4*4-16P (0.65pitch)
PMS133-1J16A: QFN3*3-16P (0.5pitch)
IO 引脚
除了 PA5，PMS133/PMS134 所有 IO 引脚都可以设定成输入或输出，透过数据寄存器 (pa, pb, pc)，控制
寄存器 (pac, pbc, pcc)和弱上拉电阻 (paph, pbph, pcph)设定，每一 IO 引脚都可以独立配置成不同的功能；
所有这些引脚设置有施密特触发输入缓冲器和 CMOS 输出驱动电位水平。当这些引脚为输出低电位时，弱上拉
电阻会自动关闭。如果要读取端口上的电位状态，一定要先设置成输入模式；在输出模式下，读取到的数据是数
据寄存器的值。表 7 为端口 PA0 位的设定配置表。图.18 显示了 IO 缓冲区硬件图。
模拟-数字转换器(ADC) 模块
8 位 PWM 计数器(Timer2/Timer3)
PMS133/PMS134 内置 2 个 8 位硬件 PWM 计数器(Timer2/Timer3)。以下描述只以 Timer2 为例，因为 Timer3
和 Timer2 结构是一样的。图 11 为 Timer2 硬件框图，计数器的时钟源可以来自系统时钟(CLK) ，内部高频 RC
振荡器时钟(IHRC)，内部低频 RC 振荡器时钟(ILRC)，外部晶体振荡器(EOSC)，PA0，PB0，PA4 和比较器。
寄存器 tm2c 的位[7:4]用来选择 Timer2 的时钟。如果 IHRC 作为 Timer2 的时钟源，当仿真器停住时，IHRC 时钟仍
然会送到 Timer2，所以 Timer2 仍然会计数。 根据 tm2c 寄存器位[3:2]的设定，Timer2 的输出可以是 PB2，PA3
或 PB4 引脚。利用软件编程寄存器 tm2s 位[6:5]，时钟预分频模块提供÷1，÷4，÷16 和÷64 的选择，另外，利用
软件编程寄存器 tm2s 位[4:0]，时钟分频器的模块提供了÷1~÷31 的功能。在结合预分频器以及分频器，Timer2
时钟(TM2_CLK)频率可以广泛和灵活，以提供不同产品应用。
8 位 PWM 定时器只能执行 8 位上升计数操作，经由寄存器 tm2ct，定时器的值可以设置或读取。当 8 位定
时器计数值达到上限寄存器设定的范围时，定时器将自动清除为零，上限寄存器用来定义定时器产生波形的周期
或 PWM 占空比。8 位 PWM 定时器有两个工作模式：周期模式和 PWM 模式；周期模式用于输出固定周期波形
或中断事件；PWM 模式是用来产生 PWM 输出波形，PWM 分辨率可以为 6 位或 8 位。图 12 显示出 Timer2 周
期模式和 PWM 模式的时序图。
