适用范围：所有单片机系列
1. 前言
针对所有单片机型号（特别是 PMS150B）在半自动机台做烧录时，其烧录过程有可能会受
到半自动机台或是其他工作环境杂讯的干扰，进而使烧录良率下降、参考电压偏差（带 AD MCU）、
IHRC 振荡频率不准，或甚至把 IC 烧坏的情况，本 APN 提供改善对策。
2. 说明
烧录器在烧录 IC 时会进行精确的相关特性校正，如 IHRC…等等。在使用半自动烧录机台
烧录 IC 时，半自动烧录机台需使用顶针碰触 IC 引脚，而顶针与烧录器之间又以若干条长导线连
接，在此状况下有可能使得烧录过程受到外部杂讯的干扰，进而影响到烧录的良率。为了提高整
体烧录的良率，建议依照下列的方式做连接。
3. 因干扰造成烧录良率变差时改善对策
(1) 共地：将烧录排线的隔离地线与烧录器的地及半自动机台的滑轨共接地。

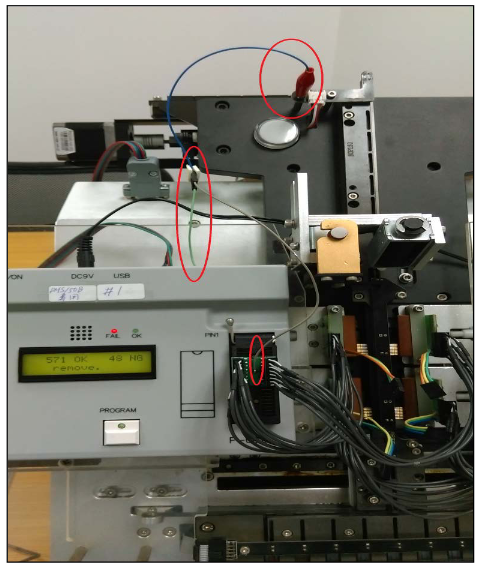

图一、半自动机台；Writer 及烧录排线地线共接

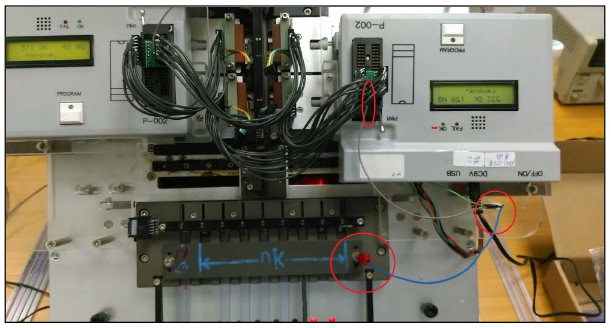

图二、半自动机台；Writer 及烧录排线地线共接

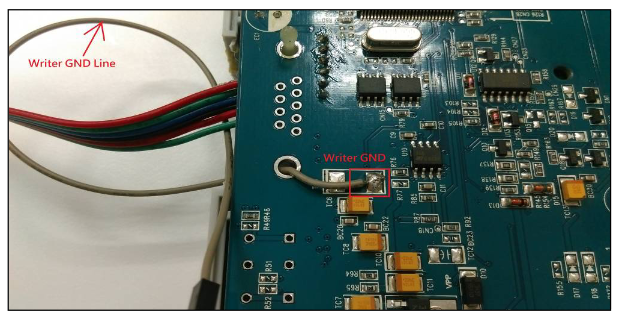

图三、Writer 共地线引出点

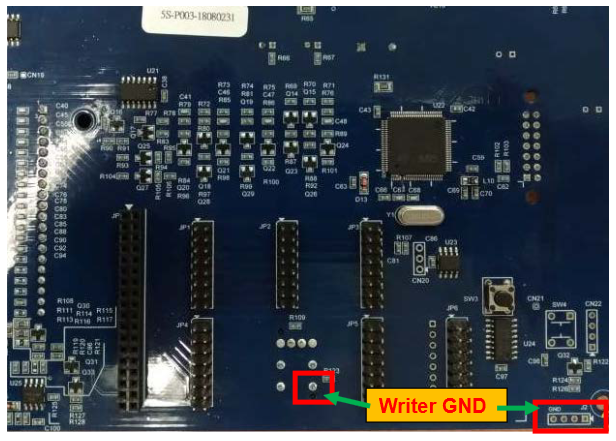

图四、5S-P003 writer GND
图五、烧录排线隔离地线引出点

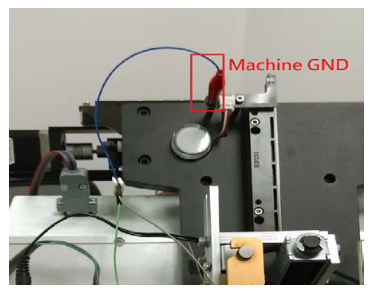

图六、半自动机台滑轨共接地引出点
(2) 更新烧录软件：
必需使用 IDE 0.68 版(含)以后的烧录软件。IDE 0.68 版(含)以后的烧录软件请到应广官方网
站下载安装。
