PMS163是一款集成有PWM生成器、触摸功能、ADC模数转换器等组件的单片机

PMS163 应广单片机
不建议使用于AC 阻容降压供电或有高EFT要求之应用
工作温度范围： -40°C ~ 85°C

PMS163 pdf 下载 PMS163 datasheet_CN_V005_20230317

PMS163单片机的特性、功能和使用方法

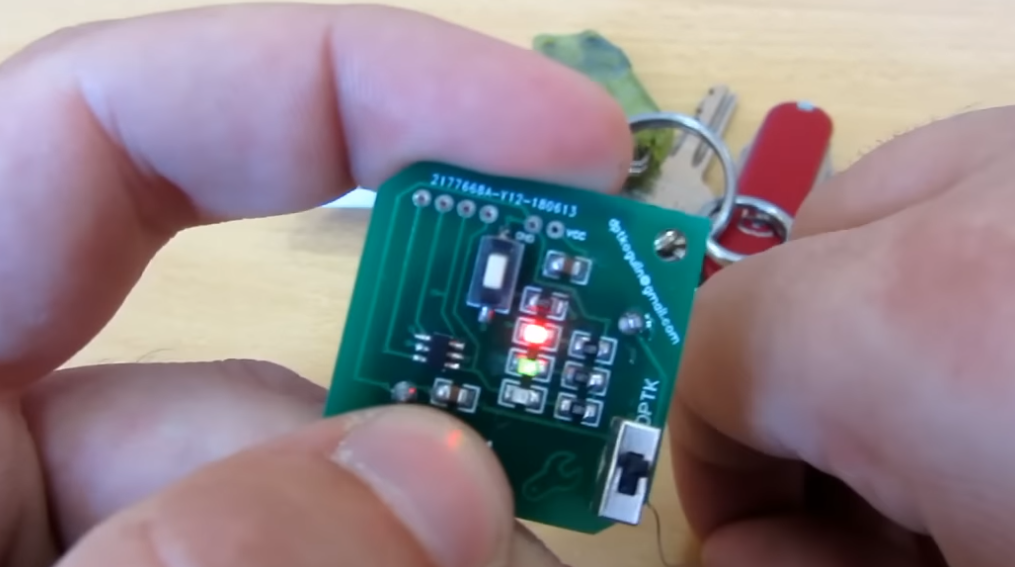

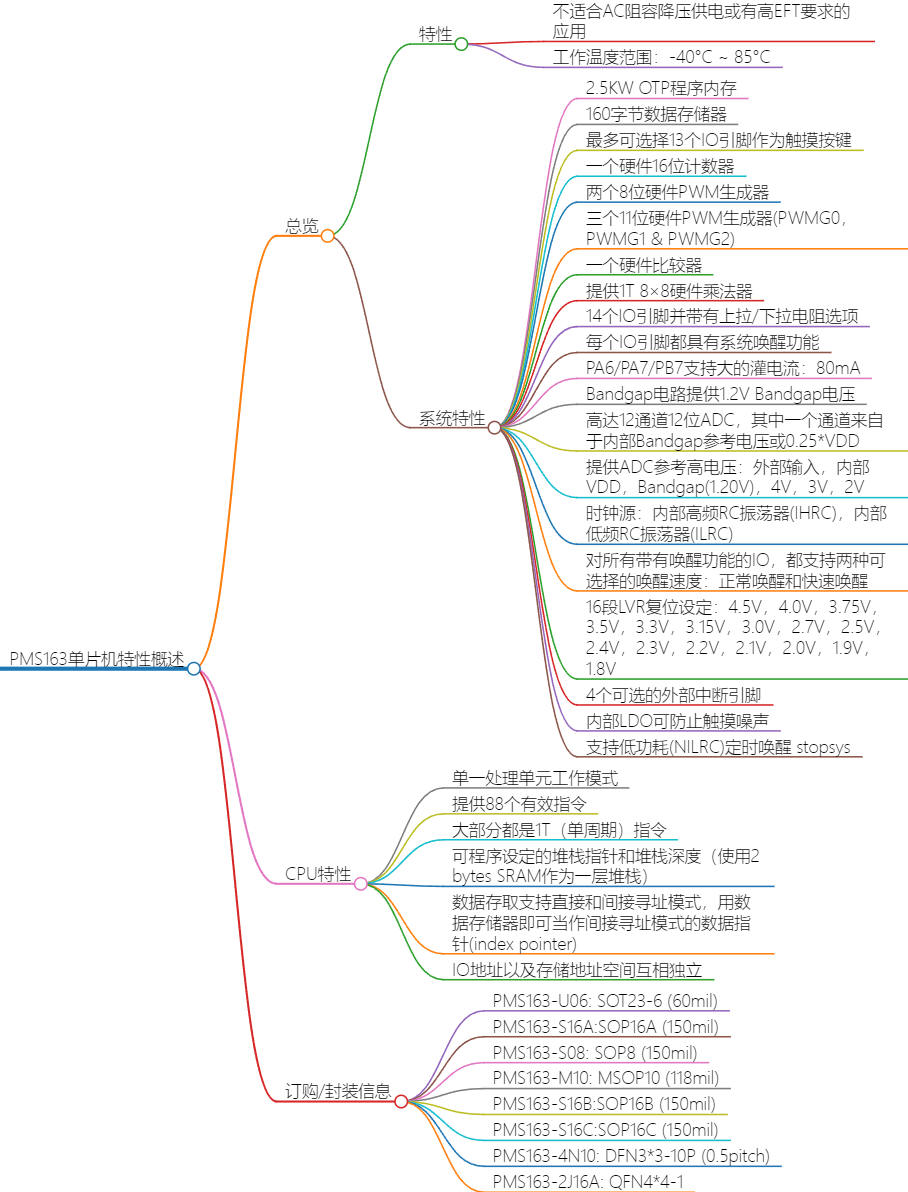

1.PMS163是一款集成有PWM生成器、触摸功能、ADC模数转换器等组件的单片机。
2.PMS163的系统时钟能够通过设定寄存器clkmd在IHRC和ILRC之间切换。
3.PMS163内置了一个硬件比较器，可以比较两个引脚之间的信号或者与内部参考电压Vinternal R或内置bandgap (2v)做比较。
4.PMS163内置一个16位硬件计数器，计数器时钟可来自于系统时钟、内部高频振荡时钟、内部低频振荡时钟等。
5.PMS163有三个由硬件定义的操作模式，分别为：正常工作模式，电源省电模式和掉电模式。
6.PMS163的所有IO引脚都具有相同的结构，当PMS163进入掉电或省电模式时，每个引脚都会自动进入相应的低功耗状态。

PMS163单片机的器件电器特性
1.PMS163是一款集成触摸、ADC功能的单片机，基于OTP程序存储器，适用于静态CMOS 8位微处理器。
2.PMS163的DC/AC电气特性显示出了其低功耗特性，如掉电模式消耗电流低于2μA，在VDD=5V时。
此外，它也支持低功耗定时唤醒(stop sys)功能，具有良好的抗干扰能力和稳定性。
3.PMS163的系统时钟能够通过设定寄存器clkmd在IHRC和ILRC之间切换。
4.PMS163内置了一个硬件比较器，可以比较两个引脚之间的信号或者与内部参考电压Vinternal R或内置bandgap (2v)做比较。
5.PMS163内置一个16位硬件计数器，计数器时钟可来自于系统时钟、内部高频振荡时钟、内部低频振荡时钟等。

PMS163单片机的PWM和触摸功能介绍
1/PMS163是一款集成有PWM生成器、触摸功能、ADC模数转换器等组件的单片机。
2/PWM功能包括3个11位硬件PWM生成器，可以输出不同的频率和占空比。
3/PWM的频率由时基决定，占空比由PWM的高低占空比寄存器决定。
4/触摸功能通过电容式感应检测手指的虚拟地面效应电容，提供了一种简单的触摸控制方案。
5/触摸功能的设置包括选择感应极片、设置时钟频率、配置触摸模块电源等。
6/PMS163的PWM功能和触摸功能都是通过硬件实现的，具有较高的性能和稳定性。
7/用户可以根据需要灵活地配置PWM和触摸功能，以适应各种应用场景的需求。

PMS163单片机的引脚分配及功能说明
所有 IO 引脚都具有相同的结构。当 PMS163 进入掉电或省电模式时，每个引脚都可以通过切换其状态来
唤醒系统。因此，唤醒系统所需的引脚必须设置为输入模式，并将寄存器 padier 的相应位设置为高。同样地，
当 PA0 作为外部中断引脚时，应将 padier.0 设置为高电平。
所有这些引脚设置有施密特触发输入缓冲器和 CMOS 输出驱动电位水平。当这些引脚为输出低电位时，弱
上拉电阻会自动关闭。如果要读取端口上的电位状态，一定要先设置成输入模式；在输出模式下，读取到的数

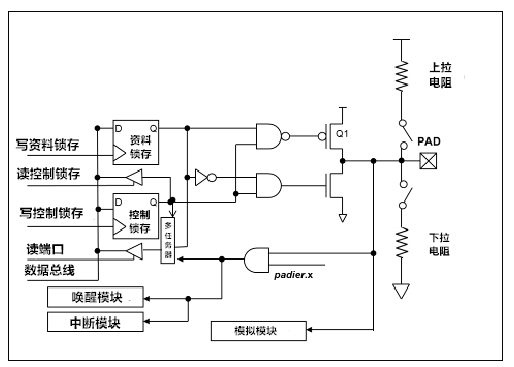

据是数据寄存器的值。表为端口 PA0 位的设定配置表。显示了 IO 缓冲区硬件图

pa.0	pac,o	paph.0	papl.o	描述
X	0	0	0	输入，没有弱上拉/下拉电阻
X	0	1	0	输入，有弱上拉电阻
X	0	0	1	输入，有弱下拉电阻
X	0	1	1	输入，有弱上拉/下拉电阻
0	1	X	X	输出低电位，没有弱上拉/下拉电阻
1	1	X	X	输出高电位，没有弱上拉/下拉电阻
