应广单片机5S-P-C01工程型简易烧录器,LED 灯组:共六颗,右至左对应 VDD,PA3,PA4,PA5,PA6 和 GND 烧录接线是否正常

整理编辑:逐高电子技术开发部 / 日期:2024-5-22

5S-P-C01简易烧录器使用手册
1. 认识 5S-P-C01 简易烧录器
1.1. 简易烧录器外观
1.2. 烧录应用软件及手册
2. 功能介紹
2.1. 烧录模式
2.2. 强制更新模式(Bootloader 按键功能)

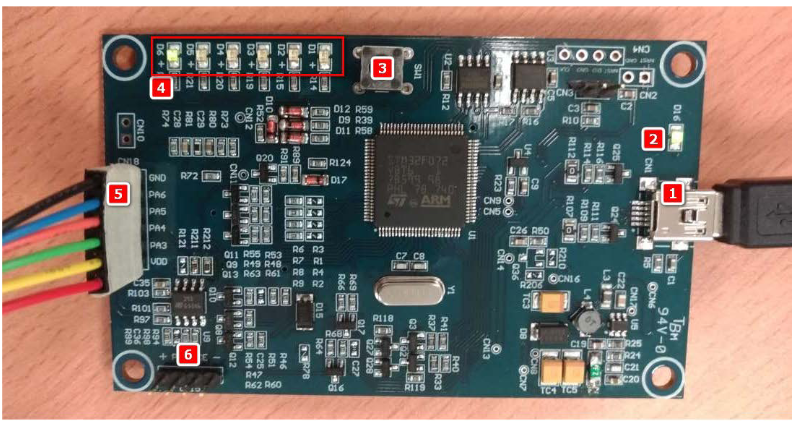

认识 5S-P-C01 简易烧录器

(1) USB 接口
(2) 电源 LED 灯
(3) Boot loader 按键:强制进入 Boot loader 模式专用
(4) LED 灯组:共六颗,右至左对应 VDD,PA3,PA4,PA5,PA6 和 GND 烧录接线是否正常
(5) 烧录接口:共 6PIN,由下而上分别对应 IC 的 VDD,PA3,PA4,PA5,PA6 和 GND
(6) Software ICE 接口:其相关功能,请参考 Software ICE 手册

功能介紹
2.1. 烧录模式


烧录软件
(1) 烧录软件操作
雷同 5S-P003 烧录器操作,但不同于 5S-P003,在 Load File 后将提示 5S-P-C01 烧录接口所需连接对应于 IC
的脚位




如 IC 存在 AVDD/AGND 脚位,则需要在 IC 端 对其 VDD/AVDD 短路及 GND/AGND 短路,或者 IC_ AVDD 亦
接线于烧录接口的 VDD_PIN 及 IC_AGND 亦接线于烧录接口的 GND_PIN

(2) 载入(Load File) PDK 时,可能引发烧录器软件自动更新作业;更新后自动载入新 PDK
(3) 注意:不支持旧系列
载入 PDK 时,烧录软件自动辨别是否支持该 PDK,当不支持时,提示如下图






烧录 IC 接口(图四-1/图四-2/图四-3)
(1) 接线方式全图(如图四-1)
(2) LED 灯组对应显示。如图四-2
(3) 烧录接口排针由下至上分别对应:VDD / PA3 / PA4 / PA5 / PA6 / GND。如图四-3
烧录接口为两排六 PIN 排针,两两排针短路(利于做讯号量测及接线于 IC Analog power PIN)
接上待烧录 IC 时,该接线未接上时,对应之 LED 为『亮』;接线接上后对应 LED 则为『灭』,
如有任一 LED 为『亮』,请再次确认接线。
当 LED D1~D6 为全『灭』,表示已可进行烧录作业。
特别注意事项:对应 LED 灯号仅表示接线有接上。无法侦测是接线正确(接对)。
如烧录接口 PA3_PIN 不小心接到 IC_PA4 脚位,对应之 LED 仍会『灭』,但之后做烧录作业将发生错误(ex: Find different
IC, Not to IC…etc.)。此时,请再次确认接线是否正确。


LED 灯组灯号说明表列(烧录模式)

烧录器状态 LED状态
等待载入PDK
(未Load File)
LED (D1.D3.D5)亮,灭, …
LED (D2.D4.D6)灭,亮, …
二组相互交叉闪烁
确认接线中 接线未接上时对应之LED为『亮];
接上后对应LED则为『灭」
当LED D1~D6为全『灭],表示已可进行烧录作业
接触不良 随机的LED为『 亮 ] ;
可进行烧录作业 LED D1~D6为全「灭」
烧录器软件更新作业中 LED (D1.D2.D3)亮,灭, …
LED (D4.D5.D6)灭,亮, …
二组相互交叉闪烁
需进行强制更新作业

LED D1~D6同步急闪烁



在板烧录设定
方法一:由 『On-board Program』 选单来设定,
操作如下:『Convert』 『Check IC…』  『On-board Program』



方法二:由『To Package』选单来设定
操作如下:『Convert』『To Package』『On-board Program』





强制更新模式(Bootloader 按键功能)
 使用时机:不可预期情况之下,如更新中断或更新错误时,使用该功能强制进入 Bootloader 更新模式
 进入方法:按压 Bootloader 按键不放,再接上 USB 连接线,看到 LED 灯组开始点亮后放开按键
 更新方法:打开 IDE,进入烧录软件,即可进行更新。更新完成自动恢复为烧录模式







烧录器状态 LED状态
等待载入PDK
(未Load File)
LED (D1.D3.D5)亮,灭, …
LED (D2.D4.D6)灭,亮, …
二组相互交叉闪烁
确认接线中 接线未接上时对应之LED为『亮];
接上后对应LED则为『灭」
当LED D1~D6为全『灭],表示已可进行烧录作业
接触不良 随机的LED为『 亮 ] ;
可进行烧录作业 LED D1~D6为全「灭」
烧录器软件更新作业中 LED (D1.D2.D3)亮,灭, …
LED (D4.D5.D6)灭,亮, …
二组相互交叉闪烁
需进行强制更新作业
(参考2.2章节)
LED D1~D6同步急闪烁
