适用范围：所有带 ADC 单片机
外部电路输出模拟信号给 ADC 测量时，必须注意阻抗匹配的问题，否则 ADC 可能无法达到预期精确度。
外部电路输出阻抗必须与芯片的 ADC 脚位元输入阻抗匹配，才不会产生测量误差。待测信号必须在被取

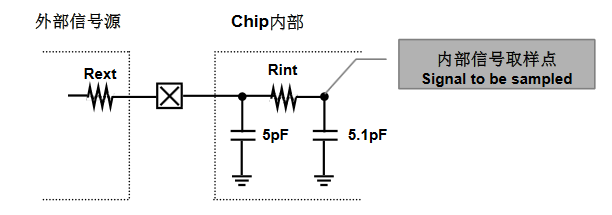

样（sample）之前，达到该有的精度。就待测信号是在 0V ~ 5V 变化的极端条件来说，以外部信号源对
Chip 内部充放电的等效电路，如下图所示。
可以用下列公式表示其输入信号的精确度：
若以 10 bit 精确度而言，∆需小于 0.001（1/2 10）；即待信号在被取样前，必须达到该有的 0.999 以上精确
度。
以取样周期为 2us 而言，信号源的最高周期也是 2us，信号源对于芯片内部充放电，必须在被取样前有足
够的精确度
芯片内部电容约 10pF，由于 ADC 对取样点充放电时间只有半个周期，所以 T 取为 1us
这里
∴ 当 ADC 取样周期为 2us，10-bit resolution 要求外部电路输入阻抗最好在 10kΩ 以内。
若 ADC 取样周期或精确度改变，则输出阻抗要求也不同。
若取样频率为 1KHz 时，10-bit 的 resolution 要求，则信号源输出阻抗要求为：
若取样频率为 100kHz，10-bit 的 resolution 要求，则信号源输出阻抗要求为：
请依实际应用需求，将取样周期和 resolution 要求代入公式，以计算信号源输出阻抗的参考值。
若在开发使用上有任何疑问，请就近洽询我们的代理商，或与我们逐高电子开发部联系。
