PFC232 系统特性
1. 2KW MTP 程序空间供两个FPP单元使用（可程序设计1000次）
2. 128 Bytes 数据空间供两个FPP单元使用
3. 一个16位定时器
4. 两个8位带PWM功能的定时器
5. 三个11位PWM生成器
6. 提供一个比较器
7. 提供一个运算放大器（OPA）
8. 提供1T 8×8硬件乘法器
9. 14 个IO引脚，有可选的上拉/下拉电阻
10. 每个IO引脚都具有系统唤醒功能
11. 对于每个设定唤醒功能的IO，有两种可选择的唤醒速度：正常唤醒和快速唤醒
12. 内部Bandgap电路提供1.2V 参考电压
13. 最大12信道12位ADC，其中一个通道来自于内部bandgap参考电压或0.25*VDD
14. 提供ADC参考高电压选项：外部输入，内部VDD，bandgap（1.2V），4V，3V，2V
15. 时钟模式：外部晶体震荡器、内部高频振荡器、内部低频振荡器
16. 内建VDD/2偏置电压产生器，可支持最大5×9点阵的LCD屏
17. 8 段LVR复位设定，从1.8V到4.5V
18. 4 个外部中断输入脚
CPU 特性
1. 工作模式：两个FPPATM处理单元运作模式或单一处理单元运作模式
2. 89条高效的指令
3. 绝大部分指令都是单周期(1T)指令
4. 可程序设定的堆栈指针和堆栈深度
5. 数据存取支持直接和间接寻址模式，用数据存储器即可当作间接寻址模式的数据指针(index pointer)
6. 寄存器地址空间、数据存储空间、MTP程序空间三者互相独立

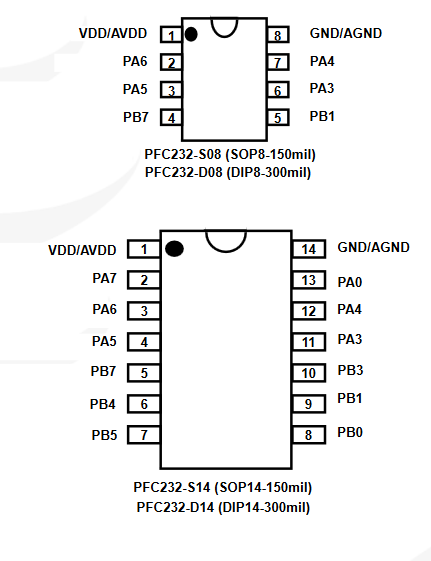

引脚分配及功能说明
两个处理单元工作模式
FPPA0 和 FPPA1 共享 2K words MTP 程序存储器，128 bytes 数据 SRAM 以及所有的 IO 口，这两个 FPPA
单元是各自独立运作在相斥的时钟周期，以避免干扰。芯片内部有一个工作切换硬件模块以决定 FPPA0 和

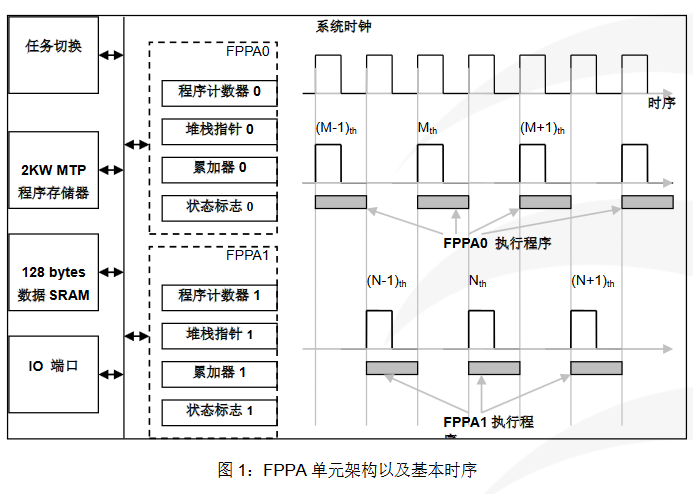

FPPA1 相对应的周期。图 1 所示为 FPPA0 和 FPPA1 硬件框图以及基本时序图。对于 FPPA0 而言，其程序将
按顺序每两个系统时钟执行一次，如图：FPPA0 在第（M-1），第 M 和第（M+1）时钟周期执行程序。对于
FPPA1 而言，其程序将按顺序每两个系统时钟执行一次，如图：FPPA1 在第（N-1），第 N 和第（N+1）时钟
周期执行程序。

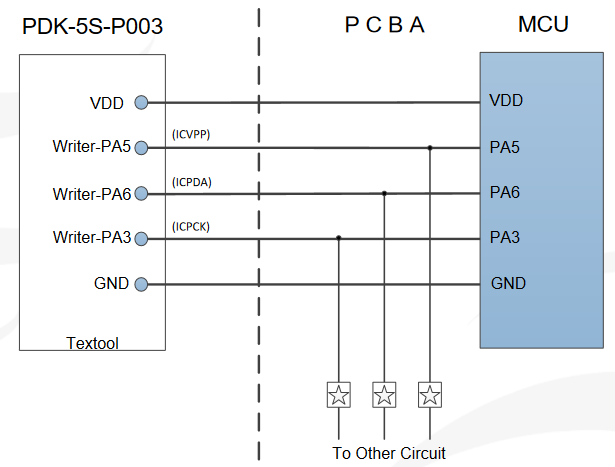

在板烧录（On-Board Writing）
PFC232 可以支持在板烧录。所谓在板烧录，是指 IC 及其他周边电路及组件，皆已经焊接到 PCB 上，并对
IC 进行烧录的情况。在板烧录需要使用 PDK-5S-P-003 上五根引线：ICPCK、ICPDA、VDD、GND 和 ICVPP，
用于与 IC 上的 PA3、PA6、VDD、GND 和 PA5 对应相连。
一般来说，在板烧录应使用限压烧录模式。请参考在限压烧录模式的详细说明。
PCB 上的 VDD 与 GND 之间不可连接有 5.0V 或以下的稳压二极管或其他钳制 5.0V 产生的电路或元件。
PCB 上的 VDD 与 GND 之间不可连接有标值 500uF 或以上的电容器。
一般来说，用于烧录讯号的 PA3，PA5 及 PA6 引脚，不能作为强输。
