此章节提醒用户在使用 PMB180 系列 IC 时避免常犯的一些错误。
应广单片机PMB180使用 IC 充电器使用与设定
(1) 充电电压及电流量测 u PMB180 充电器与 MCU 执行程序是个别独立工作, MCU 复位并不影响到充电动作。
u 对未写入程序的 PMB180 芯片做充电电压及电流的量测，将会得到未被校准过的充电电压及充电电 流。(因为充电器的电压及电流校准寄存器未被填入精准的校正参数) u PMB180 在程序正常启动工作后将会为充电器写入校正参数，此时可对 PMB180 的充电器做电性量 测。
u 量测 PMB180 充电器的充电电压接线图如下示意：在 CC Mode 下需在 VBAT 引脚串联 RC 电路(仿 真电池内阻等效电路)，电压表 V1 并接于电容器 C1 上，在 CV Mode 下可将电压表 V2 并联接于 VBAT 引脚。

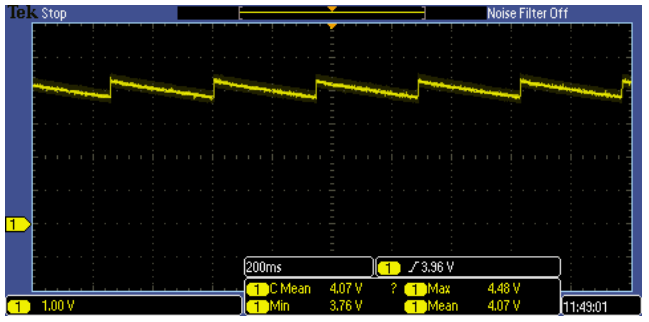

V1 电压波形：(CC Mode, R1 = 10Kohm, C1 = 1uF)
V1 电压波形：(CV Mode, R1 = 10Kohm, C1 = 1uF)
V2 电压波形：(CV Mode, No R1 and C1)
在 CC Mode 下若 VBAT 引脚空接或是只接上滤波电容 / 电解电容时所量到的电压可能会因为充电器对外部电
容的充放电效应，使得平均电压偏低。充电器在充电至 4.2V 满电后的间隔循环充电时间约在 1~3ms，此时若
VBAT 引脚未接电池或是只接电容，将会因为放电时间导致电压表量到的平均值变低。例如使用电压表直接量测
VBAT-Pin 电压时, 且 VBAT 引脚只有并联 1uF 电容反而会造成量测错误(远低于目标值), 因为放电时间会变长,
导致电压表量到较低的电压值。Vbat 电压波形如下图波形。
V2 电压波形：(CC Mode, No R1 and C1)
V2 电压波形：(CC Mode, R1 = 0R , C1 = 1uF
V2 电压波形：(CC Mode, R1 = 0R , C1 = 470uF)
IDE 0.99D8 之后的版本有提供数个针对充电器校正参数修改的进阶宏参数指令，一般不建议用户随意
更改。有相关疑虑可咨询原厂或是代理商的相关技术工程人员。充电器校正值若被用户改动，在烧录
器下载烧录檔时将会出现 “The charger trim value of this PDK file has been modified” 的提示讯息弹
窗。
