应广单片机烧录方法,PMS133/PMS134 的烧录脚为 PA3，PA4，PA5，PA6，VDD，GND 这 6 只引脚,随着烧录器版本的不同
每种封装形式烧录方法也不尽相同
PMS133/PMS134 的烧录脚为 PA3，PA4，PA5，PA6，VDD，GND 这 6 只引脚。

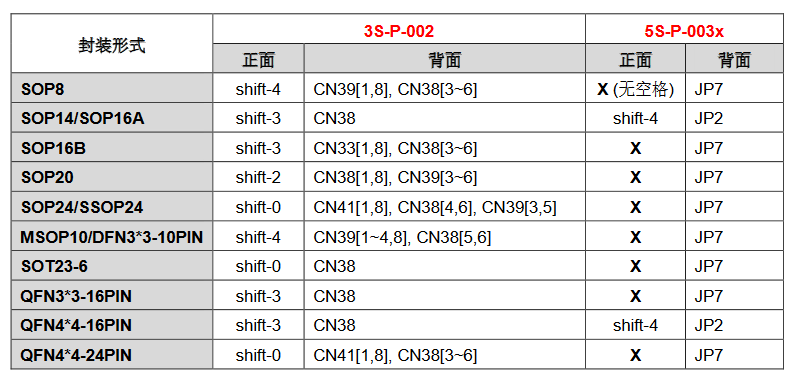

随着烧录器版本的不同，每种封装形式烧录方法也不尽相同，详细如下表：

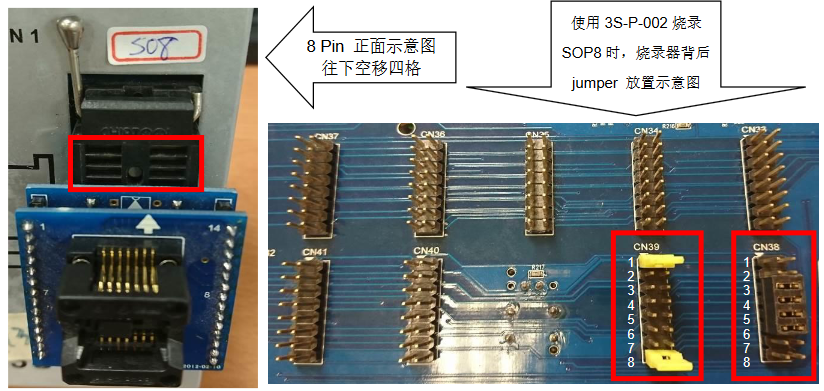

使用 5S-P-003x 烧录时，JP7 处跳线的具体方法可参考烧录器使用手册的说明。
合封（MCP）或在板烧录（On-Board Writing）时的有关电压和电流的注意事项
(1) PA5 （VPP）可能高于 11V。
(2) VDD 可能高于 6.5V，而最大供给电流最高可达约 20mA。
(3) 其他烧录引脚（GND 除外）的电位与 VDD 相同。
请用户自行确认在使用本产品于合封或在板烧录时，周边电路及元件不会被上述电压破坏，也不会限制上述电压。
烧录兼容性
PMS133 与 PMS134 是单向兼容的。PMS133 程序可写进 PMS134 的实体 IC 中，反之却不行。
使用 ICE
5S-I-S01/2(B)支持 PMS133/PMS134 MCU 的仿真，以下是使用 5S-I-S01/2(B)仿真 PMS133/PMS134 的注
意事项：
5S-I-S01/2(B)仿真时，不支持指令 NMOV/SWAP/NADD/COMP 的 RAM 运算。
5S-I-S01/2(B)仿真时，不支持 SYSCLK=ILRC/16。
5S-I-S01/2(B)仿真时，不支持 misc.4 动态设定（只能固定为 0 或 1） 。
5S-I-S01/2(B)仿真时，不支持 Tm2.gpcrs/Tm3.gpcrs 功能。
5S-I-S01/2(B)无法仿真 ADCRGC[3:2]的 ADC 通道 F 的 Bandgap 参考电压，并固定只有 1.2V。
5S-I-S01/2(B)仿真时，ADCC 寄存器的 PC2 和 PC1 设定位置与 IC 不同。
5S-I-S01/2(B)仿真时，不支持 GPC_PWM，TMx_source，PWM_Source，TMx_bit 等 code option。
5S-I-S01/2(B)仿真时，RAM 只有 240 字节的数据存储器。
5S-I-S01/2(B)仿真时，ROM 只有 0xF00 个程序存储器。
5S-I-S01/2(B)仿真时，PCDIER 的设置与实际芯片不同。5S-I-S01/2(B)的 PCDIER[0]用于设置 PC0~PC3
为数字输入，PCDIER[1] 用于设置 PC4~PC7 的数字输入。建议在使用 5S-I-S01/2(B)做 PMS133/PMS134
的仿真时，不要去设置 PCDIER。
当使用 ADCRGC 里的 PB1 时，PA1 必须浮空。
当使用 GPCC 输出时，PA3 会受影响。
仿真 PWM 波形时，建议用户在程序运行期间查看波形，当仿真器暂停或单步运行时波形可能会与实际不符。
5S-I-S01/2(B)仿真器的 ILRC 频率与实际 IC 不同，且未经校准，其频率范围大约在 34K~38KHz。
用 5S-I-S01/2(B)仿真时，在 timer2/timer3 定周期模式下，改变 tm2ct/tm3ct 的值会影响占空比，对于实际
IC 则不会。
用 5S-I-S01/2(B)仿真时，当快速唤醒被使能，看门狗溢出复位时间会变得很短。实际 IC 没有影响。
掉电指令 Stopsys 不支持比较器唤醒功能，使用 5S-I-S01/2(B)仿真时，在进掉电模式前需注意比较器使能应设为关闭状态，若使能状态为开启，将有可能发生比较器误唤醒。
快速唤醒时间在仿真时有差异：5S-I-S01/2(B): 128 系统时钟周期，PMS133/PMS134: 45 ILRC。
5S-I-S01/2(B)仿真时，看门狗溢出时间也有差异：
| WDT周期设置 | 5S-I-S01/2(B) | PMS133/PMS134 |
| misc[1:0]=00 | 2048*TILRC | 8192*TILRC |
| misc[1:0]=01 | 4096*TILRC | 16384*TILRC |
| misc[1:0]=10 | 16384*TILRC | 65536*TiLRC |
| misc[1:0]=11 | 256*TILRC | 262144*TILRC |
