PMD040 24位高精度模数转换器：应广科技赋能精密传感新体验
在工业传感、智能设备等领域，高精度模数转换是数据采集的核心环节。应广科技（PADAUK）推出的 PMD040 24 位模数转换器，凭借卓越性能与灵活设计，成为称重、应变检测等场景的理想选择。

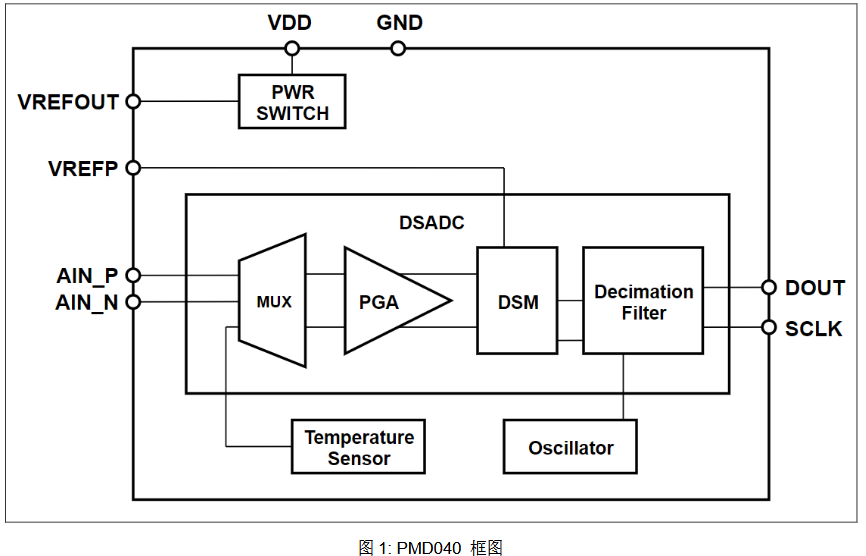

PMD040 是一款低功耗、高精度 Δ-Σ ADC。它内置一个三角积分 ADC、一个差分输入通道和一个温度传
感器。该 ADC 采用三角积分调制器和低噪声仪表放大器，可提供 128 倍的最大增益。PGA 增益为 128 倍
时，有效分辨率可达 20.5 位，电源电压为 5V。
PMD040 内置 RC 振荡器，无需外部 Xtal。它可以通过 DOUT 和 SCLK 配置多种功能。例如，除了高
精度差分信号检测外，它还可以检测温度、设置差分 PGA 增益和 ADC 输出数据速率。
PMD040 还有一个电源开关，用于提供称重传感器电流。在正常模式下，开关闭合，称重传感器电流流经
开关。在掉电模式下，开关打开，可关闭电源电流。
核心优势：重新定义高精度转换标准
PMD040 以 24 位无失码分辨率为基础，在 PGA 增益 128 倍时有效分辨率可达 20.5 位（5V 供电），搭配低至 174nV 的峰峰值噪声，确保微弱信号也能被精准捕捉。
其内置的低噪声可编程增益放大器（PGA）支持 1x、2x、4x 至 128x 多档增益调节，既能适配小信号检测，也能灵活应对不同传感器输出需求。配合 10Hz-1280Hz 可选数据速率，可在噪声抑制与响应速度间自由平衡，尤其在 50Hz/60Hz 工频干扰环境中表现出色。
低功耗设计同样亮眼：正常模式下电源电流低至 0.65mA（3.3V，1x/2x 增益），掉电模式更可降至 0.1uA，极大延长电池供电设备的续航周期。
全能配置：集成化设计简化开发流程
PMD040 内置多项实用功能，让系统设计更高效：
- 温度传感：自带环境温度检测模块，支持两点校准，精度达 ±3℃，无需额外测温元件；
- 电源管理：集成高压侧电源开关，导通电阻低至 6Ω（5V），可直接为称重传感器等外设供电，掉电时自动切断电流以节省功耗；
- 便捷接口：采用双线 SPI 通信，通过 SCLK 与 DOUT 即可完成数据传输与功能配置，无需复杂布线；SOP8 封装小巧紧凑，轻松适配空间受限的设备。
适用场景：覆盖多领域精密检测需求
无论是工业级仪器仪表的信号采集，还是消费电子中的体重秤、健康设备，PMD040 都能稳定发挥：
称重传感器
精准捕捉重量变化，适配各类电子秤、测力设备
应变计
高增益模式下可识别微小形变信号，助力结构健康监测
精密传感
在环境监测、医疗设备中，为温度、压力等参数提供可靠转换支持

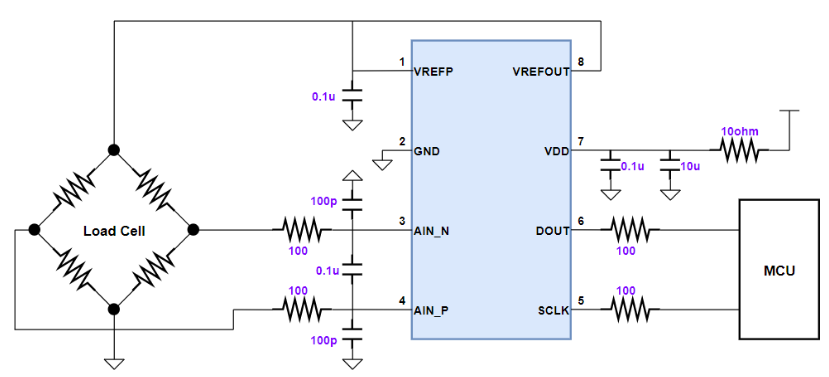

应用电路
注意：如果在快速开机时出现启动问题，可以在电源路径中串联一个 10 奥姆的电阻来抑制此问题。
技术参数速览：硬核性能一目了然
| 类别 | 关键参数 | 核心指标 | 备注说明 |
|---|---|---|---|
| 供电规格 | 供电电压 | 3V~5.5V 宽电压支持 | - |
| 电源电流（5V） | 0.85mA（PGA=1x/2x）；1.50mA（PGA=4x-128x）；0.1uA（掉电模式） | 不同增益模式下功耗差异显著 | |
| 电源电流（3.3V） | 0.65mA（PGA=1x/2x）；1.20mA（PGA=4x-128x）；0.1uA（掉电模式） | 低电压场景下功耗优化明显 | |
| 模拟输入 | 满幅输入电压 | ±0.5VREF/Gain（5V 时约 ±19.5mV，3V 时约 ±11.7mV） | 适配微弱信号检测需求 |
| 共模输入电压 | 1x/2x 增益：GND+0.1V 至 VDD-0.1V；4x-128x 增益：GND+0.5V 至 VDD-1V | 不同增益下共模电压范围差异需注意适配 | |
| 输入电流 | 绝对输入电流 1.2nA-4nA；差动输入电流 0.02nA-3nA | 随增益变化的输入特性参数（仿真结果） | |
| 转换性能 | 分辨率 | 24 位无失码 | 基础精度保障指标 |
| 有效分辨率（ENOB） | 20.5 位（5V，PGA=128x）；20.0 位（3.3V，PGA=128x） | 高增益模式下实际有效精度 | |
| 峰峰值噪声 | 174nV（DR=10Hz，PGA=128x，VREF=5V） | 微弱信号捕捉能力的核心指标 | |
| 非线性误差（INL） | ±15ppm（PGA=128x） | 转换线性度表现 | |
| 输入偏移误差 | ±5uV（PGA=128x） | 零漂控制精度 | |
| 输入偏移漂移 | ±20nV/°C（PGA=128x） | 温度变化对零漂的影响程度 | |
| 增益误差 | ±0.5%（PGA=128x） | 增益准确性指标 | |
| 增益漂移 | ±4ppm/°C（PGA=128x） | 温度变化对增益的影响程度 | |
| 数据速率 | 10Hz、20Hz、40Hz、80Hz、160Hz、320Hz、640Hz、1280Hz 可选 | 兼顾噪声抑制与响应速度的可调参数 | |
| 基准与电源 | 基准电压输入（VREFP） | 1.5V 至 VDD | 灵活适配不同参考电压需求 |
| 基准电压输出（VREFOUT） | 等于 VDD | 可为外部电路提供参考电压 | |
| 高压侧电源开关 | 导通电阻 6Ω（5V，20mA）、10Ω（3V，20mA）；最大电流 20mA | 高效为外设供电，降低功耗损失 | |
| 环境与封装 | 工作温度范围 | -40°C ~ 85°C | 工业级宽温适应性，满足恶劣环境需求 |
| 封装规格 | SOP8 | 小型化设计，适配空间受限的设备 | |
| 数字接口 | 通信方式 | 双线 SPI（SCLK、DOUT） | 支持数据传输与功能配置，布线简单 |
| 时钟频率 | 内置 RC 振荡器，5.243MHz | 无需外部晶振，简化电路设计 | |
| 时钟频率漂移 | 100ppm/°C | 温度变化对时钟稳定性的影响 |
PMD040 以 "高精度、低功耗、易集成" 三大核心优势，为精密传感领域提供可靠的模数转换解决方案。应广科技深耕芯片设计多年，通过持续优化性能与成本，让 PMD040 成为平衡精度与实用性的优选方案。
