PDK5S-P-003 烧录 PML100-S08 方法
重要提示:
如在 handler 上对 IC 进行烧录,请务必按照 APN004 及 APN011 的指示进行。
为对抗烧录时的杂讯干扰,请于烧录时在分选机连接 IC 连接器一端的 VDD 和 GND 之间连接 0.01uF 电
容。但切忌连接标值 0.01uF 以上的电容,以免影响烧录的正常运行
1. PDK 转档

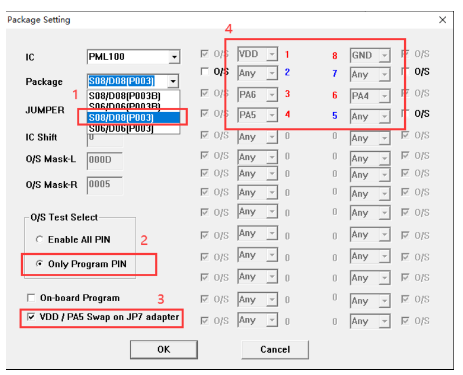

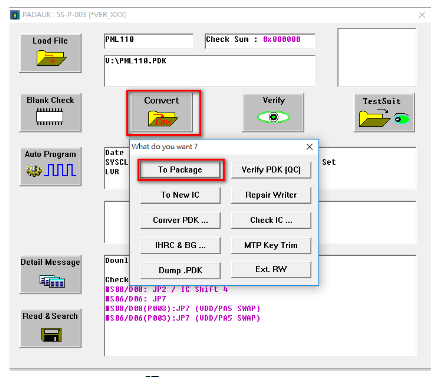

IDE 连接烧录器后点击 convert to package,打开待烧 PDK 进入 package setting 页面,在 package
选项选择带有[P003]后缀的封装,勾选 O/S test only program pin,确认勾选 VDD/PA5 swap 选项,确认 IC
脚位信息,保存并使用新生成的 PDK 文件。步骤参考图 1、图 2。
图 1:Convert PDK
图 2:PML100-S08 转档配置
2. 烧录器背面 JP7 跳线

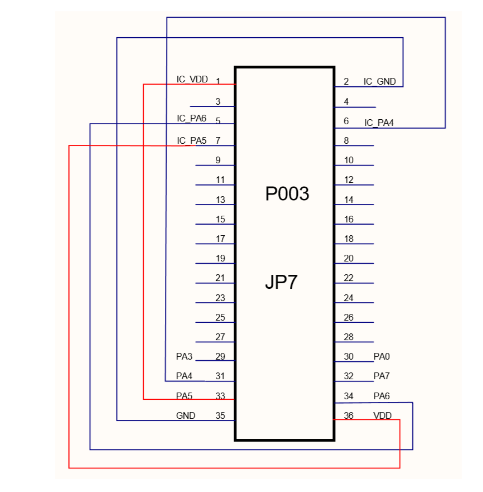

图 3:PML100-S08 JP7 跳线原理图
注:跳线时,VDD 和 PA5 需要互换,即烧录器 VDD 引脚连接到 IC PA5 引脚,烧录器 PA5 引脚连
接到 IC VDD 引脚。

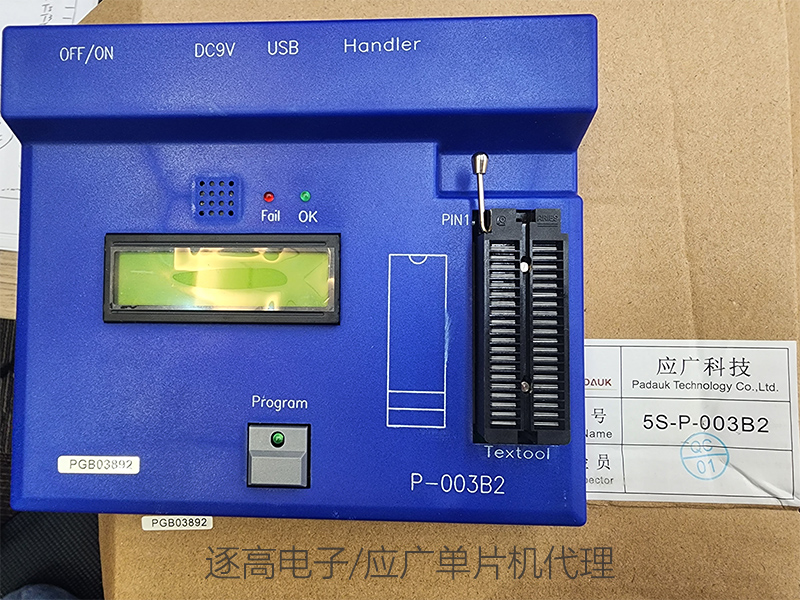

PDK5S-P-003B 烧录 PML100-S08 方法
使用 PDK5S-P-003B 烧录 PML100-S08 时,烧录器背面 jumper 插 JP2 位置,正面烧录插座往下空移 4 格,
即可烧录。
PML100-U06 烧录方法
PDK5S-P-003 和 PDK5S-P-003B 烧录 PML100-U06 的方法一致,均采用 VDD/PA5 swap 方式,原理及步
骤与 PDK5S-P-003 烧录 PML100-S08 类似,注意将 package setting 和 JP7 跳线方式改为与 U06 对应即可,这
里不再赘述。
使用 ICE
PDK5S-I-S01/2(B)支持 PML100 单核 MCU 的仿真,以下是使用 PDK5S-I-S01/2(B)仿真 PML100 的注意事项:
PDK5S-I-S01/2(B)不支持仿真整组 11 位的 SuLED PWM 生成器的功能。
PDK5S-I-S01/2(B)仿真 PML100 时,不支持指令 NADD/COMP。
PDK5S-I-S01/2(B)仿真 PML100 时,不支持 SYSCLK=ILRC/16。
PDK5S-I-S01/2(B)仿真 PML100 时,不支持 Tm2C.gpcrs, PA4 功能。
PDK5S-I-S01/2 (B) 仿真 PML100 时,不支持 EOSCR 内置电容。
PDK5S-I-S01/2 (B) 仿真 PML100 时,不支持 GPCC.N_PA6/N_PA7。
PDK5S-I-S01/2 (B) 仿真 PML100 时,不支持 LVDC, OPR3 寄存器。
用 PDK5S-I-S01/2(B)仿真时,当 GPCS 选择 Output 到 PA0 输出时,PA3 输出功能也会受影响。
仿真 PWM 波形时,建议用户在程序运行期间查看波形,当仿真器暂停或单步运行时波形可能会与实际不
符。
PDK5S-I-S01/2(B)仿真器的 ILRC 频率与实际 IC 不同,且未经校准,其频率范围大约在 34K~38KHz。
用 PDK5S-I-S01/2(B)仿真时,不建议利用改变 tm2ct 来影响 timer2 的中断周期,因为跟实际 IC 周期不符
合。
快速唤醒时间和使用 PDK5S-I-S01/2(B)仿真不同 (PDK5S-I-S01/2(B):128 SysClk,PML100:45 ILRC)
PDK5S-I-S01/2(B)仿真时,看门狗溢出时间也有差异:
WDT 周期设置 | PDK5S-I-S01/2(B) | PML100 |
misc[1:0]=00 | 2048 * T ILRC | 8192 * T ILRC |
misc[1:0]=01 | 4096 * T ILRC | 16384 * T ILRC |
misc[1:0]=10 | 16384 * T ILRC | 65536 * T ILRC |
misc[1:0]=11 | 256 * T ILRC | 262144 * T ILRC |
