功能
1.1. 特性
通用系列
不建议使用于 AC 阻容降压供电或有高 EFT 要求的应用。应广不对使用于此类应用而不达安规要求负责
工作温度范围：-40°C ~ 85°C
1.2. 系统功能
1KW OTP 程序存储器
64 字节数据存储器
一个硬件 16 位定时器
一个 8 位定时器（可作为 PWM 生成器，PWM 分辨率可以为 6 位、7 位或 8 位）
一组三连套 11 位 SLED (Sper LED) PWM 生成器及计数器
提供一个硬件比较器
6 个 IO 引脚，有可选的上拉/下拉电阻
每一个引脚都可设定为唤醒功能
提供三路大电流 IO，并且每路都具有四组电流选项
MAX I OL = 232mA@V DD =5.0V,VOL =1.0V
MAX I OH = 223mA@V DD =5.0V,VOH =4.0V
时钟源：内部高频 RC 振荡器，内部低频 RC 振荡器和外部晶体震荡（XTAL 模式）
内建晶振电容，有 Disable / 7pF/ 9.5pF / 12.5pF 几种可选
每个能唤醒的 IO：支持两种可选的唤醒速度：正常和快速
八段 LVR 复位设定：4.0V, 3.5V, 3.0V, 2.7V, 2.5V, 2.2V, 2.0V 和 1.8V
外部中断引脚: PA0
Bandgap 电路提供 1.2V 参考电压
1.3. CP 特点
工作模式：单一处理单元的工作模式
86 个强大指令
绝大部分指令都是单周期（1T）指令
可程序设定的堆栈指针和堆栈深度
数据存取支持直接和间接寻址模式，用数据存储器即可当作间接寻址模式的数据指针（index pointer）
IO 地址以及存储地址空间互相独立
1.4. 封装信息
PML100-S08: SOP8 (150mil)
PML100-06: SOT23-6 (60mil)

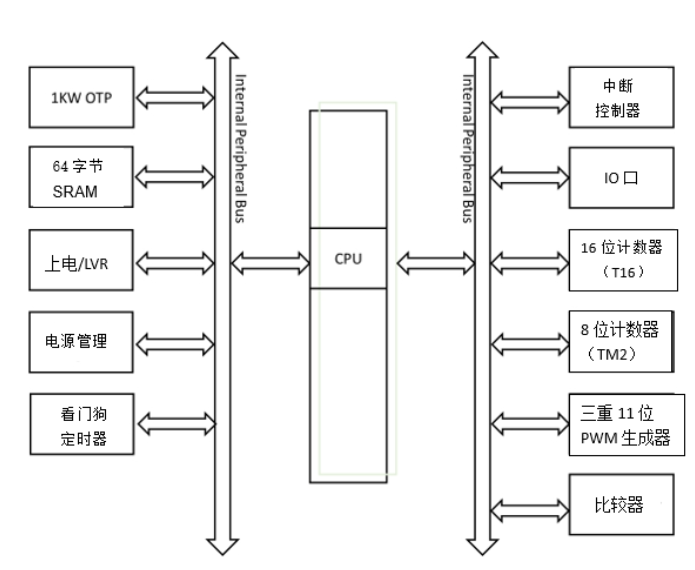

系统概述和方框图
PML100 是一个 IO 类型，静态 OTP 单片机。它运用 RISC 的架构基础使所有的指令执行时间都是一个指令
周期，只有少部分间接地址访问的指令是需要两个指令周期。
PML100 内置 1KW OTP 程序存储器以及 64 字节数据存储器，内置一个硬件比较器用于比较两个管脚之间或
者管脚与内部参考电压 VinternalR 之间或者管脚与 bandgap 参考电压之间的信号电压。另外 PML100 还提供了三个
硬件计数器：一个 16 位计数器，一个 8 位 PWM 计数器和一组全新设计的 11 位 SuLED PWM 生成器及计数器
(LPWMG0，LPWMG1 和 LPWMG2)。
PML100 8 位 OTP SuLED IO 类型单片机 引脚定义和功能描述
| 引脚名称 | 引脚&缓冲器类型 | 功能描述 |
| PA7 / X1 / CIN5- |
IO ST / CMOS |
此引脚的功能为： (1) 端口 A 位 7，并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2) 当使用外部晶体振荡器时，作为 Xin 引脚 (3) 比较器的第 5 负输入源 当用做晶体振荡器的功能时，为减少漏电流，请将 padier 寄存器位 7 关闭其数字输入 功能。这个引脚可以设定在睡眠中唤醒系统的功能；但当寄存器 padier 位 7 为“0”时， 唤醒功能是被关闭的。 |
| PA6 / X2 / CIN4- |
IO ST / CMOS |
此引脚的功能为： (1) 端口 A 位 5，并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2) 硬件复位 (3) 11 位 PWM 生成器 LPWMG2 的输出端 这个引脚可以设定在睡眠中唤醒系统的功能；但是，当寄存器 paider 位 5 为“0”时，唤 醒功能是被关闭的。 另外，当此引脚设定成输入时，对于需要高抗干扰能力的系统，请串接 33Ω 电阻 |
| PA5 / PRSTB / LPG2PWM |
IO ST / CMOS |
此引脚的功能为： (1) 端口 A 位 5，并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2) 硬件复位 (3) 11 位 PWM 生成器 LPWMG2 的输出端 这个引脚可以设定在睡眠中唤醒系统的功能；但是，当寄存器 paider 位 5 为“0”时，唤 醒功能是被关闭的。 另外，当此引脚设定成输入时，对于需要高抗干扰能力的系统，请串接 33Ω 电阻 |
| PA4 / CIN+ / CIN1- / TM2PWM LPG1PWM |
IO ST / CMOS / Analog |
此引脚的功能为： (1) 端口 A 位 4，并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2) 比较器的正输入源 (3) 比较器的第 1 负输入源 (4) 计数器 Timer2 输出 PWM (5) 11 位 PWM 生成器 LPWMG1 的输出端 当用做模拟输入功能时，为减少漏电流，请用 padier 寄存器位 4 关闭其数字输入功能。 这个引脚可以设定在睡眠中唤醒系统的功能，但是当寄存器 padier 位 4 为”0”时，唤醒 功能是被关闭的。 |
| PA3 / CIN0- / TM2PWM / LPG2PWM |
IO ST / CMOS / Analog |
此引脚的功能为： (1) 端口 A 位 3，并可编程设定为输入或输出，弱上拉/下拉电阻模式 (2) 比较器的第 0 负输入源 (3) 计数器 Timer2 输出 PWM (4) 11 位 PWM 生成器 LPWMG2 的输出端 当用做模拟输入功能时，为减少漏电流，请用 padier 寄存器位 3 关闭其数字输入功能。 这个引脚可以设定在睡眠中唤醒系统的功能，但是当寄存器 padier 位 3 为”0”时，唤醒 功能是被关闭的 |
| 注意: IO: 输入/输出; ST: 施密特触发器输入; OD: 开漏; Analog: 模拟输入引脚;CMOS: CMOS 电压基准位 | ||
