对应电池供电的产品,在不使用的时候,单片机和外设都应该进入休眠状态 用于减少对电池电量消耗 在使用的时候又能够通过按键或其他信号唤醒系统,然后进入正常工作状态 在电压V3.3V的情况下,应广单片机的休电流几乎在2A以下 经常测到都是一点几uA.非常不那么应广单片机的低功耗和按键唤醒是怎么实现的呢?不多说上代码.除了外部唤醒 还有一种机制是内部定时器定时唤醒
分两个部分写，省电模式和掉电模式，这也是规格书上描述的官方叫法，本文统称为休眠模式。
一：stopexe模式（省电模式）
这个省电模式可以通过IO唤醒和中断唤醒。
如果使用IO唤醒，那么设置好IO后，IO输入电平产生变化就会唤醒MCU。
arrow_forward_ios阅读文章
% buffered
00:00
00:21
01:31

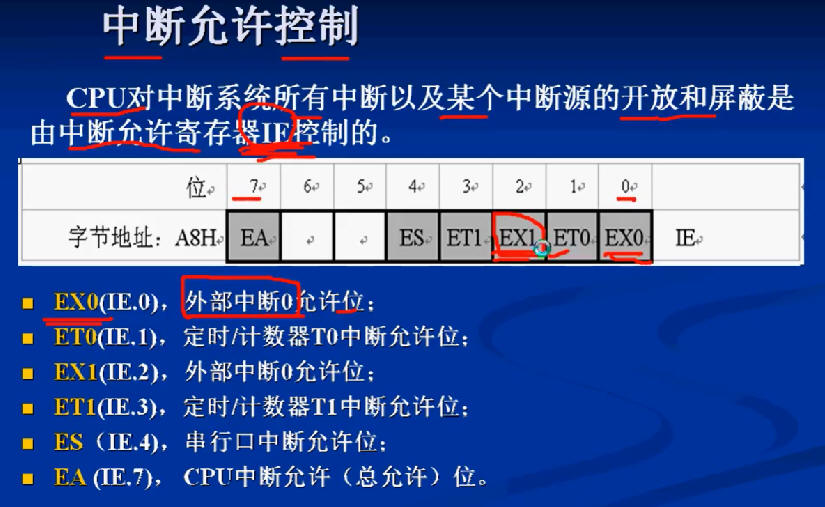

如果使用中断唤醒：
1，如果使用T16定时中断，那么在定时中断产生的时候就会唤醒MCU，由此也可以看出，进入省电模式stopexe时，MCU内部时钟仍然在运行，以便计时，而关闭的只是系统时钟sysclk，因此，在使用定时中断T16作为唤醒源时，务必要使用内部时钟IHRC/ILRC作为时钟源。
2，如果使用比较器中断作为唤醒源，在选择比较器输入端时，不要使用BG作为比较源，因为在进入省电模式时，BG也会关闭，会导致无法产生中断唤醒。
在进入省电模式前，因为MCU内部时钟不会关闭，而看门狗此时有打开的话，那么有可能在省电模式中产生不必要的复位，所以在进入省电模式前要关闭看门狗。
二：stopsys模式（掉电模式）
这个模式是深度省电，只能IO唤醒，MCU所有的时钟都会关闭。
三：程序设置
关联寄存器有「 IO端口寄存器，IO端口方向寄存器，IO端口上拉寄存器和IO端口数字寄存器」。
比如设置PA0作为IO唤醒口，那么IO端口设置为:
PA = 0B_XXXX_XXX0; // "X"代表任意，供实际应用写1或者0
PAC = 0B_XXXX_XXX0; //"0"代表输入
PAPH = 0B_XXXX_XXX1; // 「1」代表开内部上拉
$ padier 0b_xxxx_xxx1; //"1"代表打开PA0的唤醒功能 和数字输入功能
...
while(1){
stopsys； //休眠
}

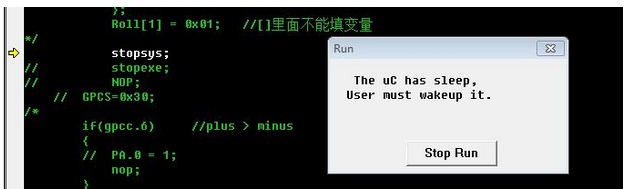

在仿真的时候，如果休眠了，光标会停止在stopsys这句上，如下图：
唤醒后，是跑stopsys的下一行指令，而不是先进去中断。
在程序写休眠时，因为电平有变化就产生唤醒的动作，那么可能发生的现象是，比如MCU在休眠中，按键按下MCU唤醒，程序跑了一个循环又再次进入休眠，此时按键还没松开，而等按键再松开时，又再产生了电平变化唤醒MCU，那么表现出来的现象就像是按键没有唤醒功能一样，因此要避免这个问题，可以在程序上做个时间差，比如唤醒之后，等1秒或者等按键松开之后再去跑程序大循环。
