一、重要通知：
IDE 0.91M1 后的版本将针对.Adjust_IC Macro 做优化调整，有助于提升 IC 在小部份特定
应用环境下做电源反复插拔测试时的稳定性及抗干扰能力。
二、 适用芯片：
1. PFS172/PFS122
2 . PFC232/PFx252
3 . PFC151/PFC161
4 . PFC460
5 . PML100
三、前言：
MCU 的开机稳定性与电源有着密不可分的关系，尤其是在电源上电过程中。上电瞬间的
波形可能是较为不稳定、杂乱、随机性的上下弹跳。此外电源上电的波形亦与应用的线路、
PCB 走线、所使用的元器件皆有着密切关联。极端或超规的电源突波也是有可能导致芯片存
在开机失败，产生疑似死机的状态。所以当产品要做开机可靠度测试时，最简单且最常用的方
法就是采用不间断的电源插拔做为其中的一个测试项目。
四、电源插拔测试说明：
某些产品在应用测试过程中会使用不间断电源插拔做为测试项目，借以验证产品及 IC 的
可靠度。目前已知部分型号 IC 可能受封装的塑封材料、打线材料、封装框架、封装工艺…等
等的影响，使得芯片 VDD 供电回路特性产成了微小改变，影响开机的电气性能。部份运行高
系统频率且使用较小封装的芯片在某些应用的 PCB 板材及应用线路上，小部份比例可能无法
通过不间断的电源插拔测试。
五、 改善对策：
对策 1. 使用 IDE 0.91M1 以后的版本做编译并产生 PDK 烧录档。
IDE 0.91M1 以后的版本将针对.Adjust_IC 这个宏 (Macro) 指令做局部优化，此优化可有
效的提高 IC 在电源插拔测试下的稳定性及抗干扰能力。
旧 Code 使用 IDE 0.91M1 重新编译后 Checksum 将会产生异动，若要维持与原 code 的
checksum 保持不变，可在 .PRE 档中增加语句“.Check_Sum Modify 0x123456”，
其中，0x123456 要改为原档 checksum，这里只做范例参考使用（如图一）
图一、指定 checksum 不变
对策 2. 使用 IDE/Writer 0.91M1 以后的版本做烧录。
IDE/Writer 0.91M1 的版本将增加 PDK 文件自动检查及 PDK 文件转换功能。针对 0.91M1
以前生成的 PDK 文件将提供转档功能选单，客户可自行选择是否做转换。经过转档后的
PDK 档将等同使用新版本的 IDE 重新编译过。用新生成的 PDK 档烧录 IC，将能有效的
提升 IC 在电源插拔测试下的稳定性及抗干扰能力。
图二、IDE_0.91M1 后的版本下载以前的 PDK 会自动提示是否要做转档操作

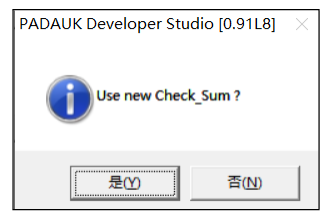

图三、确定转换后的 PDK 档是否采用新的 checksum 值
图四、保存新的 PDK 档，并采用新的 checksum 值
图五、保存新的 PDK 档，但采用原始 checksum 值
图六、完成转档操作，Writer 自动下载转档后的新 PDK 文件
对策 3. 使用较低的系统频率做开机，个别型号可同时打开慢开机功能。
.Adjust_IC 先使用 500KHz 开机，待系统初始化完成后再手动切回所需要的系统频率。
对于 PFS172/122 及 PML100 三个型号，可同时在 Code Option 选单中设定使用慢开机。
图七、低频开机初始化后再做时钟切换
图八、Code Option 中设置慢开机功能
对策 4. 优化硬件应用线路、元器件及 PCB 走线，改善上电波形的稳定性。
六、注意事项：
1. 使用 IDE/Writer 0.91M1 以前版本生成的 PDK 所烧录的芯片不代表在应用上会有问题或是
存在着不稳定性。
2. 建议使用 IDE/Writer 0.91M1 以后的版本做程序的编译及烧录下载工作。
3. 使用 IDE 0.91M1 以后编译出的 Chedksum 有可能存在着与先前版本 IDE 不一致的现象。
4. 使用 IDE/Writer 0.91M1 做烧录时亦同时兼容旧版本的 PDK 档，但使用旧版本的 PDK 档
烧录的芯片将可能不俱备提升电源插拔测试抗干扰能力。(但不代表应用上会有问题)
5. 使用 IDE/Writer 0.91M1 以前的版本做烧录，但所下载的 PDK 档为新 IDE 生成的 PDK 档，
则烧录的芯片亦将俱备提升电源插拔测试抗干扰能力。
6. 针对 PFC460 / PGC464 / PGC434 系列 IC，由 IDE/Writer 0.91M1 之前的版本编译产生
的 PDK 将可能出现无法下载并烧录的状况，若遇此情况，建议必须使用 IDE 0.91M1 以
后的版本重新编译生成新的 PDK 文件，再执行烧录动作。
图九、IDE 0.91M1 之前的版本产生的 PDK 有可能需要重新编译下载
7. 用户可自行选择以上四个对策中的任意项操作。
