特性
通用 OTP 系列：PMS134G 系列是一款带 12bit ADC，以 OTP 为程序基础的 CMOS 8-bit 微处理器。它运用 RISC 的架构并
且所有的指令架构的执行周期都是一个指令周期，只有少部分指令需要两个指令周期。
于 AC 阻容降压供电或有高 EFT 要求之应用必要时需修改系统电路以提高抗干扰能力
工作温度范围：-40°C ~ 85°C
使用 IC
引脚的使用和设定
(1) IO 作为数字输入
IO 作为数字输入时，Vih 与 Vil 的准位，会随着电压与温度变化，请遵守 Vih 的最小值，Vil 的最大值规范。
内部上拉电阻值也将随着电压、温度与引脚电压而变动，并非为固定值。
(2) IO 作为数字输入和打开唤醒功能
设置 IO 为输入
用 PXDIER 寄存器将对应位设为“1”。
(3) PA5 设置为输出引脚
PA5 只能做 Open Drain 输出，输出高需要外加上拉电阻。
(4) PA5 设置为 PRSTB 输入引脚
设定 PA5 作输入。
设定 CLKMD.0=1 来启用 PA5 作为 PRSTB 输入引脚。
(5) PA5 作为输入并通过长导线连接至按键或者开关
必需在 PA5 与长导线中间串接 >33Ω 电阻。
应尽量避免使用 PA5 作为输入。
(6) PA7 和 PA6 作为外部晶体振荡器。
PA7 和 PA6 设定为输入。
PA7 和 PA6 内部上拉电阻设为关闭。
用 PADIER 寄存器将 PA6 和 PA7 设为模拟输入。
EOSCR 寄存器位[6:5]选择对应的晶体振荡器频率：
01 ： 低频，例如：32KHz
10 ： 中频，例如：455KHz、1MHz
11 ： 高频，例如：4MHz
设置 EOSCR.7 =1 启用晶体振荡器。
从 IHRC 或 ILRC 切换到 EOSC，要先确认 EOSC 已经稳定振荡
中断
(1) 当使用中断功能的一般步骤如下：
步骤 1：设定 INTEN 寄存器，开启需要的中断的控制位
步骤 2：清除 INTRQ 寄存器
步骤 3：主程序中，使用 ENGINT 指令允许 CPU 的中断功能
步骤 4：等待中断。中断发生后，跳入中断子程序
步骤 5：当中断子程序执行完毕，返回主程序
* 在主程序中，可使用 DISGINT 指令关闭所有中断
* 跳入中断子程序处理时，可使用 PUSHAF 指令来保存 ALU 和 FLAG 寄存器数据，并在 RETI
之前，使用 PUSHAF 指令复原，步骤如下：
void Interrupt (void) //中断发生后，跳入中断子程序
{ //自动进入 DISGINT 的状态，CPU 不会再接受中断
PUSHAF;
…
POPAF;
} //系统自动填入 RETI，直到执行 RETI 完毕才自动恢复到 ENGINT 的状态
(2) INTEN，INTRQ 没有初始值，所以要使用中断前，一定要根据需要设定数值。
(3) 外部 IO 脚中断源有两组，每组由 code option Interrupt Src0 和 Interrupt Src1 来决定实际对应的唯一中断接
脚；选中的 IO 接脚，需遵守 inten/ intrq/ integs 寄存器的规范。
系统时间选择
利用 CLKMD 寄存器可切换系统时钟源。请注意，不可在切换系统时钟源的同时把原时钟源关闭。例如：
从 A 时钟源切换到 B 时钟源时，应该先用 CLKMD 寄存器切换系统时钟源，然后再通过 CLKMD 寄存器关闭
A 时钟振荡源。
例子：系统时钟从 ILRC 切换到 IHRC/2
CLKMD = 0x36; // 切到 IHRC，但 ILRC 不要停用
CLKMD.2 = 0; // 此时才可关闭 ILRC
错误：ILRC 切换到 IHRC，同时关闭 ILRC
CLKMD = 0x50; // MCU 会死机
看门狗
看门狗默认为开，但程序执行 ADJUST_IC 时，会将看门狗关闭，若要使用看门狗，需重新配置打开。当
ILRC 关闭时，看门狗也会失效。
烧录方法
PMS134G 的烧录脚为 PA3，PA4，PA5，PA6，VDD，GND 这 6 只引脚。
请使用 5S-P-003x 或更高版本来烧写 PMS134G 真实芯片。 (3S-P-002x 或更旧版本不支持编程 PMS134G)
多芯片封装 (MCP) 或板载编程时有关电压和电流的特别注意事项
(1) VPP 可能高于 11V，其最大电流可能达到 20mA 左右。
(2) VDD 可能高于 6.5V，其最大电流可能达到 20mA 左右。
(3) 所有其他信号引脚电平（除 GND 外）均与 VDD 相同。
用户在 MCP 或板载编程中使用本产品时，应确认其外围组件或电路不会被上述电压损坏，并且不会钳制上述
电压。
重要注意事项：
必须按照 APN004 和 APN011 上的说明对处理程序上的 IC 进行编程。
在处理程序端口到 IC 的 VBAT 和 GND 之间连接一个 0.01uF 电容总是有利于抑制干扰。但请勿接大
于 0.01uF 的电容，否则可能会导致编程失败。
5S-P-003x 写入 PMS134G，使用跳线 7 来适配程序信号连接。信号的连接取决于 IC 封装。请参考。 Writer
用户手册的第 5 章找到示例并为目标 IC 封装制作跳线 7 自适应板。用户可以从以下链接器网页获取用户
手册。

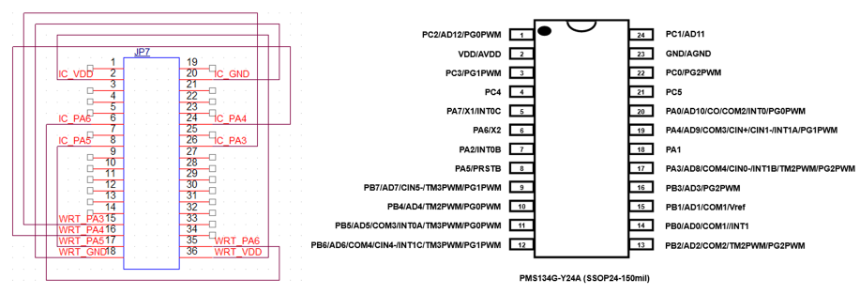

例如，将 JP7 烧录器信号连接到 Y24，如下。
Fig.23: schematic diagram of Jumper7 for P003x
