## 修订历史
| 修订 | 日期 | 描述 |
| V001 | 2025/03/03 | 初版 |
## 文档信息
- **文件版本**: V001
- **适用芯片**:
PMS150G/PMS152G/PMS154G/PMS134G
- **适用烧录软件版本**:
PMS152G/PMS154G/PMS134G → FPPA IDE/Writer Ver1.02C4之后版本
- **适用硬件烧录器型号**:
PDK5S-P-003/PDK5S-P-003B/PDK5S-P-003B2/PDK5S-P-003C
## 1. 前言
针对部分芯片在半自动机台烧录时可能受杂讯干扰导致烧录良率下降或引脚击穿的问题，本指南提供改善对策。
## 2. 说明和改善对策
### 封装示例
- **PMS150G-S08**：
在烧录器（Writer）背面 **JP2 的 PA5 引脚**串联 **100Ω 电阻**。
连接方式参考图1：

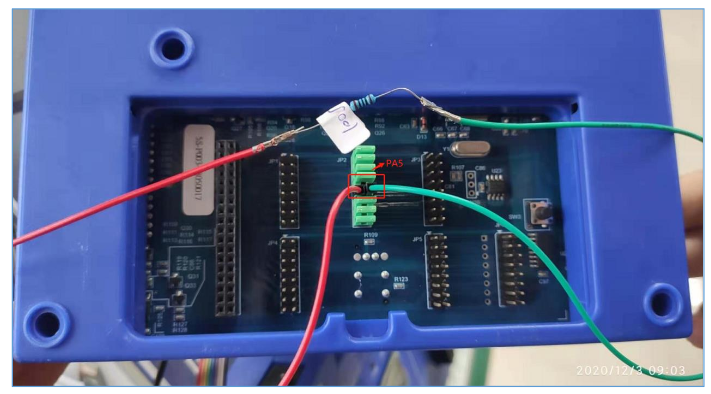

图 1、JP2 串接 100Ω 连接示意图
- **U06封装**：
在 **JP7 的 PA5 引脚**串联 **100Ω 电阻**。连接方式参考图2：
[图2：U06封装JP7接线原理图](image_placeholder)
图 2、U06 封装 JP7 跳线板原理图
## 3. 适用烧录器型号
以下型号需按上述方式串接电阻：
- PDK5S-P-003
- PDK5S-P-003B(x)
- PDK5S-P-003C
## 4. PDK烧录文件下载提示
下载PDK烧录文件至烧录器时，软件会显示 **“PA5需串接电阻”** 的提示窗口，如下图所示：
图 3、PDK 檔下载时烧录接线提示窗口
## 5. PMS150G-100R烧录转接板
- **适用型号**：P-003B2/P-003C烧录器出厂标配。
- **功能**：支持PMS152G/PMS154G/PMS134G多数封装型号的烧录。
图 4、PMS150G-100R 烧录转接板 PCB 佈線圖
图 5、PMS150G-100R 烧录转接板
## 6. PMS150G-100R烧录转接板适用封装列表
| IC編號 | IC封装 | Jumper轉接板 | Socket空格位數 |
|---|---|---|---|
| PMS150G | S08 | PMS150G-100R烧录转接板→JP2 | Shift 4 |
| PMS150G | U06 | PMS150G-100R烧录转接板→JP7 | No Shift |
| PMS152G PMS154G | S16 | PMS150G-100R烧录转接板→JP2 | No Shift |
| PMS152G PMS154G | S14 | PMS150G-100R烧录转接板→JP2 | Shift 1 |
| PMS152G PMS154G | M10 | PMS150G-100R烧录转接板 →JP2 | Shift 3 |
| PMS152G PMS154G | S08 | PMS150G-100R烧录转接板→JP2 | Shift 4 |
| PMS152G PMS154G | U06 | PMS150G-100R烧录转接板→JP7 | No Shif |
上述表格中的芯片封装皆可直接使用 PMS150G-100R 烧录转接板，其他封装引脚型式则需使用
专用 JP7-100R 烧录转接板。专用 JP7-100R 烧录转接板可与我司 FAE 联络索取原理图及 PCB
文件。
**备注**：
- 实际操作时请确保烧录器固件和软件版本符合要求。
- 图片引用需根据实际文件补充链接或替换为本地路径。
若对以上说明有不清楚之处或仍有其他疑问， 请与 逐高电子技术方案开发部 sales11@zicoic.com 0755-88364040 联络
