首先，感谢您选用应广科技 FPPATM 多核心并行处理系列产品，请您耐心的看完本份一对一程序烧录
器（PDK3S-P-002）使用手册。
应广科技推出的 PDK3S-P-002 程序烧录器，可以支持下列系列芯片，并支持离线烧录。
P211 系列、P232 系列、P234 系列、P201 系列、P221 系列
PDK82 系列、PDK22 系列
一、 简介

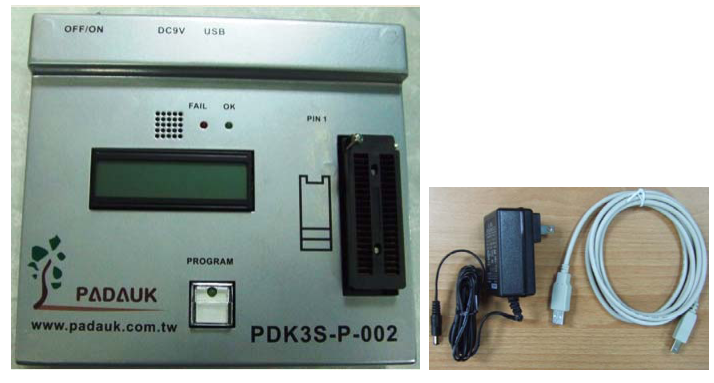

程序烧录器及其配件，如下图所示。
PDK3S-P-002 程序烧录器的应用软件，您可到应广科技网站下列地址下载最新版本。
http://www.padauk.com.tw/technical-application.php?item=developing-tools 或是
http://www.padauk.com.tw/ à 技术应用 à 技术开发工具 à PDK3S-P-002 程序烧录器 1 对 1 S/W
n 应用软件下载完毕，请解压缩后安装到您的计算机，再接上 PDK3S-P-002 到您的计算机 USB
接口即可使用。
n 您也可以在将您要烧录的程序下载到 PDK3S-P-002 后，拔掉 USB 接线，重新开机做离线烧录。
PDK3S-P-002 一对一烧录器使用手册
Copyright ã2011 PADAUK Technology Co., Ltd. P. 4 of 17 V0.01 – October 12, 2011
二、 烧录程序
注意！在将程序烧录至芯片之前，请先确认程序在仿真器已摸拟正确。
步骤 1：在使用程序烧录器前，请确认已正确连接电源，并已连接至您的计算机 USB 接口。
步骤 2：在执行工具前，请先打开程序烧录器电源开关；

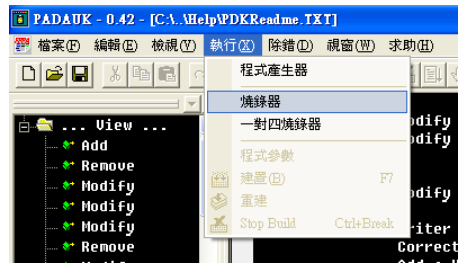

A. 从 FPPA IDE 工具 选单中选择【执行】的
【烧录器】。程序烧录功能窗口，如下图
所示。

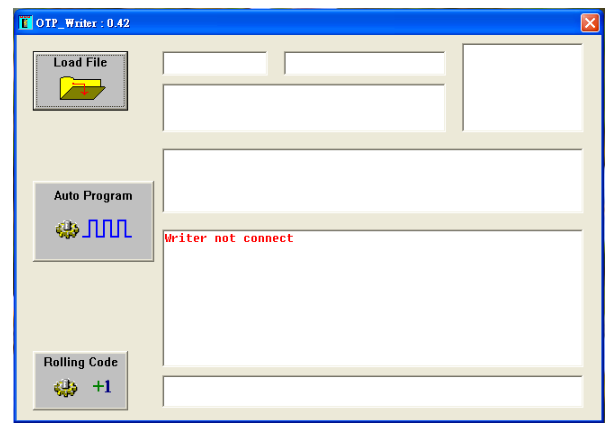

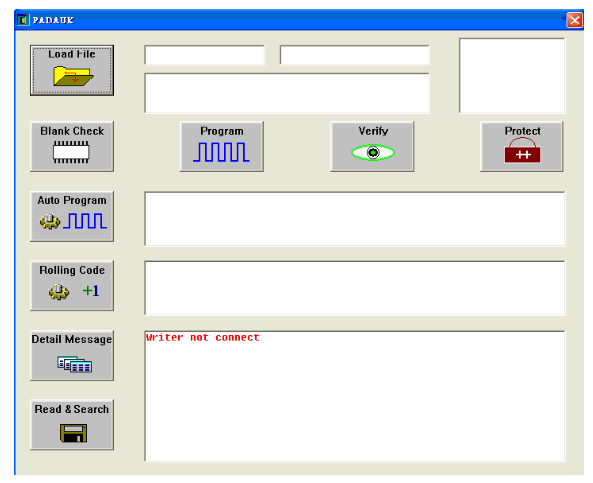

若未先打开程序烧录器电源开关，将出现下图窗口及”Writer not connect”讯息。

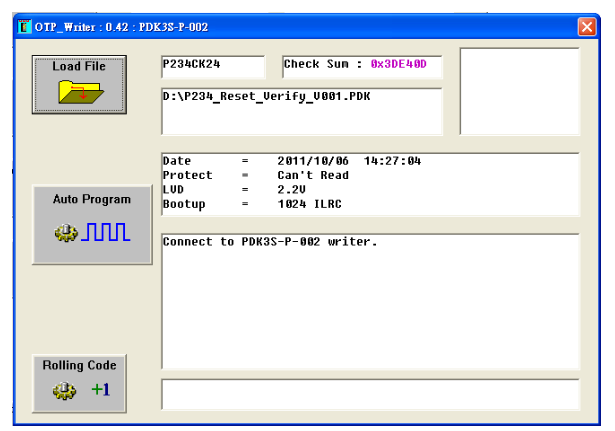

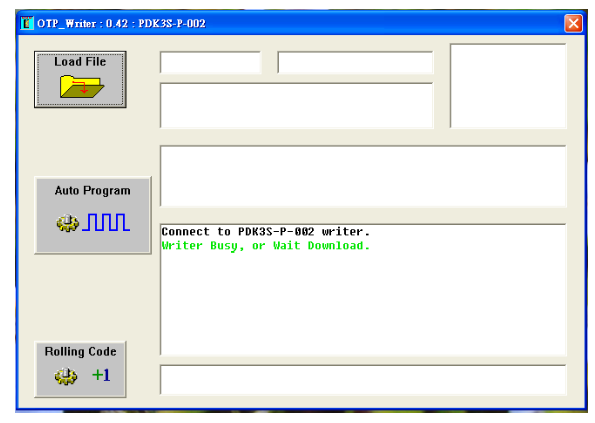

成功打开【烧录器】后，将出现下图窗口及”Connect to PDK3S-P-002 writer.”。
B. 从 OTP Writer
工具 执行。
若未先打开程序烧录器电源开关，将出现下图窗口及”Writer not connect”讯息。
成功打开【烧录器】后，将出现下图窗口及”Connect to PDK3S-P-002 writer.”。

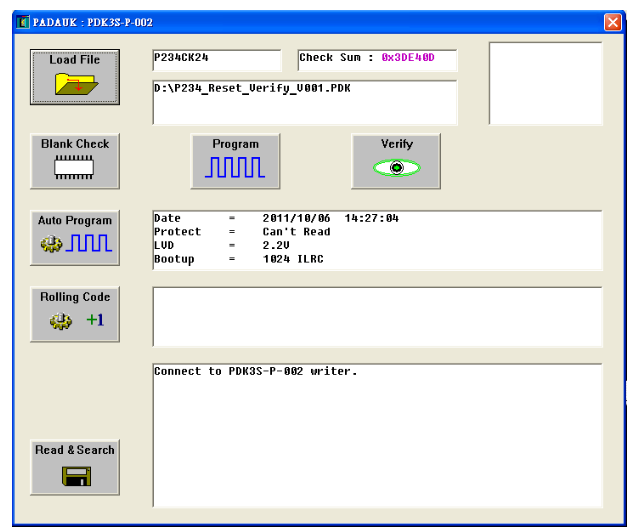

步骤 3：若烧录器已使用烧录过，如下图所示档案，是前一次储存在烧录器的内容，同时也显示
于烧录器的 LCM Module 上。
在烧录器的 LCM Module 上（如右图）
第一行会依序显示文件名称、芯片名称、Check Sum 数值，就跟程序窗口显示的一样；
第二行会依序显示档案日期、加密程度、…也跟程序窗口的中间字段显示一样。
在烧录器的 LCM Module 上的第一行信息，是最重要的信息，请在使用离线烧录芯片前，务
必详细检查。
你可以重新执行 Load File 后，选择.PDK 档，完成后，就会重新下载档案到烧录器上。

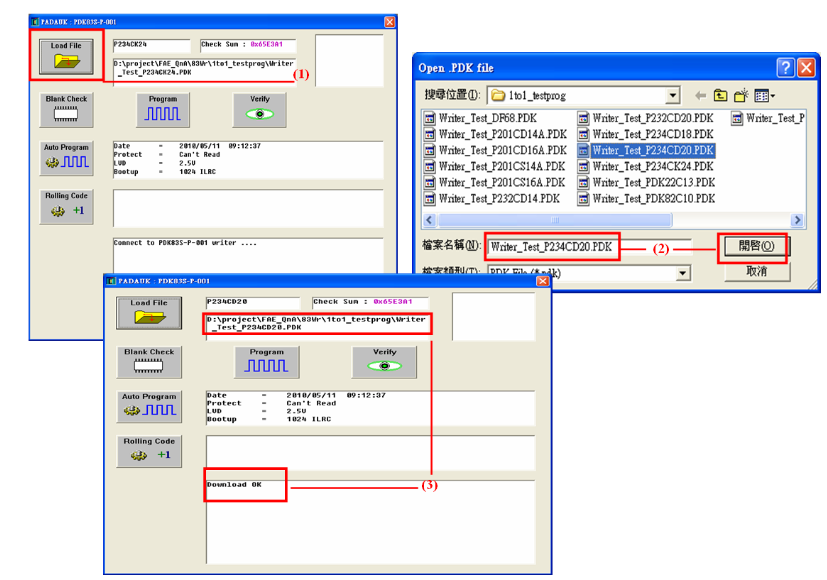

下载档案方法如下，请参考图示。
（1）打开档案选择（Load File）窗口
（2）选择档案
（3）下载完成（Download OK
下载档案完成后，你可以选择在计算机操作烧录，或者在烧录器上操作烧录，两者没有差异。
步骤 4：
在烧录之前，需先依要烧录的芯片型号，调整 Jumper 位置，连接相应的接口。
n 请先关闭烧录器电源。
n 接着，松开背板固定螺丝，您会看到共 8 组界面（Connector）。
PDK3S-P-002 一对一烧录器使用手册
Copyright ã2011 PADAUK Technology Co., Ltd. P. 8 of 17 V0.01 – October 12, 2011
步骤 4：
在烧录之前，需先依要烧录的芯片型号，调整 Jumper 位置，连接相应的接口。
n 请先关闭烧录器电源。
n 接着，松开背板固定螺丝，您会看到共 8 组界面（Connector）。
n 各芯片对应的接口编号，请参阅 PCB 板上标示。依标示调整您欲烧录的芯片对应的 Jumper
位置，并接完成。（请注意！这 8 组接口同时只能有一组连接，才可以正常烧写，不正当的设定将
造成芯片及烧录器损坏。）

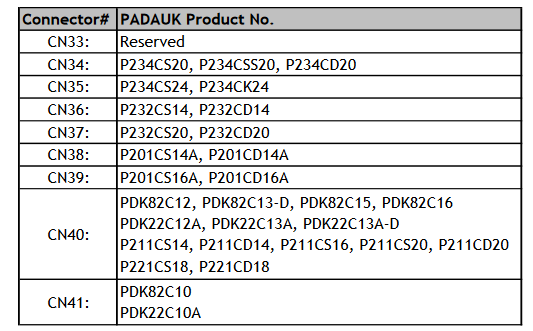

² 各界面（CN: Connector）位置及对应的应广标准产品型号说明如下：
步骤 5：

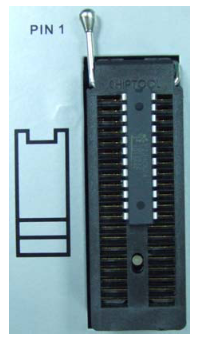

将您欲烧录的芯片放置于 DIP40pin Socket 座上方，Socket 座左侧图示代表芯片缺口方向。另
外，Socket 座左上角，也标示有 PIN 1 位置，请依照指示方向正确放置芯片。

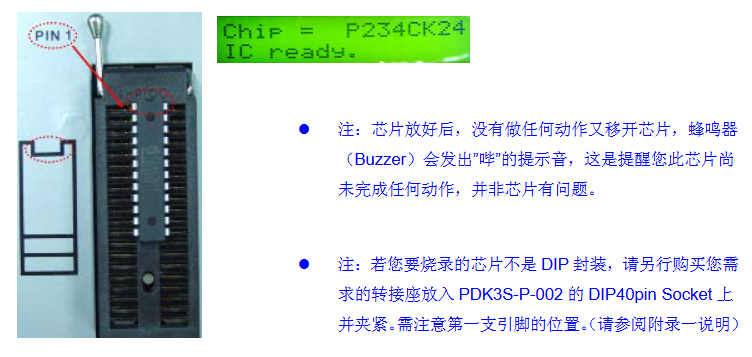

n 当芯片正确放置完成，在 LCM Module 上，会显示”IC ready”。图例：

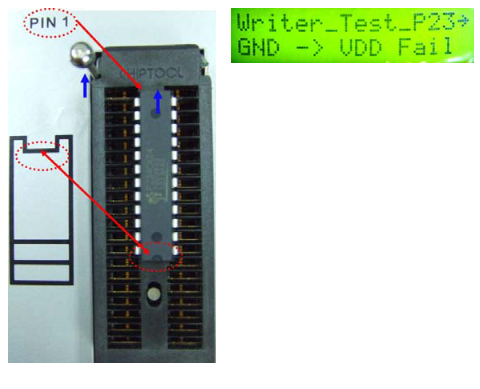

如果芯片没放好，LCM Module 上，会提示您有问题的 IO Pin 信息，请再次详细检查芯片放
置的方向及位置，并确实固定。图例：
步骤 6：
做好上面 5 个步骤后，就可以开始烧录了。
n 选择【Auto Program】把 PDK 程序代码档案，烧录到所选的芯片上。【Auto Program】将
自动完成所有的功能，包括：『空白检查』、『写入』以及『读取验证』。如有需求，『校正 IHRCR』
与『加密』也会自动完成。
n 按下烧录器的按钮，也会执行 Auto Program 的功能，所有烧录状态，会显现在 LCM Module
上，但并不会同步更新到计算机程序窗口中。

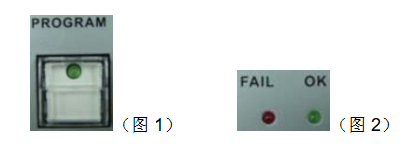

n 当烧录进行中，烧录按钮键上的绿灯（图 1）会持续亮着；当烧录完成，观察烧录器的红、
绿 LED 灯（图 2），亮红灯表示烧录失败，亮绿灯表示烧录成功；移除芯片后，恒亮的 LED
会改为闪烁的 LED，表示芯片已移除。
在烧录器的 LCM Module 上的第二行，也会显示所有的烧录信息，只有最后结果显示”IC
O.K.”，才表示烧录成功。
l 所有的步骤都完成后：

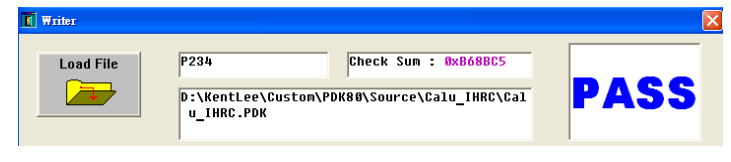

² 屏幕对话窗口将出现蓝色的 "PASS" 讯息，表示烧录成功；如下图：
同时，LED 亮绿灯 ，
表示烧录成功。
同时，LCM Module 也会出现 ”IC OK” 字样

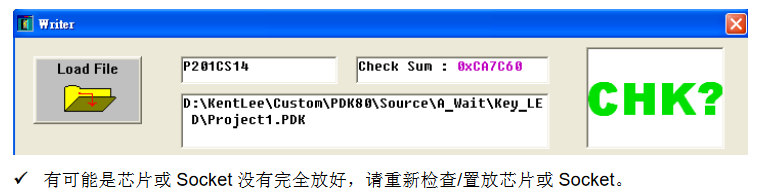

² 如屏幕对话窗口出现绿色闪烁的”CHK?”，表示烧录器无法辨识 ID，无法进行烧录动作。如
下图：
如屏幕对话窗口出现红色闪烁的”FAIL”，表示有烧录上的问题。如下图：
同时，LED 亮红灯
，警示烧录失败。
ü 同时，LCM Module 会出现错误讯息信息，请参阅”讯息排除与解决”。
ü 同时，蜂鸣器（Buzzer）会发出”哔”的提示音提醒。
三、 烧录 Rolling Code 功能
在有些需要支持 Rolling Code 的场合，PDK3S-P-002 烧录器也支持此功能。您只要设定 Rolling
Code 的起始值，与 Rolling Code 的递增值 注
；每次完整的烧录一颗芯片后，Rolling Code 将会
自动改变（加设定之递增值）。
＊注: 烧录器执行程序版本 0.36S（含）以后版本新增功能可自行设定递增值，之前版本内定递增值为 1。
注意：
1. 您需要先在您的.PDK 檔，设定需要 Rolling Code 支持。
2. 成功打开烧录器后，需先下载.PDK 檔。

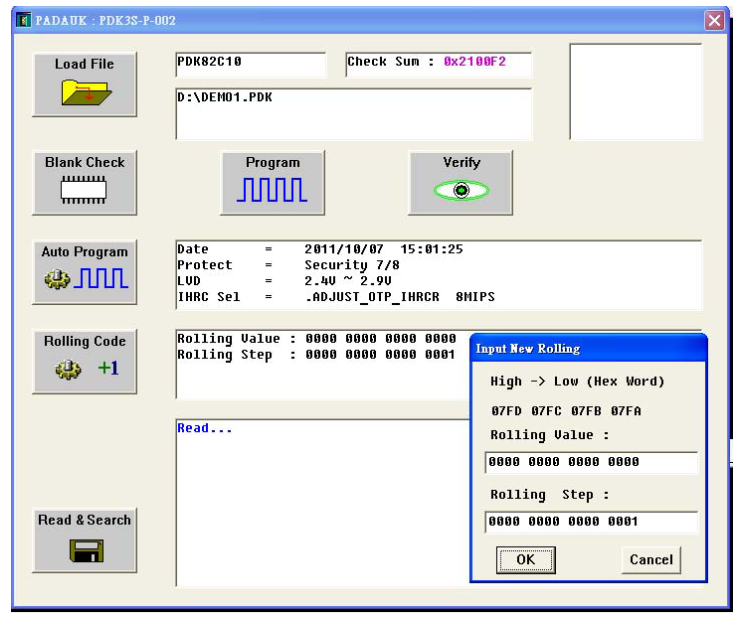

3. 在执行窗口，你可以从选单【Rolling Code】去设定 Rolling Code 的起始值和递增值；每
次成功烧录完成一颗芯片后，Rolling Code 将会自动加递增值。
在跳出的窗口 Input New Rolling 的【Rolling Value】填入起始值，【Rolling Step】填入递
增值，然后按【OK】
4. 目前 Rolling Code 可支持 2 个 Word ~ 5 个 Word, 即 8~20 个 0~F 的值。
5. PDK3S-P-002 可以支持离线烧录 Rolling Code 的功能。
在 Rolling Code 对话框中，0FFD 0FFC 0FFB 0FFA 代表的是 Rolling Code 在 OTP
的实际地址。
ü 每次执行”Load File”，会清除掉原本记录在烧录器的 Rolling Code 值，需要使用者
自行记录更新。
ü 利用烧录器上的按键，执行的单机烧录动作，并不会将结果传到计算机上；所以若
轮流在计算机与烧录器下命令，会有烧录器的 LCM 与计算机的显示不同步的问题。
请避免。
四、 Read & Search 功能
在有些需确定芯片烧录状态或内容的场合，PDK3S-P-002 也提供读回及寻找的功能。
步骤：
1. 将芯片正确放置在烧录座上

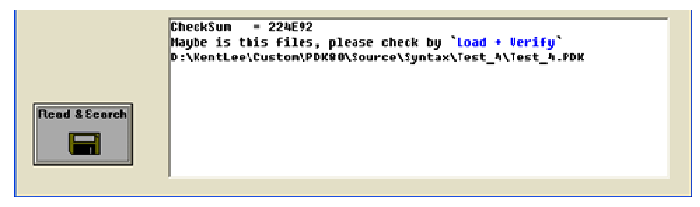

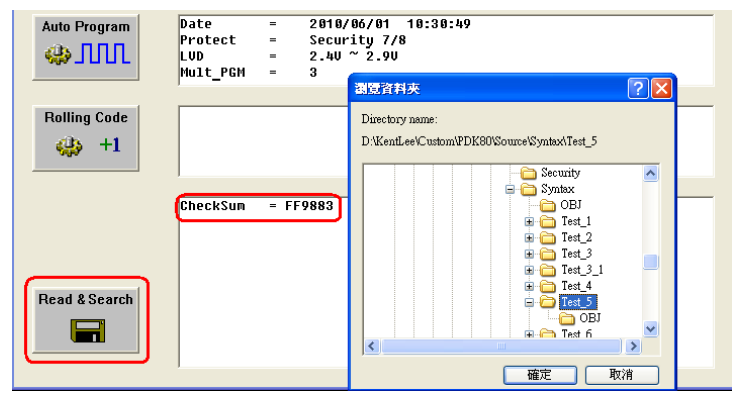

2. 按下在屏幕对话窗口的【Read & Search】功能钮，即可读回芯片的 CheckSum。（如下图
红色标示内容所示）
3. 同时，会出现一个对话窗口 浏览资料夹，请您选定目录后，按下【确定】，就会开始寻找该
目录（含子目录）内所有可能的来源档案.PDK。
4. 请将步骤 3 找到的.PDK 檔，用【Load File】先下载，再按【Verify】重新确定一次。
ü 若出现”OTP Verify OK”字样，表示找到的档案是正确的。
ü 若出现”Data isn’t Match”讯息，表示找到的档案不是该 Checksum 所对应的档案。请
到不同的目录下再寻找正确的.PDK 档后, 再重复步骤 4 核查。
五、 版本更新

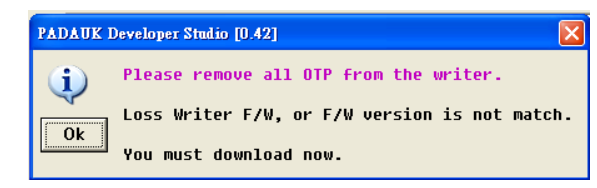

在版本有更新时，你会从程序窗口看到如下画面，表示版本需要更新，按下 OK 后就可以了。
请注意!! 要进行版本更新时，请务必先移除芯片，以避免不必要的危险。
六、 讯息排除与解决
n 烧录器在每 0.1 秒作一次芯片置放测试，所以刚放上芯片时，如有短暂并立即消失的 xxx
èxxx Fail 讯息，属正常现象。

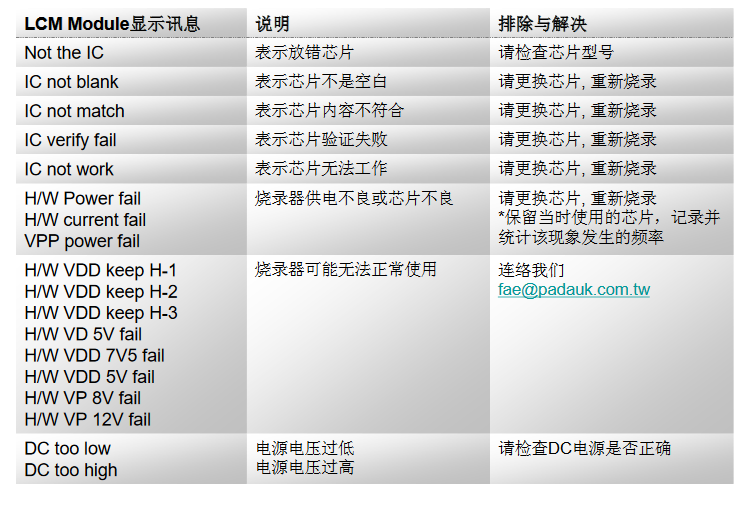

n 常见异常讯息、说明和排除与解决方法表列如下：
【附录一】烧录座
n 如果芯片是 DIP 封装，您可直接放在烧录器上的 DIP40pin Socket
上并夹紧，不需要转接座。如右图：
n 如果芯片不是 DIP 封装，请自行到电子零件商场采购一对一的 DIP
转 SOP / SSOP / MSOP……转接板 + Socket 成品（转接座）。

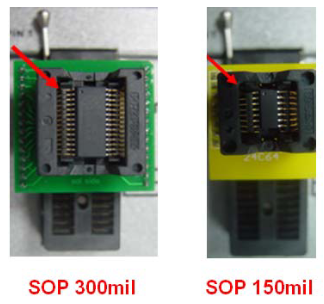

Ø DIP28pin 600mil 排针转 SOP28 300mil Socket
(for SOP18, SOP20, SOP24..)
Ø DIP28pin 600mil 排针转 SOP16 150mil Socket
(for SOP14, SOP16..)

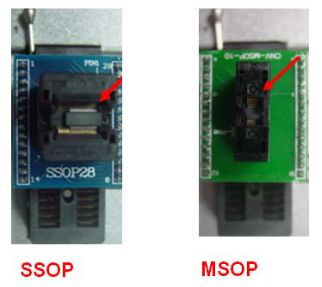

Ø DIP28pin 600mil 排针转 SSOP28 150mil Socket
(for SSOP16, SSOP20..)
Ø DIP28pin 600mil 排针转 MSOP10 118mil Socket
(for MSOP10)
n 将购来的转接座放入 PDK3S-P-002 的 DIP40pin
Socket 上并夹紧。请注意，红色箭头标示为芯片第一
支引脚的位置。如右图：
【附录二】外接半自动烧录机台
如果您会外接半自动烧录机台使用。需连接讯号线。请按下列步骤操作：

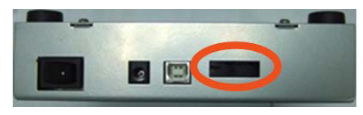

1. 松开背盖 4 支螺丝，取下背盖。（如图示）
2. 松开 PCB 板固定螺丝 5 支，取下 PCB 板。（如图示）

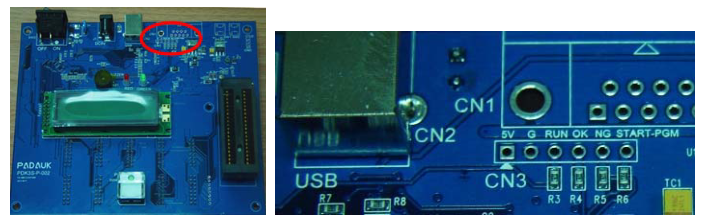

3. PCB 板正面上缘中间偏右（如图示）。为讯号线接点。

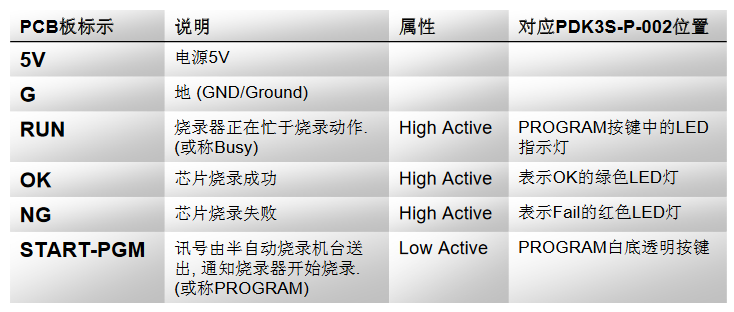

在 PDK3S-P-002 保留的半自动烧录机台专用讯号说明如下：
4. 焊接好讯号线后，可将线头自上盖上方开孔穿出。
5. 固定 PCB 板。
6. 固定背盖。
7. 将讯号线另一端，连接半自动烧录机台讯号接点。
如果您在使用上有任何的问题，请就近洽询应广科技代理商逐高电子 help@zhugaodz.com ，或与我们： 逐高电子技术开发部+86-0755-88364040 连系。
