应广单片机开发PMS171B的ADC采集一个大于等于2.5V的电压信号控制LED,内部高频RC震荡器,内部低频RC震荡器和外部晶体震荡,两个8位定时器(可做为PWM产生器)

整理编辑:逐高电子技术开发部 / 日期:2023-12-8

#include “extern.h”

 BIT LED_OUT : PA.6;
 BIT ADC_IN : PA.0;

 Word AdcCnt;

 void IO_Init (void);
 void Gat_Adc (void);
 /*****************************************************/
 void FPPA0 (void)
 {
 .ADJUST_IC SYSCLK=IHRC/4, IHRC=16MHz, VDD=5V;
 IO_Init ();
 while (1)
 {
 Gat_Adc ();
 if(AdcCnt >= 127)//检测2.5V 2.5/5*255
 {
 LED_OUT = 1;
 }
 else
 LED_OUT = 0;
 .delay 4000;
 }
 }

 void IO_Init (void)
 {
 $ ADC_IN in;
 $ LED_OUT Out,High;
 adcrgc = 0b0_000000; //ADC调节控制寄存器 使用VDD
 }
 /*********************************************/
 void Gat_Adc (void)
 {
 BYTE i;
 $ ADCC Enable, ADC_IN;
 i = 8;
 AdcCnt = 0;
 while ( i-- )
 {
 AD_Start = 1;
 .wait1 AD_Done;
 AdcCnt += ADCR;
 }
 AdcCnt = AdcCnt >> 3; //除以8
 }







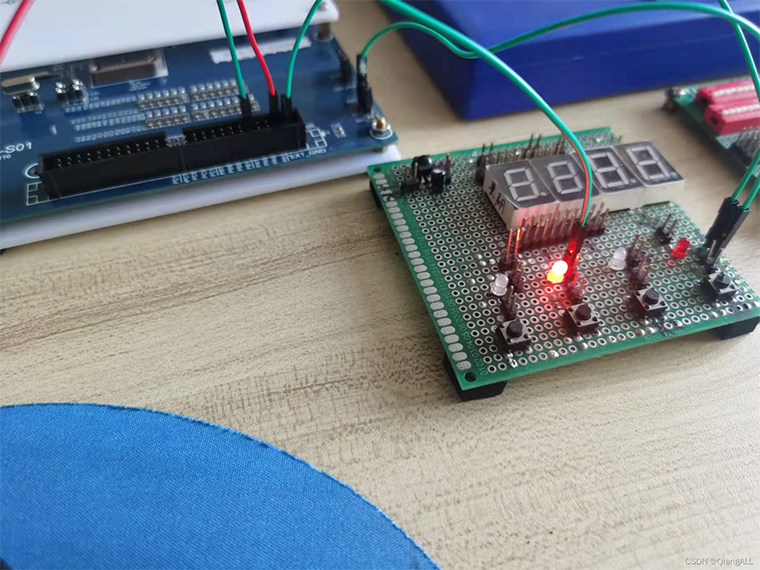

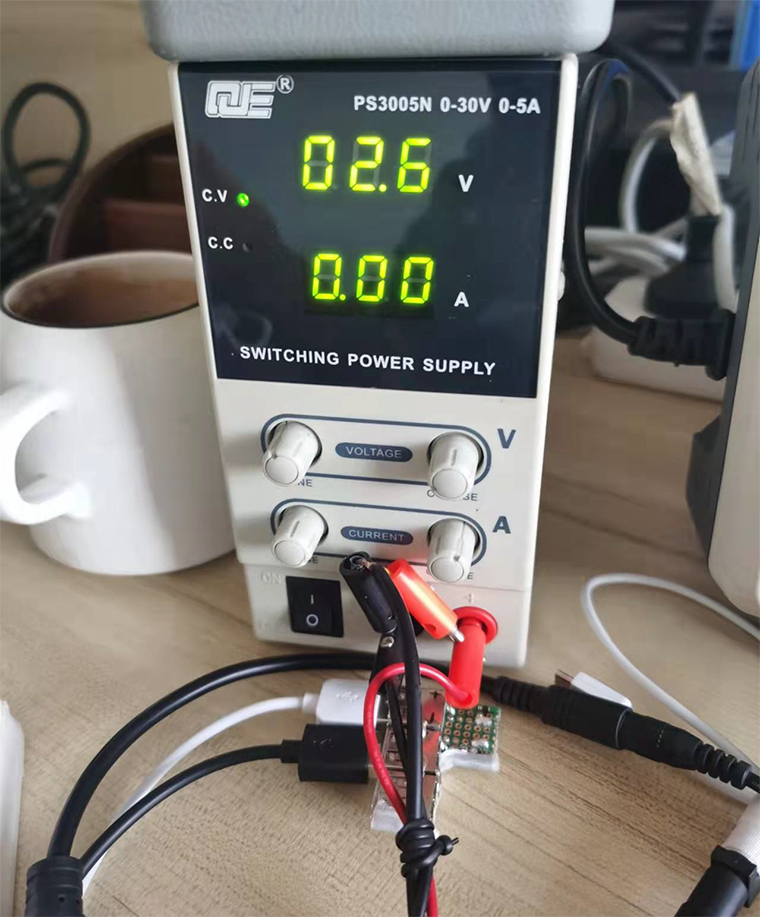

系统特性

1.    1.5KW OTP 程序储存器

2.    96 Bytes 数据储存器

3.    时钟源:内部高频RC震荡器,内部低频RC震荡器和外部晶体震荡

4.    Band-gap 电路提供1.2V 参考电压

5.    一个16位定时器

6.    两个8位定时器(可做为PWM产生器)

7.    提供一个比较器

8.    高达11通道8位ADC

9.    提供ADC 参考电压:外部输入,内部VDD

10.    八段LVR 复位电压设定: 4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V

11.    14 个IO 引脚带有上拉电阻选项,其中两个有下拉选项

12.    PB0提供NMOS开漏及PB7提供PMOS特大电流输出(典型值135mA @Vdd=5.0V)

13.    两组可选择的外部中断引脚

14.    每个IO 引脚都可设定唤醒功能

15.    对所有带有唤醒功能的IO,都支持2种可选择地唤醒速度:正常唤醒与快速唤醒

CPU 特性

1.    单一处理单元工作模式

2.    提供82 个有效指令

3.    大部分指令都是单周期(1T)指令

4.    可程序设定的堆栈指针和堆栈深度

5.    数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)

6.    IO 地址以及储存地址空间互相独立

封装信息
PMS171B-S16: SOP16 (150mil)
PMS171B-1J16A: QFN3*3-16pin (0.5pitch)
PMS171B-S14: SOP14 (150mil)
PMS171B-M10: MSOP10 (118mil)
 PMS171B-S08: SOP8 (150mil)
PMS171B-U06: SOT23-6 (60mil)

PMS171B8 位 OTP 型单片机带 8 位 ADC

PMS171B8 位 OTP 型单片机带 8 位 ADC

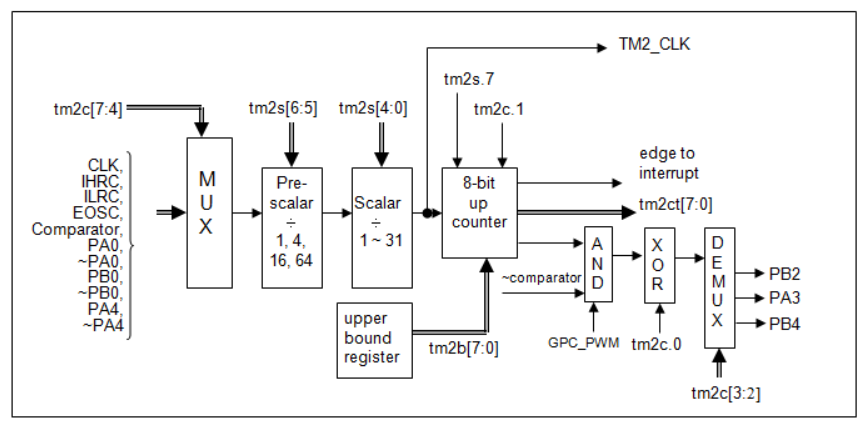

timer2 硬件框图

OTP 程序存储器
OTP(一次性可编程)程序存储器用来存放要执行的程序指令。OTP 程序存储器可以储存数据,包含:数据,
表格和中断入口。复位之后,FPP0 的初始地址为 0x000 保留给系统使用,程序从 0x001 地址开始,执行 goto FPPA0
语句。中断入口是 0x010。OTP 程序存储器最后 24 个地址空间是被保留给系统使用,如:校验码,序列号等。
PMS171B 的 OTP 程序存储器容量为 1.5K x 14 位,如表 1 所示。OTP 存储器从地址 0x5E8 到 0x5FF 供系统使
用,从 0x002 到 0x00F 和从 0x011 到 0x5E7 地址空间是用户的程序空间。

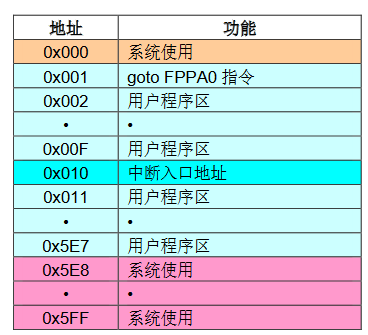

PMS171B8程序存储器结构
