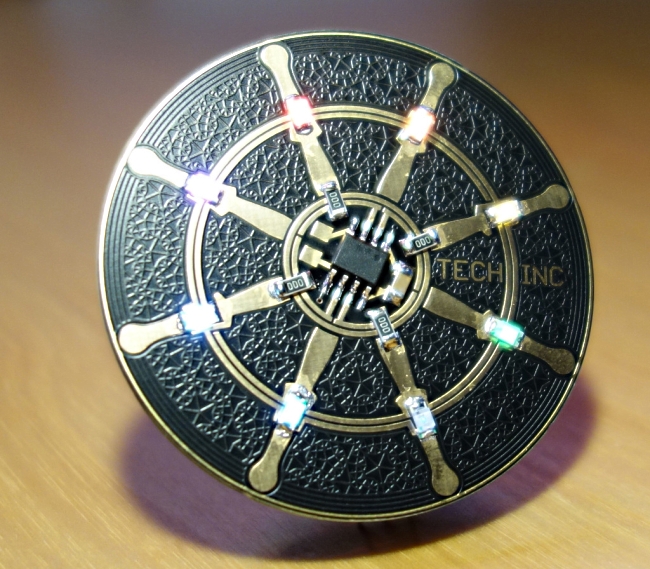

PFS154特征：
8 个 LED，8 位 PWM（线性：-/）
一段时间没有数据发送到芯片时的波形动画
9600 波特率 uart 输入（8 字节帧缓冲区）
通用迅龙MTP系列
不建议使用于AC 阻容降压供电或有高EFT要求之应用
工作温度范围： -20°C ~ 70°C
系统特性
1. 2KW MTP 程序储存器 (可编程1,000次以上)
2. 128 Bytes 数据储存器
3. 一个16位计时器
4. 两个8位定时器(可做为PWM产生器)
5. 三个11位PWM生成器
6. 提供一个比较器
7. 14 个IO 引脚带有上拉电阻选项
8. 提供3组不同的IO 驱动能力以满足不同的应用需求
9. 可选择的IO 驱动能力(普通或低)
10. 每个IO 引脚都可设定唤醒功能
11. 内建 1/2 VDD LCD 偏置电压生成器，可支持最大 4x10 点阵的 LCD屏幕
12. 时钟源：内部高频RC震荡器，内部低频RC震荡器和外部晶体震荡(EOSC，32KHz 保留)
13. 对所有带有唤醒功能的IO，都支援2种可选择地唤醒速度：正常唤醒与快速唤醒
14. 八段LVR 复位电压设定: 4.0V, 3.5V, 3.0V, 2.75V, 2.5V, 2.2V, 2.0V, 1.8V
15. 2个外部中断引脚
CPU 特性
1. 单一处理单元工作模式
2. 提供82 个有效指令
3. 1T(单周期)指令
4. 可程序设定的堆叠指针和堆叠深度
5. 数据存取支援直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)
6. IO 地址以及储存地址空间互相独立
LED 动画核心代码
ANI_STATE_0_LEN=(0x81-0x57) ; ex pcadd
ANI_STATE_1_LEN=(0x8e-0x81)
ANI_STATE_2_LEN=(0x93-0x8e)
ANI_STATE_3_LEN=(0x96-0x93)
ANI_STATE_4_LEN=(0x98-0x96)
ANI_STATE_5_LEN=(0x9a-0x98)
ANI_STATE_6_LEN=(0x9c-0x9a)
ANI_STATE_1=1 + ANI_STATE_0_LEN
ANI_STATE_2=ANI_STATE_1 + ANI_STATE_1_LEN
ANI_STATE_3=ANI_STATE_2 + ANI_STATE_2_LEN
ANI_STATE_4=ANI_STATE_3 + ANI_STATE_3_LEN
ANI_STATE_5=ANI_STATE_4 + ANI_STATE_4_LEN
ANI_STATE_6=ANI_STATE_5 + ANI_STATE_5_LEN
ANI_STATE_7=ANI_STATE_6 + ANI_STATE_6_LEN
;
.macro ani_init
mov a, #2
mov p_hi, a
clear p
clear slowdown
mov a, #p
mov sp, a
mov a, #1
mov i, a
mov brightness_lo, a
mov state, a
clear new_pa
clear end_pa
clear brightness_hi
.endm
.macro ani_high_nibbles out, out_next, out_new_data, ?l1, ?l2, ?l3, ?iter_1_to_7, ?state_and_out, ?nop_state_and_out, ?nop2_state_and_out, ?nop3_check_uart, ?check_uart
pwm_block brightness_hi ; 0 + 4
mov a, state ; 4 + 1
pcadd a ; 5 + 2
; 0
mov a, #LED1_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED1_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 1
mov a, #LED2_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED2_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 2
mov a, #LED3_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED3_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 3
mov a, #LED4_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED4_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 4
mov a, #LED5_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED5_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 5
mov a, #LED6_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED6_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 6
mov a, #LED7_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #LED7_HIGH ; 9 + 1
goto l1 ; 10 + 2
; 7
mov a, #LED0_DIR ; 7 + 1
mov new_pac, a ; 8 + 1
mov a, #(0xfd) ; 9 + 1
mov i, a ; 10 + 1
mov a, #LED0_HIGH ; 11 + 1
l1:
mov new_pa, a ; 12 + 1
mov a, #ANI_STATE_1 ; 13 + 1
nop_state_and_out:
wdreset ; 14 + 1
state_and_out:
mov state, a ; 15 + 1
pwm_block brightness_hi ; 16 + 4
goto out ; 20 + 2
;ANI_STATE_1
mov a, #32 ; 7 + 1
add p, a ; 8 + 1
mov a, #4 ; 9 + 1
add i, a ; 10 + 1
mov a, #ANI_STATE_2 ; 11 + 1
check_uart:
t1sn uart_status, #NEW_DATA ; 12 + 1|2
nop2_state_and_out:
goto state_and_out ; 13 + 2
goto l2 ; 14 + 2
l2:
pwm_block brightness_hi ; 16 + 4
goto out_new_data ; 20 + 2
;ANI_STATE_2
dzsn slowdown ; 7 + 1
goto l3 ; 8 + 1|2
inc p ; 9 + 1
l3:
mov a, #ANI_STATE_3 ; 10 + 1
goto nop2_state_and_out ; 11 + 2
;ANI_STATE_3
mov a, #ANI_STATE_4 ; 7 + 1
goto nop3_check_uart ; 8 + 2
nop3_check_uart:
goto check_uart ; 10 + 2
;ANI_STATE_4
mov a, #ANI_STATE_5 ; 7 + 1
goto nop3_check_uart ; 8 + 2
;ANI_STATE_5
mov a, #ANI_STATE_6 ; 7 + 1
goto nop3_check_uart ; 8 + 2
;ANI_STATE_6
mov a, #ANI_STATE_7 ; 7 + 1
goto nop3_check_uart ; 8 + 2
;ANI_STATE_7
mov a, i ; 7 + 1
mov state, a ; 8 + 1
ldsptl ; 9 + 2
mov brightness_lo, a ; 11 + 1
ldspth ; 12 + 2
mov brightness_hi, a ; 14 + 1
ceqsn a, #0 ; 15 + 1
mov a, new_pa ; 16 + 1
mov end_pa, a ; 17 + 1
mov a, new_pac ; 18 + 1
mov pac, a ; 19 + 1
goto out_next ; 20 + 1
.endm
