触摸键OTP类型单片机选型padauk(应广)PMS1606,时钟源内部高频RC振荡器(IHRC),内部低频 RC 振荡器(ILRC),Bandgap 电路提供1.2V Bandgap电压

整理编辑:逐高电子技术开发部 / 日期:2024-3-14

PMS1606触摸键 OTP 类型padauk(应广)单片机,应广单片机选型指导,时钟源内部高频RC振荡器(IHRC),内部低频 RC 振荡器(ILRC)
◆ 不建议使用于AC 阻容降压供电或有高EFT要求之应用
◆ 工作温度范围: -20°C ~ 70°C



系统特性


1. 1.5KW OTP程序内存
2. 96字节数据存储器
3. 最多可选择6个IO引脚作为触摸按键
4. 一个硬件16位计数器
5. 两个8位硬件PWM生成器Timer2/Timer3,Timer2/Timer3还配置NILRC振荡器,它的频率比ILRC更慢,适合做更省电的唤醒时钟
6. 一组可设三路11位SuLED(Super LED)PWM生成器和计数器LPWMG0/LPWMG1/LPWMG2
7. 提供一个硬件比较器
8. 6个IO引脚并带有上拉/下拉电阻选项
9. Bandgap 电路提供1.2V Bandgap电压
10. 时钟源:内部高频RC振荡器(IHRC),内部低频RC振荡器(ILRC)
11. 14段LVR复位设定:4.5V, 4.0V, 3.75V, 3.5V, 3.3V, 3.15V, 3.0V, 2.7V, 2.5V, 2.4V, 2.3V, 2.2V, 2.1V, 2.0V
12. 两个可选的外部中断引脚

CPU 特性


1. 单一处理单元工作模式
2. 提供82个有效指令
3. 大部分都是1T(单周期)指令
4. 可程序设定的堆栈指针和堆栈深度(使用2 bytes SRAM作为一层堆栈)
5. 数据存取支持直接和间接寻址模式,用数据存储器即可当作间接寻址模式的数据指针(index pointer)
6. IO地址以及存储地址空间互相独立

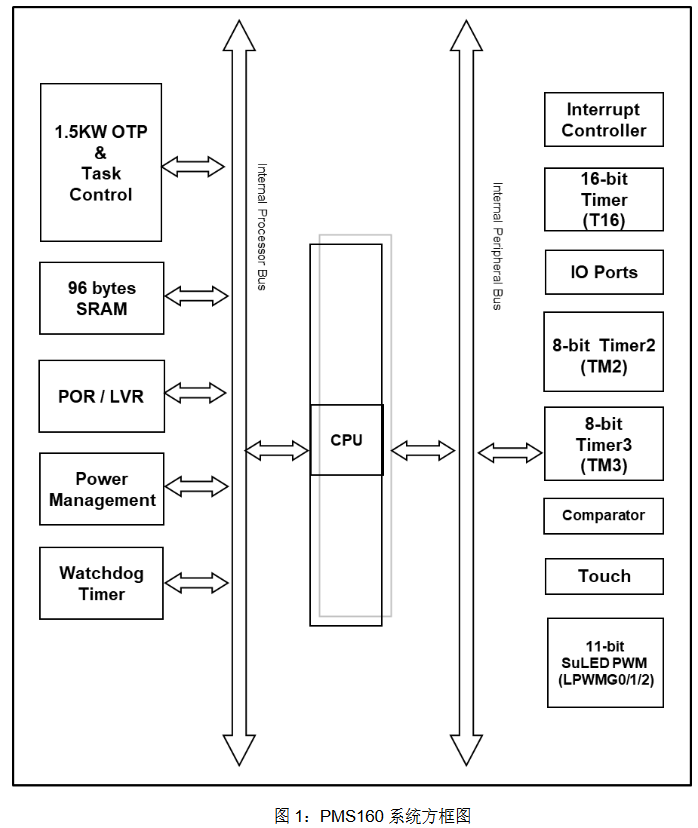

PMS160 系列是一款完全静态的,以 OTP 为程序存储基础的 CMOS 8-bit 微处理器。它运用 RISC 的架构
且大部分的指令执行都是一个指令周期的,只有少部分处理间接寻址指令需要两个指令周期。
PMS160 包含一个最多 6 键的电容式触摸控制电路。另外,PMS160 还包含 1.5KW OTP 程序内存以及 96
字节数据存储器,一个 16 位的硬件计数器,两个 8 位 Timer2/Timer3 计数器和一组新的三路 11 位计数器带
SuLED PWM 生成器(LPWMG0/1/2)。





PMS160绝对最大值范围


电源电压 ............................................ 2.0V ~ 5.5V(最大值:5.5V)
*最大电压不能超过 5.5V,否则会损坏 IC。
输入电压 …………………………………… -0.3V ~ VDD + 0.3V
工作温度 …………………………………… -20°C ~ 70°C
存储温度…………………………………… -50°C ~ 125°C
结点温度 …………………………………… 150°C

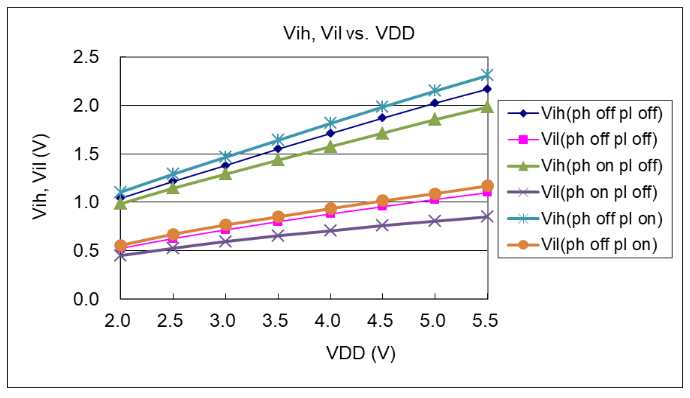

IO 引脚输入高/低阈值电压(VIH/VIL)曲线图

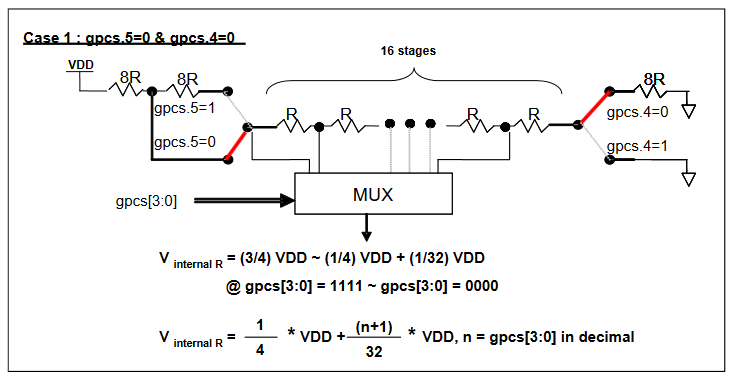

内部参考电压 (Vinternal R)


内部参考电压 Vinternal R 由一连串电阻所组成,可以产生不同层次的参考电压,gpcs 寄存器的位 4 和
位 5 是用来选择 Vinternal R 的最高和最低值,位[3:0]用于选择所要的电压水平,这电压水平是由 Vinternal R 的
最高和最低值均分 16 等份,由位[3:0]选择出来。图 5 ~ 图 8 显示四个条件下有不同的参考电压 Vinternal R。
内部参考电压 Vinternal R 可以通过 gpcs 寄存器来设置,范围从(1/32)*VDD 到(3/4)*VDD。

烧录器背面 JP7 跳线

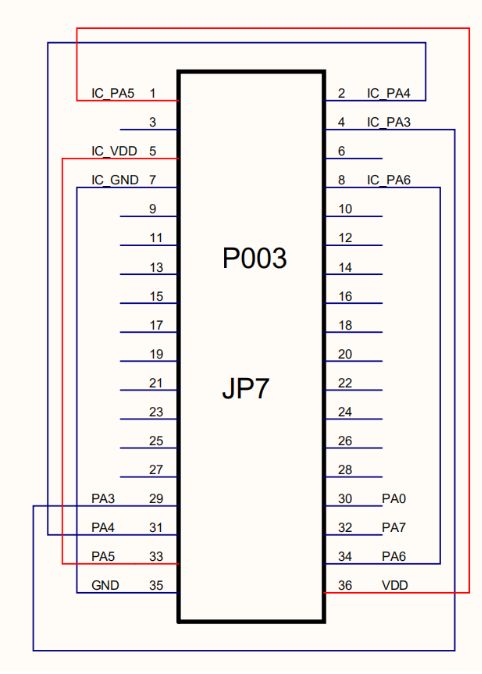

使用 P003 时,PMS160-S08B JP7 跳线原理图
注:在 P003 烧录跳线时,VDD 和 PA5 需要互换,即烧录器 VDD 引脚连接到 IC PA5 引脚,烧录器 PA5 引
脚连接到 IC VDD 引脚。



使用 ICE
请使用 5S-I-S01/2(B)外挂触摸板 5S-I-TB002(又名 PMS160_ICE_Touch kit)对 PMS160 进行仿真。参考
如下图片:

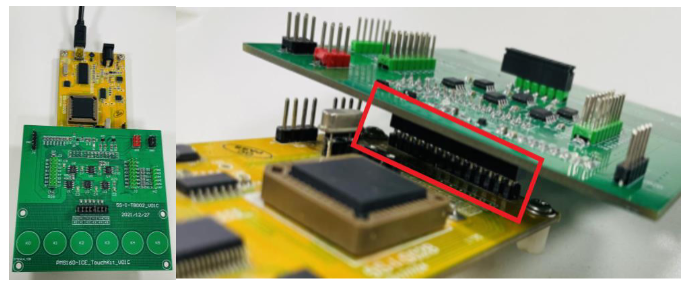

PMS160仿真工具连接示意图



仿真时请注意以下事项:
(1) 关于仿真通讯
该触摸仿真板采用外挂 PMS160 实际 IC 的方式仿真,各功能模块的仿真与实际 IC 更吻合,但因与主仿
真器做通讯,仿真速度将会略微减慢,因此也不建议过于快速且频繁的进入中断(仿真进中断的频率建议不
超过 1KHz)。实际 IC 则不受此限。
受仿真通讯影响,IHRC/ILRC 的振荡器模块将始终保持振荡状态,在程序中设定关闭 IHRC/ILRC 也将只
会对实际 IC 有效,故在使用 IHRC/ILRC 作为各 Timer 时钟源时尤其要注意此差异。

(2) 关于仿真电压
该触摸板的仿真电压范围限制在 3.5V ~ 4.8V,若搭配 5S-I-S01 标准仿真器且仿真器采用由外部供电的
方式仿真时,则外供电源不建议超过 5V,否则可能会因仿真器与触摸板电压不匹配导致无法仿真或仿真结果
异常。

(3) 关于各 Timer 计数器(Timer2/3/16、LPWMG0/1/2)
不支持 Timer3、LPWMG0/1/2 选择 SYSCLK 作为计数器时钟源。
不支持 Timer2、Timer3 选择 GPCRS 作为计数器时钟源。
不支持 Timer2 选择 NILRC 作为计数器时钟源。
LPWMG2 与 LPWMG0/1 分属两颗不同的 IC 进行仿真,仿真的频率/相位会略有差异,且不支持带互补
死区的 LPWM 功能仿真;当使用 LPWM 中断时,仿真器也会额外增加一条 Code Option:ICE_LPWM_INTR,
供选择仿真时的 LPWMG 中断来源:来自 LPWMG0/1 或来自 LPWMG2。
当仿真输出 LPWM 时,其设定的输出脚位会被强制切换为输入状态(透过 pac 寄存器强制切换,不影响
padier、paph 等寄存器的原本设定值)。关闭 LPWM 输出后,相应端口的输入/输出配置(pac 寄存器)需要
用户自行切换。对于实际 IC 则无需此操作。


(4) 关于省电和掉电:stopexe/stopsys
仿真时,省电/掉电模式的唤醒时间与实际 IC 不一致,且和系统时钟频率快慢有关。以系统时钟 1MHz
为例,stopexe 的仿真唤醒时间预估在 30us~1ms 之间;stopsys 唤醒则大约需要 700us。若有相关唤醒时间
要求,建议采用实际 IC 测量。
考虑到仿真通讯对 IHRC/ILRC 的影响,为避免 Timer 误唤醒,建议客户使用 stopexe/stopsys 前关闭所
有不需要用来唤醒的 Timer 模块,而非关闭 Timer 时钟源。以 Timer2 为例,建议程序写法:“$ TM2C STOP”。

(5) 不支持 PA6 作为比较器的 CIN-输入端,仿真时可以从 PB6 输入,实际芯片还是 PA6。
