本页介绍了一种设置和使用 PADAUK MCU 编程器 PDK5S-P-003 以与 Jacdac 模块配合使用的方法。此装置可能可从 LCSC 获得；如果显示无库存，可能需要联系 LCSC 了解供货情况。
设置编程器
在 Padauk PDK5S-P-003 编程器底部的盖子下，确保除 JP2 外没有安装任何跳线。JP2 的所有八个位置都应安装跳线。这意味着编程器的配置使得标准 16 针 MCU 封装安装在 ZIF 插座的顶部。
设置编程环境
安装 IDE（而不是“写入器”）。您必须授予继续安装的权限。忽略任何向 FAE 发送信息的请求。
通过 USB 将编程器连接到您的 PC，并确保其已通电并打开。
将 Padauk 项目加载到 IDE
获取 Jacdac 的一个示例 PADAUK 项目。然后按照以下步骤操作：
启动 PADAUK 应用程序“FPPA IDE”。忽略任何向 FAE 发送信息的请求。
文件 -> 打开项目...并打开相关的 .PDK 文件。（不要使用文件 -> 打开...）
对代码进行任何必要的编辑；特别是如果构建 Jacdac 项目，那么请确保 RELEASE 定义为 1，如果您想要自动生成序列号（见下文）。
执行 -> 构建（或 F7）。对于 Jacdac 项目，您可能会收到错误报告“代码重叠”和“堆栈计算可能出错” - 但您可以忽略这些。
执行 -> 写入器（必须连接并打开编程器。IDE 可能会自动更新其固件。）
加载文件...并选择您之前打开和编译的相同 .PDK 文件。 （如果编程器未连接/未通电，则“加载文件...”将不起作用。IDE 可能会自动更新其固件。如果对话框中有任何红色文本，则它可能未正常工作。）
转换...（如果第一次不起作用，请再次单击它。）
要打包...并打开相同的 .PDK 文件。您的项目的正确部件应该显示在“IC”字段中；对于 Jacdac 模块，这很可能是 PFS122。如果没有，请输入正确的零件编号。
选择 [x] 板载程序。这应该会更改右侧的引脚映射，以便只有引脚 1、3、4、13 和 16 为“红色”。
确保将封装设置为 S16A。
选择 [确定] 并保存新的 .PDK 文件（其文件名与之前相同，但附加了 _S16A）。
这已设置好编程器，以便可以进行编程。
对 MCU 进行编程

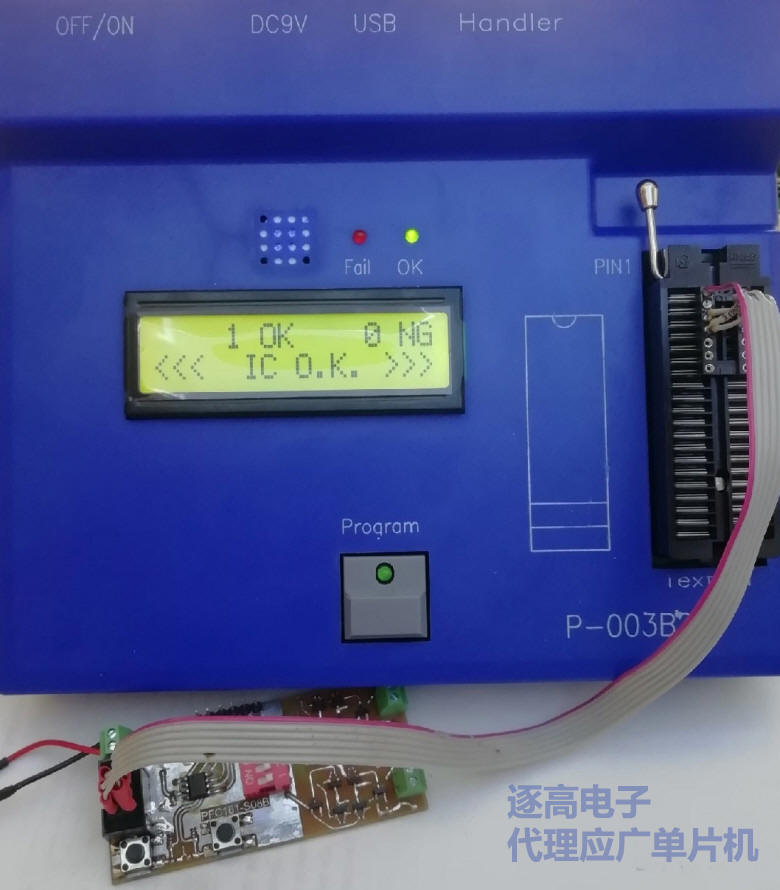

将编程器的正确引脚连接到 Jacdac 模块上的编程头/测试点 — 编程器上的显示屏会显示是否已连接。
然后按下编程器上的按钮进行编程，并观察编程器显示屏以监控编程进度。完成后，您可以断开连接，编程器将更新状态为“移除”。要对另一个模块进行编程，只需将其连接并再次按下按钮即可；从此时起，无需在 IDE 中执行任何操作。
为 Jacdac 模块生成滚动唯一 ID
Jacdac 设备都必须具有编入其中的唯一 ID。由于低端 PADAUK 处理器在制造时没有编入唯一 ID，并且无法生成一个 ID 并在首次启动时自行编程，因此必须在加载固件的同时对它们进行编入唯一 ID。
Jacdac 项目使用名为 genid.exe 的 PC 可执行文件（位于 genid/dist/ 文件夹中）来生成滚动 ID。为了正常工作，可能需要将 genid.exe 复制到与 .PRJ 文件相同的文件夹中。只要项目包含以下行
